Planification de l'ingénierie
3.5.7.2 Connexion de instabus EIB à PROFIBUS DP
instabus EIB
Instabus EIB (European Installation Bus) est un standard ouvert de la gestion technique
des bâtiments.

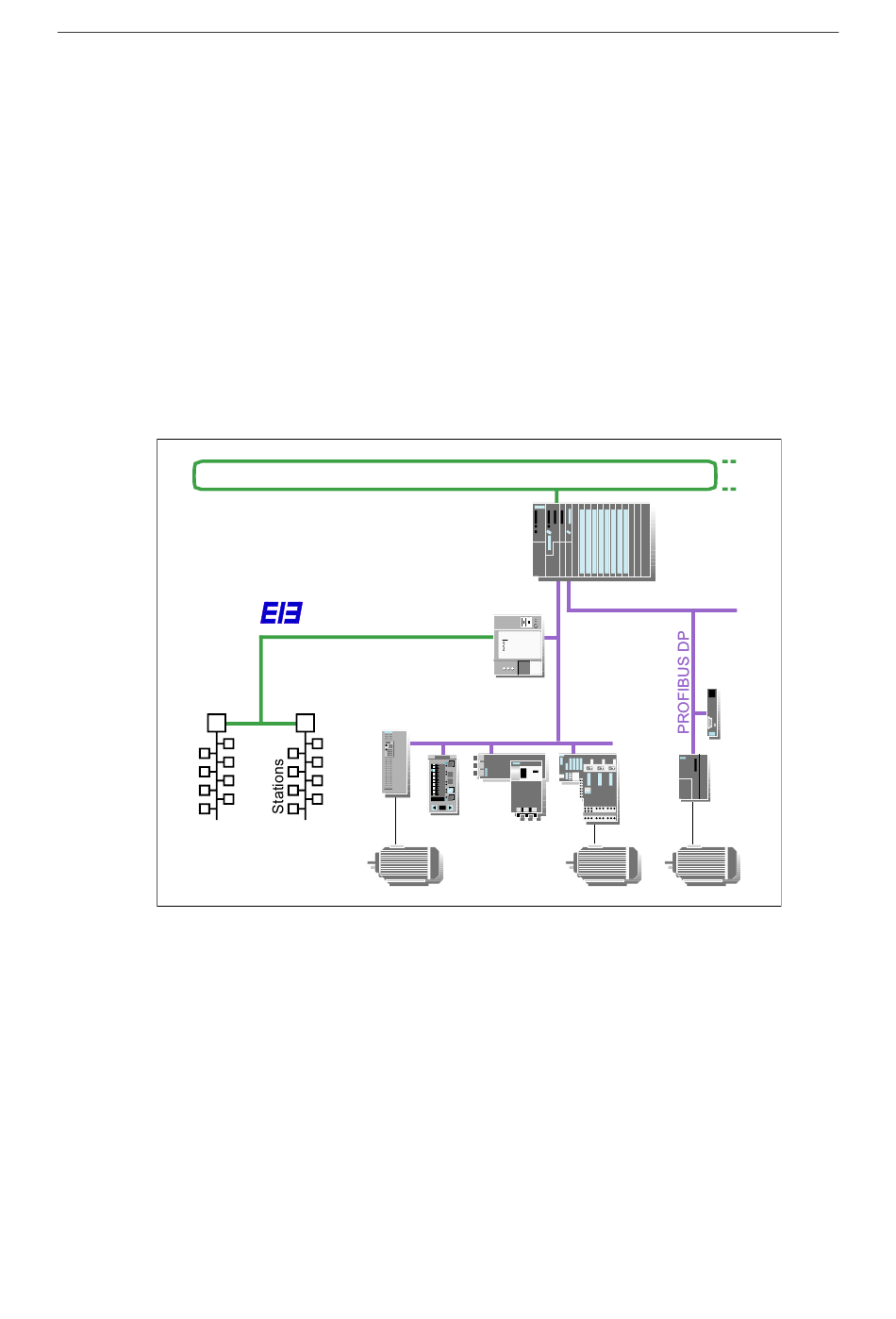

Connexion de Instabus EIB à PROFIBUS DP
La connexion à PROFIBUS DP s'effectue via un coupleur DP/EIB Link. Etant donné que
DP/EIB Link intègre Instabus EIB à PCS 7 sous forme de bus subordonné, il n'est pas
possible d'exploiter toutes les fonctionnalités de PCS 7 (absence de capacité de
diagnostic p. ex).
Envers le système maître PROFIBUS DP, le DP/EIB Link se comporte en esclave DP.
Câble bus
DP/EIB Link
Vous pouvez utiliser le DP/EIB Link suivant :
•
DP/EIB Link, degré de protection IP20
Informations complémentaires
•
Manuel SIMATIC NET DP/EIB Link
3-56
Bus système Industrial Ethernet
Système d'automatisation
DP/EIB-Link
instabus EIB
Coupleur
0 0 0 0
0 7 0
0 0 0 0
s
PROFIBUS
Addr.
6GK1415-0AA00
instabus EIB
DP/EIB-Link
Power
DP/BF
EIB/BF
24V EIB
Phys. Adr.
0 1
Process Control System PCS 7 - Système d'ingénierie
A5E00164235-02
