NEDERLANDS

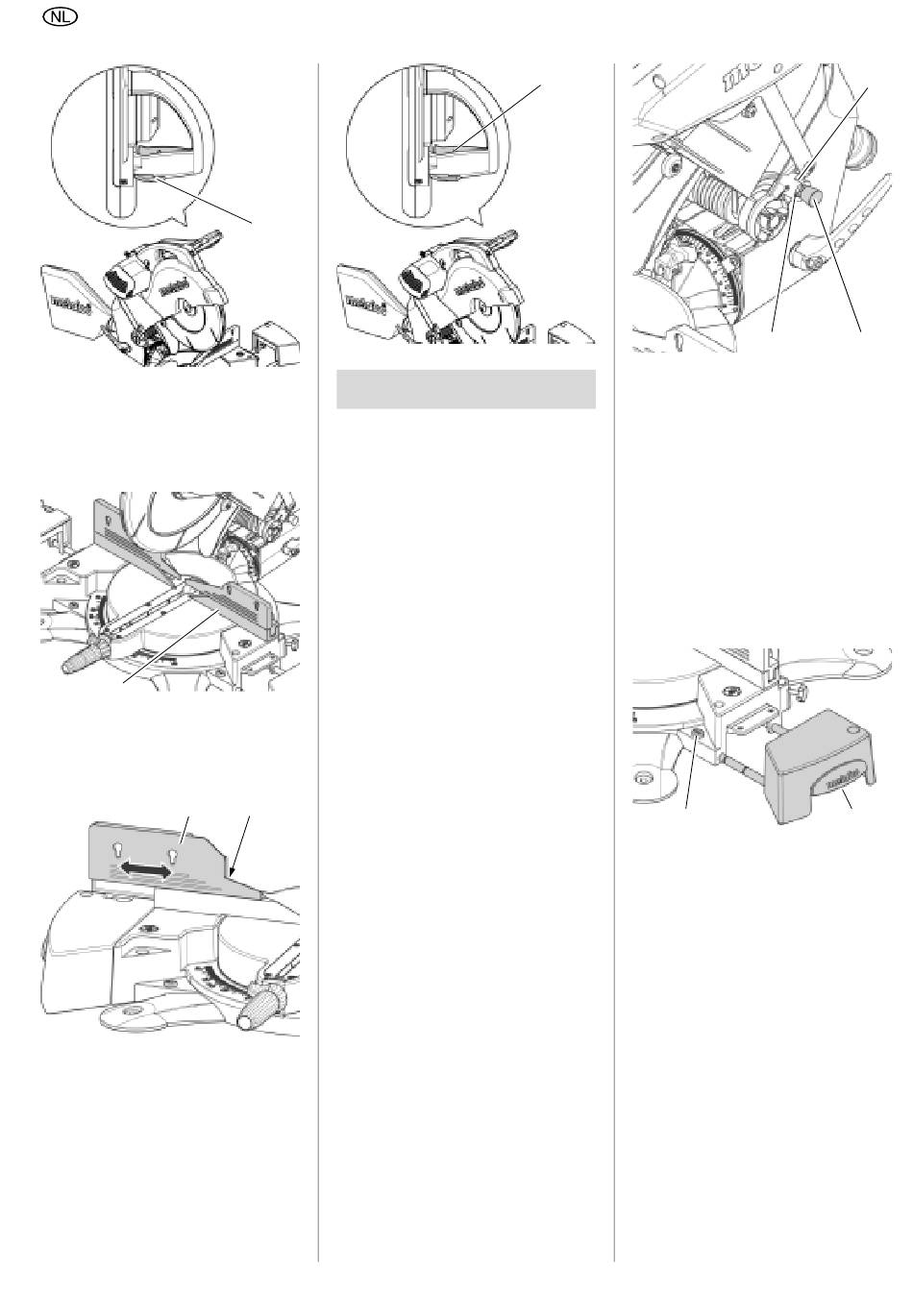

Werkstukaanslag(49)
De werkstukaanslag voorkomt dat een
werkstuk bij het zagen kan worden bewo-
gen. De werkstukaanslag moet tijdens het
gebruik altijd gemonteerd zijn.
49
De werkstukaanslag beschikt over ver-
schillende opzetstukken (50), die via een
vergrendelschroef (51) worden geblok-
keerd.
50
Voor het uitvoeren van geschikte sneden
moeten de opzetstukken van de werkstu-
kaanslag naar buiten verschoven en ge-
blokkeerd worden.
Boring voor hangslot
De boring (52) in de in-/uitschakelaar
maakt het blokkeren van de schakelaar
met een hangslot mogelijk.
8
48
4.

Plaatsing en transport

4.1

Opstelling

Voor een veilig werken moet het apparaat
op een stabiele ondergrond worden be-
vestigd.
– Als ondergrond kan of een vast ge-
monteerde werkplaat of een werk-
bank dienen.
– De ideale hoogte van de ondergrond
bedraagt 800 mm.
– De stabiliteit van het apparaat moet
ook tijdens het bewerken van grotere
werkstukken gegarandeerd zijn.
– Lange werkstukken moeten d.m.v.
geschikt accessoires extra worden
ondersteund.
3
Aanwijzing
51
voor mobiele inzet kan het apparaat op
een spaanderhout- of meubelplaat
(500 mm x 500 mm, ten minste 19 mm
sterk) worden. Bij de inzet moet de plaat
met klemmen op een werkbak worden
bevestigd.
1. Apparaat op de ondergrond vast-
schroeven.
2. Maak de transportbeveiliging los:
druk de zaagkop een beetje omlaag
en houd deze vast. Trek de transport-
beveiliging (54) uit de diepere inker-
ving (53), draai deze 90° en klik ze in
de plattere inkerving (55).
52
3. Zaagkop langzaam omhoog zwenken.
4. Verpakking voor latere doeleinden be-
waren of milieuvriendelijk afvoeren.
4.2

Tafelverbreding monteren

1. Rechter tafelverbreding (56) (kleiner
oplegvlak) uit de transportverpakking
nemen.
2. Druk op de grendelknop (57) en houd
deze ingedrukt.
3. Schuif de geleiderails helemaal in de
opnamen.
57
4. Grendelknop loslaten.
De rechter tafelverbreding is op de
minimale breedte vastgezet.
5. Stappen 1. tot 3. op dezelfde manier
uitvoeren om de linker tafelverbreding
te monteren.
Gewenste tafelbreedte instellen
De tafelverbreding kan op vier posities
worden vastgezet. Om de tafelverbreding
van één positie naar de volgende te ver-
plaatsen:
1. Grendelknop indrukken en ingedrukt
houden.
2. Tafelverbreding ca. 5 mm naar bin-
nen/buiten schuiven.
3. Grendelknop loslaten.
4. Tafelverbreding langzaam verder
naar binnen/buiten schuiven tot de ta-
53
55 54
56
