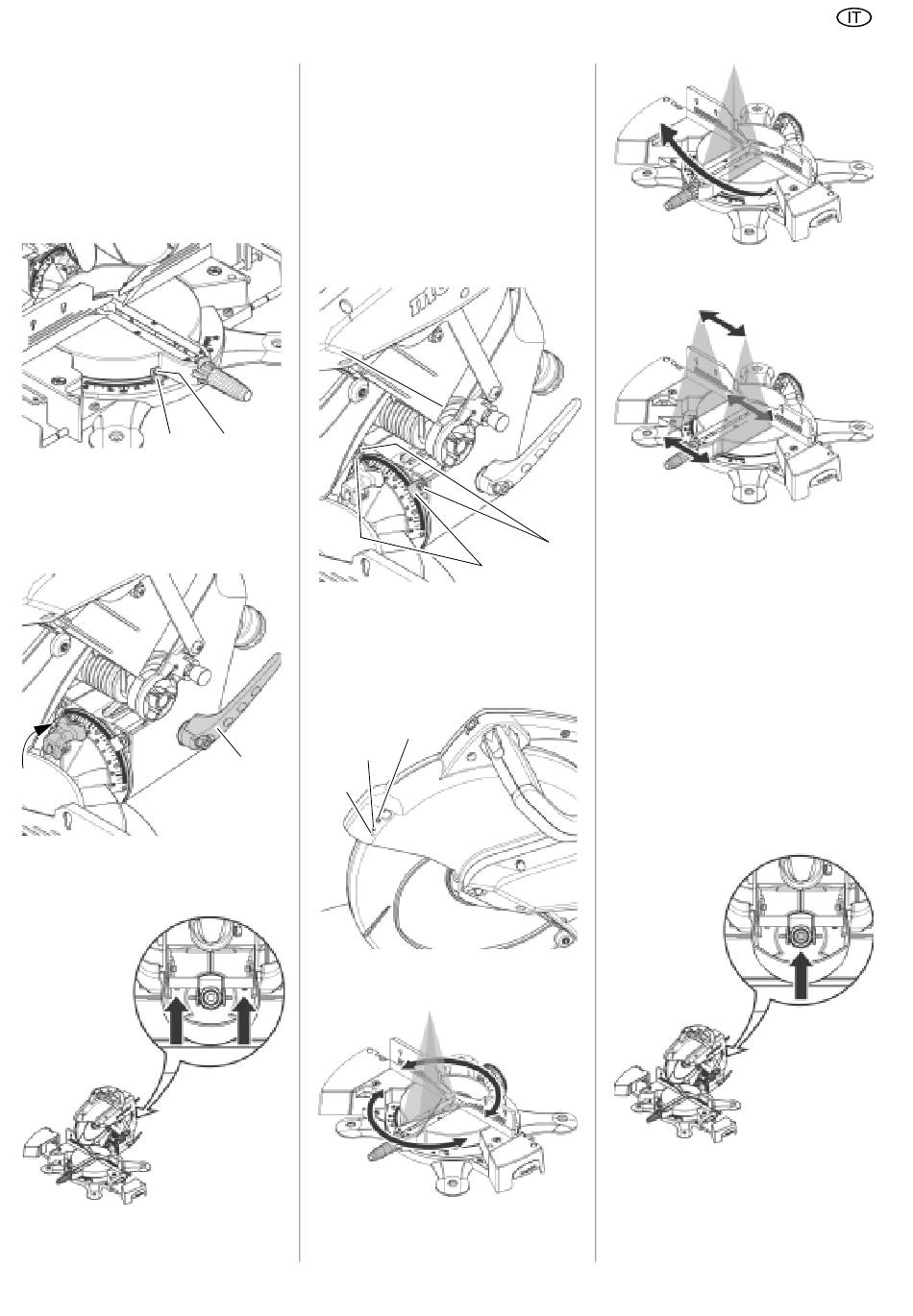

Regolazione dell'indicatore per gli
angoli di smusso
1. Stringere la vite (86) di circa un giro.
2. Regolare l'indicatore (85) in modo
tale che il valore riportato corrisponda
alla posizione di arresto impostata del
piano girevole.
3. Serrare la vite (86).
85
Regolazione delle posizioni di arresto
per gli angoli di inclinazione
1. Far scattare il braccio orientabile nel-
la posizione a 0°, ma non bloccare la
leva di arresto (87).
2. Allentare due viti ad esagono cavo
nella parte posteriore dell'apparecchio
di circa un giro.
3. Regolare il braccio orientabile in
modo tale che la lama della sega sia
esattamente perpendicolare al piano
girevole.
4. Fissare due viti ad esagono cavo nella
parte posteriore dell'apparecchio.
5. Bloccare la leva di arresto (87).
6. Allentare le viti (88) di circa un giro.
7. Regolare l'indicatore (89) in modo
tale che il valore riportato corrisponda
alla posizione di arresto impostata del
braccio orientabile.
86
8. Fissare le viti (88).
Registrazione del laser da taglio
Per aggiustare il laser utilizzare la chiave
esagonale (2,5 mm) a corredo.
91
87
90
1. Svitare e/o avvitare la vite(90) , alli-
neare il laser come raffigurato:
2. Svitare e/o avvitare la vite(91) , alli-
neare il laser come raffigurato:
88
89
92
ITALIANO
3. Svitare e/o avvitare la vite(92) , alli-
neare il laser come raffigurato:
8.5
Riaggiustare il bloccaggio
dell'inclinazione
Se l'angolazione dell'inclinazione del brac-
cio orientabile può essere modificata no-
nostante la leva di arresto sia tirata tramite
contropressione laterale, bisogna riaggiu-
stare il bloccaggio dell'inclinazione.
1. Regolare il braccio orientabile sulla
posizione 0° e spostare la leva di ar-
resto in direzione lato posteriore.
2. Sbloccare la leva di arresto per l'im-
postazione dell'inclinazione.
3. Serrare il dado esagonale (freccia)
sino a quando si è raggiunta la forza
di serraggio desiderata.
4. Bloccare la leva di arresto per l'impo-
stazione dell'inclinazione. Si deve po-
ter tirare forte la leva.
5. Controllare il braccio orientabile trami-
te contropressione laterale. Non si
43
