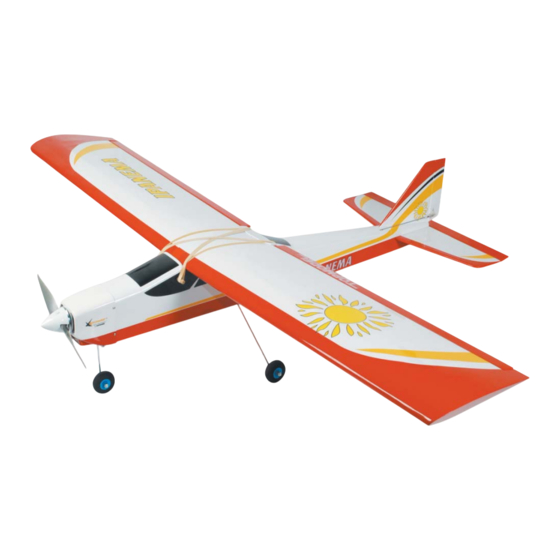

Electric trainer
Caractéristiques techniques/Technical data:
Envergure/wingspan: 1,41m
Longueur/length:
1,06m
Poids/TO weight:
1,7kg
Surface/wing area:
33,5dm
Profil/airfoil:
Biconvexe disssym. 14,5%/Semi sym. 14,5%
Equipements recommandés/Recommended equipments:
Moteur/motor:
XPower XC3520/12
Hélice/propeller:
APC E 10x7 avec cône/with spinner INOVA #0437551W
Radio/RC set:
Récepteur/receiver:
Ailerons/ailerons:
Profondeur/elevator:
Direction/rudder:
Moteur/throttle:
Rallonge/extension:
ATTENTION !
Ce modèle à construire n'est pas un jouet, il
ne convient pas aux enfants de moins de 14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels ou corporels.
Vous êtes pleinement responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n'émet sur la même
fréquence que vous.
Order N ° 080131
2
GWS R-8M/H
1 servo FUTABA S3003
1 servo FUTABA S3003
1 servo FUTABA S3003
Contrôleur/ESC XPower XREG40
10cm (AIL)
CAUTION !
This model construction kit is not a toy and is not
suitable for children under the age of 14.
Incorrect use of this material could cause material
damage ou personal injury.
You are fully responsible for your actions when you
use this model.
Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.
Distribué par / Distributed by:
TOPMODEL
S.A.S.
Le jardin d'entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr
©TOPMODEL 2007

Publicité

loading

Sommaire des Matières pour Topmodel XPower IPANEMA 080131

  • Page 1 S.A.S. habitées. Be sure that no one else is using the same Soyez sûr que personne n’émet sur la même frequency as you. Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr fréquence que vous. ©TOPMODEL 2007...
  • Page 2: Important

    GARANTIE: Il est important de notifier à TOPMODEL tous dommages ou problèmes avec ce modèle dans les 7 jours suivant la réception du kit pour bénéficier de la garantie. En cas de retour du modèle, le client est responsable du transport et le port retour est à sa charge. En cas de défaut, la pièce sera échangée ou remplacée une fois que celle-ci sera réceptionnée par TOPMODEL pour expertise (transport à...
  • Page 3: Contenu Du Kit

    CONTENU DU KIT KIT CONTENT 2-2R 2-6/2-8/3-6/3-8 10ST 10-2 4-6/4-8/10S/10-2 2-5/3-5/4-5/10T N° pièce Désignation Matériau, dimensions (mm) Qté Part # Item Material, dimensions (mm) notice de montage building instructions fuselage avec trappe accu structure entoilée fuselage with bat. pack hatch all built-up, film covered bâti moteur CTP+bag.
  • Page 4 AILES lTracer le centre de la clé d’aile 24. lEnduire la moitié de la clé d’aile de colle époxy lEssayer, à blanc, la clé dans les fourreaux d’aile. lRassembler les éléments montrés sur la photo 30mn. Ajuster, poncer légèrement la clé si nécessaire. Wing half-1/2 aile Colle Wing joiner-clé...
  • Page 5 lAssembler la platine servo d’ailerons 2-4, la lUne fois sec, avec une cale à pponcer, dresser lAgrandir le passage pour le câble du servo coller à la colle époxy 5mn. proprement les chants. d’ailerons lEventuellement, ajuster les baguettes balsa pour lDécouper délicatement l’entoilage en suivant les lEnlever le film d’entoilage qu’elles s’adaptent parfaiement sur l’aile.
  • Page 6 lVisser les guignols 2-8 sur les commande full- lImmobiliser les ailerons au neutre à l’aide de lSi les commandes sont comme cela, c’est mau- span des ailerons. ruban adhésif. vais! Alors, il faut faire quelque chose! lAvec 2 pinces, tordre la barre de torsion comme lSi les commandes sont comme cela, c’est tout lAjuster les guignols 2-8 de manière à...
  • Page 7 lPasser le coude dans le palonnier lPasser le “Snap keeper” dans la tringlerie par lFaire pivoter vers la tringlerie et le clipser sur la dessous. tringlerie. EMPENNAGES Vue du servo d’ailerons installé dans l’aile Comment installer un “Snap keeper” lRassembler les éléments montrés sur la photo lRepérer le centre de l’empennage horizontal 3.
  • Page 8 lFinir de positionner l’empennage horizontal, en lLa distance A doit être égale à la distance B. lQuand la triangulation est parfaite, alors, vous triangulant avec la cordelette. pourrez tracer le contour de l’arrière du fuselage sur l’empennage 3. lDe chaque côté, sans déplacer l’assemblage. lDécouper délicatement le film d’entoilage sous lEnlever le film d’entoilage à...
  • Page 9 lDécouper et enlever également l’entoilage à lEncoller à la colle époxy 30mn puis, en s’alignant lEssuyer délicatement les bavures de colle. l’avant. sur les marques, repositionner l’empennage vertical sur le stab. - Immobiliser avec des épingles. FUSELAGE ... ajuster puis laisser sécher! A=B lTendre un ruban adhésif comme montré...
  • Page 10: Installation Radio

    PROF INSTALLATION RADIO L’avion doit reposer sur son train, fuselage bien lA l‘aide du SERVO TESTER, caler les servos en parallèle au sol. lMonter les servos de profondeur et direction sur la position neutre. platine déjà installée dans le fuselage en suivant la même procédure de montage que celle du servo d’ailerons.
  • Page 11 PROF Montage du guignol 3-8 La tringlerie de profondeur correctement installée: lBloquer les gouvernes de direction et profondeur Il ne doit y avoir aucun point dur quand on fait au neutre avec du ruban adhésif. débattre la gouverne de profondeur. lRepérer dans le fuselage, la longueur des tringle- ries, faire une marque avec un feutre lCouder les commandes à...
  • Page 12 XC3520/12 XREG40 LiPo 4000mAh 3S1P INSTALLATION PROPULSION lMonter à blanc la “boîte” bâti moteur 1-1, puis lDresser proprement les chants à la cale à poncer. coller à la colle cyano. lRassembler les éléments montrés sur la photo. Le moteur, contrôleur, accu, cône et hélice ne sont pas fournis dans le kit.
  • Page 13 lImmobiliser le capot dans la bonne position avec lFixer le capot en place avec les vis 9-0. du ruban adhésif, puis percer des avant-trous Ø1,6mm pour les 4 vis de fixation du capot 9-0. Voilà à quoi ça doit ressembler une fois terminé! Vue de l’avant lConnecter le contrôleur au moteur.
  • Page 14 lTracer le contour des pièces de renfort 2-2 au lDécouper (2mm à l’intérieur du trait) et enlever niveau du bord de fuite au centre de l’aile délicatement l’entoilage à l’endroit du collage des pièces 2-2R. ……passés sur les tourillons du même côté. lColler les renforts 2-2R à...
  • Page 15 lSens de la profondeur: manche de profondeur lSens de la direction: manche de direction à lSens de la direction: manche de direction à poussé (vers le sol)>le volet de profondeur se droite>le volet de direction se braque vers la gauche>le volet de direction se braque vers la baisse>...
  • Page 16 Distribué par / Distributed by: TOPMODEL S.A.S. Notice internet en couleur! La notice de montage est téléchargeable Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr sur notre site dans la fiche produit du modèle, section: DOC-NOTICE. ©TOPMODEL 2007...
