Installation D'un Ensemble Carte D'interface Inférieure; Emplacement Des Vis Et Des Chevilles De La Carte D'interface Inférieure - Sun Microsystems Fire V125 Manuel D'entretien

FIGURE 1-15
10. Dégagez la carte d'interface inférieure du châssis du serveur.
11. Débranchez le câble de l'ensemble façade.
12. Retirez la carte d'interface inférieure du serveur.
1.13.2 Installation d'un ensemble carte d'interface
inférieure
1. Placez le nouvel ensemble carte d'interface inférieure en vous guidant à l'aide des
orifices de vis situés à chaque coin.
La carte de circuits imprimés d'interface inférieure fait pression (accouplement
aveugle) sur ses connecteurs.
2. Vissez la carte d'interface inférieure.
3. Branchez les câbles de la carte de circuits imprimés de la façade, de la PSU et de
la carte système.
4. Installez l'ensemble capot.
1-24 Manuel d'entretien du serveur Sun Fire T1000 • Octobre 2006

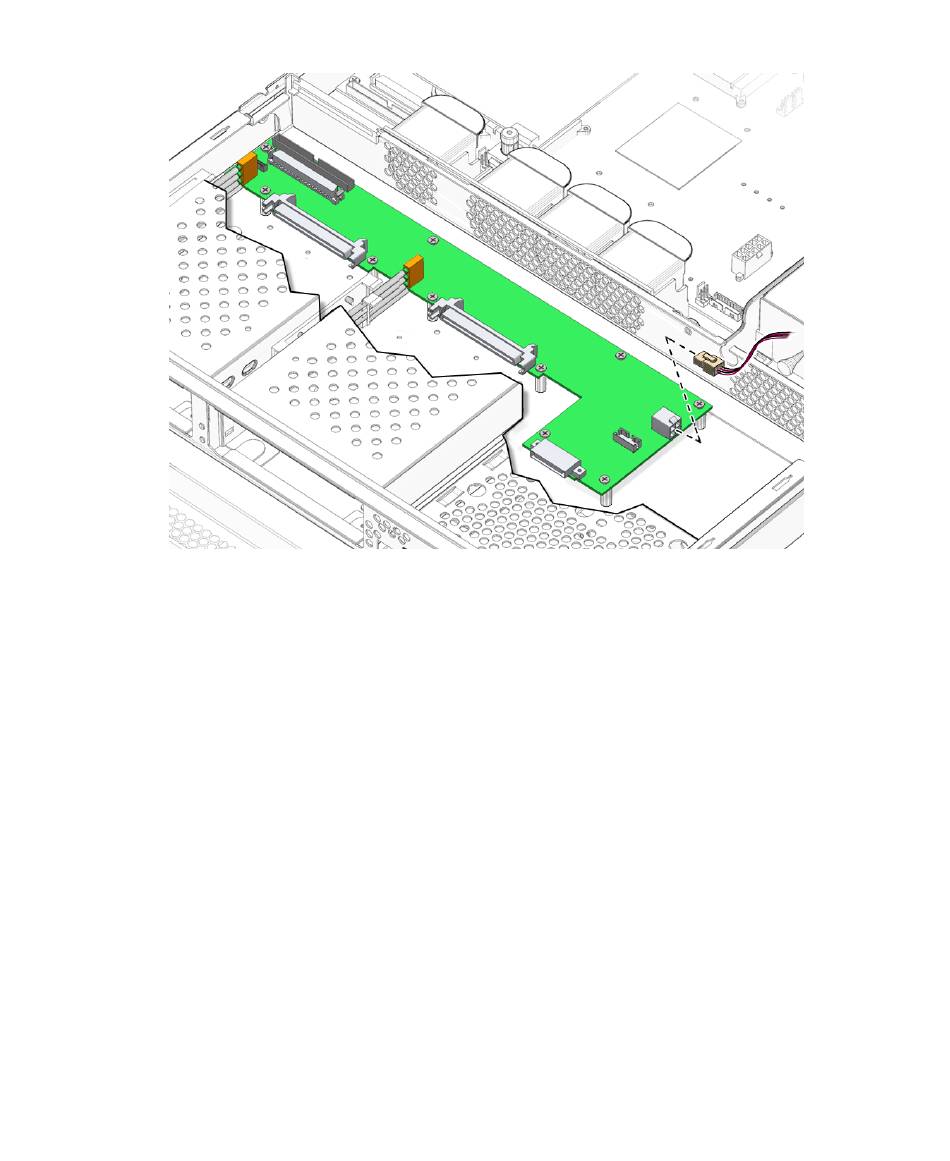

Emplacement des vis et des chevilles de la carte d'interface inférieure
