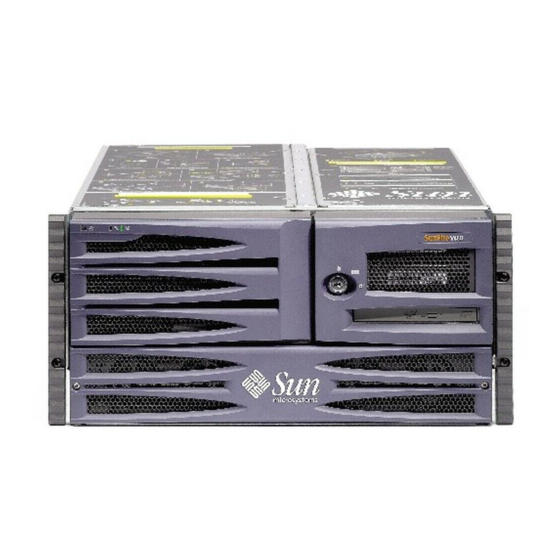

Sun Microsystems Sun Fire V480 Guide D'administration
Sun Microsystems Sun Fire V480 Guide D'administration

Sun Microsystems Sun Fire V480 Guide D'administration

Masquer les pouces Voir aussi pour Sun Fire V480:

Publicité

Liens rapides

Guide d'administration du serveur
Sun Fire
V480
Sun Microsystems, Inc.
901 San Antonio Road
Palo Alto, CA 94303-4900 Etats-Unis
650-960-1300
Référence 816-2302-10
Février 2002 Révision A
Envoyez vos commentaires concernant ce document à l'adresse : docfeedback@sun.com

Publicité

loading

Sommaire des Matières pour Sun Microsystems Sun Fire V480

  • Page 1 Guide d’administration du serveur Sun Fire V480 ™ Sun Microsystems, Inc. 901 San Antonio Road Palo Alto, CA 94303-4900 Etats-Unis 650-960-1300 Référence 816-2302-10 Février 2002 Révision A Envoyez vos commentaires concernant ce document à l’adresse : docfeedback@sun.com...
  • Page 2 Etats-Unis et dans d’autres pays et licenciée exclusivement par X/Open Company, Ltd. Sun, Sun Microsystems, le logo Sun, Sun Fire, Solaris, VIS, Sun StorEdge, Solstice DiskSuite, Java, SunVTS et le logo Solaris sont des marques de fabrique ou des marques déposées de Sun Microsystems, Inc. aux Etats-Unis et dans d’autres pays.
  • Page 3 Declaration of Conformity Compliance Model Number: Cherrystone Product Family Name: Sun Fire V480 European Union This equipment complies with the following requirements of the EMC Directive 89/336/EEC: EN55022:1998/CISPR22:1997 Class A EN550024:1998 Required Limits (as applicable): EN61000-4-2 4 kV (Direct), 8 kV (Air)
  • Page 4 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 5 FCC radio frequency emission limits. Networking connections can be made using unshielded twisted-pair (UTP) cables. Modifications: Any modifications made to this device that are not approved by Sun Microsystems, Inc. may void the authority granted to the user by the FCC to operate this equipment.
  • Page 6 ICES-003 Class B Notice - Avis NMB-003, Classe B This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 7 BSMI Class A Notice The following statement is applicable to products shipped to Taiwan and marked as Class A on the product compliance label. Regulatory Compliance Statements...
  • Page 8 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 9 Installation du serveur Sun Fire V480 5 Deuxième partie - Généralités 9 Présentation du système 11 A propos du serveur Sun Fire V480 12 Fonctionnalités du panneau avant 15 Verrou de sécurité et verrou du panneau supérieur 15 Voyants d’état 16 Bouton d’alimentation 18...
  • Page 10 Règles de configuration 40 A propos des cavaliers 40 Cavaliers de la carte adaptateur PCI 41 Cavaliers de la carte RSC 42 A propos des blocs d’alimentation 43 Règle de configuration 45 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 11 A propos des plateaux de ventilateurs 45 Règle de configuration 46 A propos de la technologie FC-AL 47 A propos du fond de panier FC-AL 48 Règles de configuration 49 A propos du port FC-AL HSSDC 49 A propos des adaptateurs hôtes FC-AL 50 Règles de configuration 50 A propos des unités de disque internes 50 Règle de configuration 51...
  • Page 12 RAID 1 : mise en miroir de disques 72 RAID 0 : entrelacement de disques 73 RAID 5 : entrelacement avec parité 73 Disques de réserve (transfert automatique) 73 Pour plus d’informations 74 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 13 A propos du logiciel Sun Cluster 74 Pour plus d’informations 74 A propos de la communication avec le système 75 Actions de la console système 75 Utilisation de la console système 76 Configuration de la console système par défaut 76 Configuration de la console système alternative 76 Outils de diagnostic 79 A propos des outils de diagnostic 80...
  • Page 14 Configuration d’un terminal alphanumérique comme console système 139 Configuration d’un terminal graphique local comme console système 141 Exécution d’une initialisation de reconfiguration 144 Référence pour les paramètres des variables OpenBoot de la console système 147 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 15 Configuration des interfaces réseau et du périphérique d’initialisation 149 Configuration de l’interface réseau primaire 150 Configuration d’interfaces réseau supplémentaires 152 Sélection du périphérique d’initialisation 155 Configuration du microprogramme du système 159 Activation de la surveillance de l’environnement OpenBoot 160 Désactivation de la surveillance de l’environnement OpenBoot 160 Obtention d’informations sur l’état de l’environnement OpenBoot 161 Activation du mécanisme de surveillance et de ses options 162 Activation de la fonction de reprise automatique (ASR) 163...
  • Page 16 Schéma du connecteur Ethernet RSC 217 Signaux du connecteur Ethernet RSC 217 Référence pour le connecteur de modem RSC 218 Schéma du connecteur de modem RSC 218 Signaux du connecteur de modem RSC 218 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 17 Référence pour le connecteur série RSC 219 Schéma du connecteur série RSC 219 Signaux du connecteur série RSC 219 Référence pour le connecteur HSSDC du port FC-AL 220 Schéma du connecteur HSSDC 220 Signaux du connecteur HSSDC 220 Spécifications du système 221 Référence pour les spécifications physiques 222 Référence pour les spécifications électriques 222 Références pour les caractéristiques liées à...
  • Page 18 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 19 Figures Fonctions du panneau avant du serveur Sun Fire V480 15 FIGURE 2-1 Commutateur de contrôle du système à quatre positions (en position Verrouillé) 18 FIGURE 2-2 Fonctions du panneau arrière du serveur Sun Fire V480 20 FIGURE 2-3 Ports externes dupanneau arrière 21 FIGURE 2-4 Groupes de modules de mémoire A0, A1, B0, B1 33...
  • Page 20 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 21 Tableaux Voyants du système 17 TABLEAU 2-1 Voyants des plateaux de ventilateurs 17 TABLEAU 2-2 Voyants des unités de disque dur 17 TABLEAU 2-3 Positions du commutateur de contrôle du système 19 TABLEAU 2-4 Voyants Ethernet 20 TABLEAU 2-5 Voyants des blocs d’alimentation 21 TABLEAU 2-6 Relations entre les unités centrales et les groupes DIMM 34 TABLEAU 3-1...
  • Page 22 Utilisation des commandes d’affichage des informations Solaris 203 TABLEAU 11-1 Utilisation des commandes d’informations OpenBoot 204 TABLEAU 11-2 Tests SunVTS servant à l’exécution d’un système Sun Fire V480 209 TABLEAU 12-1 xxii Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 23 Pour des instructions de ce type, consultez le Guide d’installation et de montage en armoire du serveur Sun Fire V480. Des instructions pour le montage en armoire sont également imprimées sur des étiquettes apposées sur le châssis du serveur.
  • Page 24 Ce manuel inclut également les annexes de référence suivantes : L’annexe A détaille le brochage des connecteurs. L’annexe B contient des tableaux présentant les caractéristiques du système. L’annexe C décrit les mesures de sécurité. xxiv Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 25 Utilisation des commandes UNIX Ce manuel ne contient pas d’informations sur les commandes et les procédures ® UNIX de base, telles que l’arrêt ou l’initialisation du système et la configuration des périphériques. Vous devez consulter l’un des documents suivants pour obtenir ce type d’information : Guide des périphériques Sun Solaris Documentation en ligne AnswerBook2™...
  • Page 26 De nombreux documents concernant les systèmes Sun sont disponibles à l’adresse : http://www.sun.com/products-n-solutions/hardware/docs La documentation relative au logiciel Solaris ainsi que d’autres documents sont disponibles à l’adresse : http://docs.sun.com xxvi Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 27 Vos commentaires sont les bienvenus Dans le but d’améliorer sa documentation, Sun vous invite à lui faire part de vos commentaires et suggestions. Vous pouvez envoyer vos commentaires à l’adresse : docfeedback@sun.com Indiquez le numéro de référence du document (816-2302) dans le champ Objet de votre message électronique.
  • Page 28 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 29 Pour obtenir des informations générales illustrées sur les composants matériels et logiciels du serveur Sun Fire V480, reportez-vous aux chapitres de la deuxième partie - Généralités. Pour obtenir des instructions détaillées sur la configuration et l’administration du serveur, ainsi que sur l’exécution de plusieurs sous-programmes de diagnostic...
  • Page 31 à la mise en route et à l’utilisation du serveur Sun Fire V480. Il décrit une partie des opérations à effectuer et vous indique la section appropriée de ce manuel ou encore vous dirige vers d’autres documents pour plus d’informations.
  • Page 32 A propos des pièces qui vous ont été livrées Les fonctions standard des systèmes Sun Fire V480 sont installées en usine. Cependant, si vous avez commandé des options telles qu’un moniteur, celles-ci vous seront livrées séparément. Vous devez également avoir reçu les supports et la documentation de tous les logiciels fournis avec le système.
  • Page 33 Pour bien commencer l’installation d’un serveur Sun Fire V480, suivez les procédures de montage en armoire et de configuration décrites dans le Guide d’installation et de montage en armoire du serveur Sun Fire V480. Ce guide est livré avec le serveur dans le kit.
  • Page 34 être installés par des techniciens de maintenance qualifiés. Les procédures d’installation de ces composants sont décrites dans le manuel intitulé Sun Fire V480 Server Parts Installation and Removal Guide et inclus sur le CD de la documentation du serveur Sun Fire V480.
  • Page 35 5. Configurez les interfaces réseau. Le serveur Sun Fire V480 fournit deux interfaces Ethernet embarquées, résidant sur le plan médian du système et conformes à la norme Ethernet IEEE 802.3z. Deux ports situés sur le panneau arrière et dotés de connecteurs RJ-45 offrent un accès aux interfaces Ethernet embarquées.
  • Page 36 Vous pouvez copier le contenu du CD vers une unité de disque locale ou réseau, ou afficher la documentation directement à partir du CD. Consultez les instructions d’installation fournies avec le CD de la documentation du serveur Sun Fire V480. 11. Installez et configurez le logiciel Sun Remote System Control (RSC) à partir du kit de logiciels Solaris (facultatif).
  • Page 37 Deuxième partie - Généralités Les cinq chapitres contenus dans cette partie du Guide d’administration du serveur Sun Fire V480 expliquent et décrivent en détail les divers composants de type matériel, logiciel et microprogramme du serveur. Consultez les chapitres comme si vous faisiez une visite guidée des panneaux, câbles, cartes, commutateurs et des autres éléments constituant votre serveur.
  • Page 39 C H A P I T R E Présentation du système Ce chapitre présente le serveur Sun Fire V480 et ses principales caractéristiques. Il comprend les sections suivantes : « A propos du serveur Sun Fire V480 », page 12 «...
  • Page 40 A propos du serveur Sun Fire V480 Le système Sun Fire V480 est un serveur de multitraitement symétrique à mémoire partagée ultra performant pouvant prendre en charge jusqu’à quatre processeurs UltraSPARC™ III. Le processeur UltraSPARC III met en œuvre l’architecture ISA SPARC™...
  • Page 41 « Configuration de l’interface réseau primaire », page 150 et « Configuration d’interfaces réseau supplémentaires », page 152. Le serveur Sun Fire V480 est équipé d’un port série, accessible via un connecteur RJ-45 situé sur le panneau arrière du système. Pour plus d’informations, reportez-vous à...
  • Page 42 Il permet de gérer à distance des systèmes géographiquement éloignés ou physiquement inaccessibles. Le logiciel RSC fonctionne conjointement avec la carte RSC dont tous les serveurs Sun Fire V480 sont équipés. Fonctionnant indépendamment du serveur hôte, la carte RSC est alimentée par l’alimentation de secours de 5 volts des blocs d’alimentation du système.
  • Page 43 à la section « Voyants d’état », page 16. Pour obtenir des informations et des illustrations plus détaillées, reportez-vous également au document Sun Fire V480 Server Parts Installation and Removal Guide. Verrou de sécurité et verrou du panneau supérieur Outre le verrou de sécurité...
  • Page 44 , « Fonctions du panneau arrière du FIGURE 2-3 serveur Sun Fire V480 », page 20. Lors du démarrage du système, les voyants sont successivement activés et désactivés pour vérifier leur fonctionnement. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 45 Les tableaux ci-après répertorient et décrivent les voyants du panneau avant : voyants du système, voyants des plateaux de ventilateurs et voyants des unités de disque dur. Le tableau suivant présente les voyants du système et leur fonctionnement (tels qu’ils apparaissent de gauche à droite) : Voyants du système TABLEAU 2-1 Description...
  • Page 46 Dans la figure suivante, le commutateur de contrôle du système est en position Verrouillé : Commutateur de contrôle du système Commutateur de contrôle du système à quatre positions (en position FIGURE 2-2 Verrouillé) Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 47 Le tableau suivant décrit le rôle des différentes positions du commutateur de contrôle du système : Positions du commutateur de contrôle du système TABLEAU 2-4 Position Icône Description Normal Cette position active la fonction de mise sous tension/hors tension du système relative au bouton d’alimentation. Si le système d’exploitation est en cours d’exécution, le fait d’appuyer sur le bouton d’alimentation et de le relâcher provoque un arrêt logiciel progressif du système.
  • Page 48 Ce voyant orange s’allume pour signaler que des données sont transmises ou reçues par le port correspondant. Liaison montante Ce voyant vert s’allume lorsqu’une liaison est établie entre Ethernet le port correspondant et son partenaire. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 49 répertorie et décrit les voyants des blocs d’alimentation situés TABLEAU 2-6 sur le panneau arrière du système : Voyants des blocs d’alimentation TABLEAU 2-6 Description Bloc Ce voyant bleu indique que l’on peut retirer en toute d’alimentation - sécurité le bloc d’alimentation du système. Prêt au retrait Bloc Ce voyant orange s’allume chaque fois que le...
  • Page 50 Composants enfichables et remplaçables à chaud Le matériel Sun Fire V480 est conçu pour prendre en charge le branchement à chaud des unités de disque interne ainsi que le remplacement à chaud des blocs d’alimentation.
  • Page 51 à la section « A propos des blocs d’alimentation », page 43. Surveillance et contrôle de l’environnement Le système Sun Fire V480 comporte un sous-système de surveillance de l’environnement conçu pour protéger le système contre : les températures extrêmes ;...
  • Page 52 à condition qu’il puisse fonctionner sans le composant défectueux. Ceci permet d’éviter qu’un composant matériel défectueux rende le système entièrement indisponible ou provoque des blocages répétitifs du système. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 53 Il permet de gérer à distance des systèmes géographiquement éloignés ou physiquement inaccessibles. Le logiciel RSC utilise la carte RSC sur la carte adaptateur PCI du système Sun Fire V480. La carte RSC fournit des connexions modem et Ethernet privées à une console distante et une connexion série à...
  • Page 54 Guide de l’utilisateur Sun Remote System Control (RSC) livré avec le logiciel RSC. Mécanisme de surveillance matérielle et XIR Pour détecter et réagir aux blocages du système, le système Sun Fire V480 est doté d’un mécanisme de surveillance matérielle, à savoir une horloge matérielle qui est continuellement réinitialisée tant que le système d’exploitation est en cours...
  • Page 55 RAID Si vous connectez un ou plusieurs périphériques de stockage externes au serveur Sun Fire V480, vous pouvez utiliser une application RAID (telle que Solstice DiskSuite™ ou VERITAS Volume Manager) afin de configurer le sous-système de disques à différents niveaux RAID. Les options de configuration sont : RAID 0...
  • Page 56 La protection de la parité est également utilisée dans les bus PCI et SCSI ainsi que dans les mémoires cache interne et externe du processeur UltraSPARC III. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 57 C H A P I T R E Configuration du matériel Ce chapitre explique comment configurer les différents composants matériels du serveur Sun Fire V480. Il comprend les sections suivantes : « A propos des composants enfichables et remplaçables à chaud », page 30 «...
  • Page 58 A propos des composants enfichables et remplaçables à chaud Dans un système Sun Fire V480, les unités de disques FC-AL sont enfichables à chaud, tandis que les blocs d’alimentation sont remplaçables à chaud (aucun autre composant du système n’est enfichable ou remplaçable à chaud). Les composants enfichables à...
  • Page 59 Les unités de disque internes Sun Fire V480 sont enfichables à chaud. Cependant, certaines interventions logicielles sont nécessaires avant le retrait ou l’installation d’un disque. Les opérations d’enfichage à chaud des unités de disque Sun Fire V480 s’effectuent à l’aide de l’utilitaire Solaris luxadm. Cet utilitaire est un outil en ligne de commande permettant de gérer des piles de disques de stockage intelligentes tels...
  • Page 60 à la section « A propos des modules de mémoire », page 32. A propos des modules de mémoire Le serveur Sun Fire V480 utilise des modules de mémoire à double rangée de connexions (DIMM, Dual Inline Memory Module) de 3,3 volts. Ces modules DIMM sont équipés de puces SDRAM fonctionnant à...
  • Page 61 Groupes de modules de mémoire A0, A1, B0, B1 FIGURE 3-1 Vous devez retirer une carte d’unité centrale/mémoire du système avant de pouvoir installer ou retirer des modules DIMM. Ceux-ci doivent être ajoutés quatre par quatre au sein d’un même groupe DIMM et chaque groupe utilisé doit contenir quatre modules DIMM identiques, c’est-à-dire que les quatre modules DIMM doivent provenir du même fabricant et être de même capacité...
  • Page 62 DIMM A0 et A1, tandis que l’autre unité centrale contrôle les groupes B0 et B1. Le système Sun Fire V480 utilise une architecture de mémoire partagée. Dans des conditions de fonctionnement normales, toutes les unités centrales du système en partagent la mémoire.
  • Page 63 Pour plus d’informations sur l’installation ou le retrait de modules DIMM, reportez-vous au document intitulé Sun Fire V480 Server Parts Installation and Removal Guide et inclus sur le CD de la documentation Sun Fire V480. A propos des cartes et des bus PCI Le système communique avec les périphériques de stockage et les périphériques...
  • Page 64 Remarque : les cartes PCI du système Sun Fire V480 ne sont pas enfichables à chaud. Caractéristiques des bus PCI, puces d’interconnexion associées, TABLEAU 3-2 périphériques du plan médian et emplacements PCI Fréquence de base (MHz)/ Bande passante (bits)/ Emplacements...
  • Page 65 Pour plus d’informations sur l’installation ou le retrait de cartes PCI, reportez-vous au document intitulé Sun Fire V480 Server Parts Installation and Removal Guide et inclus sur le CD de la documentation Sun Fire V480. Chapitre 3 Configuration du matériel...
  • Page 66 Control La carte RSC (Sun Remote System Control) permet d’accéder au serveur Sun Fire V480, de le surveiller et de le contrôler à distance. Il s’agit d’une carte processeur entièrement indépendante, possédant des microprogrammes, des diagnostics d’autotest à la mise sous tension (POST) et un système d’exploitation en temps réel qui lui sont propres.
  • Page 67 La carte RSC fonctionne indépendamment du serveur hôte et est alimentée par l’alimentation de secours de 5 volts des blocs d’alimentation. Elle est également équipée d’une batterie de secours qui lui permet de continuer de fonctionner pendant 30 minutes en cas de panne d’alimentation. Cette carte est dotée de dispositifs embarqués assurant l’interface avec le sous-système de surveillance de l’environnement du système et peut automatiquement alerter les administrateurs en cas de problème.
  • Page 68 Removal Guide et inclus sur le CD de la documentation Sun Fire V480. A propos des cavaliers Trois cavaliers sont placés sur la carte adaptateur PCI du système Sun Fire V480 et sur la carte RSC. Notez que ces cavaliers sont définis en usine afin d’assurer de meilleures performances.
  • Page 69 Cavaliers de la carte adaptateur PCI La carte adaptateur PCI comporte trois cavaliers : deux concernant les transactions avec la PROM d’initialisation du système et une dernière réservée à une utilisation ultérieure. La illustre les positions de ces trois cavaliers. FIGURE 3-6 J1103 J1104...
  • Page 70 à jour de la PROM. Cavaliers de la carte RSC Les emplacements des cavaliers sur la carte RSC sont indiqués à la FIGURE 3-7 J0502 J0501 J0403 Cavaliers de la carte FIGURE 3-7 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 71 Les fonctions des cavaliers sur la carte RSC sont indiqués dans le TABLEAU 3-4 Fonctions des cavaliers de la carte TABLEAU 3-4 Configuration si montage en dérivation sur les Configuration si montage en Configuration Cavalier broches 1 + 2 dérivation sur les broches 2 + 3 par défaut Non utilisé...
  • Page 72 Les blocs d’alimentation Sun Fire V480 sont des unités modulaires, conçues pour permettre une installation ou un retrait rapide, et ceci même lorsque le système est en cours de fonctionnement. Ils sont installés dans des baies situées à l’avant du système, comme illustré...
  • Page 73 PCI du système. Les blocs d’alimentation sont refroidis séparément, chacun avec ses propres ventilateurs internes. Attention : les ventilateurs d’un système Sun Fire V480 ne sont pas enfichables à chaud. Toute tentative de remplacement d’un plateau de ventilateurs tant que le système est en état de marche présente un risque très élevé...
  • Page 74 La configuration minimum du système requiert un ensemble complet de deux plateaux de ventilateurs fonctionnels : le plateau de ventilateurs 0 pour les unités centrales et le plateau de ventilateurs 1 pour les unités FC-AL et les cartes PCI. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 75 Pour plus d’informations sur l’installation ou le retrait des blocs de ventilation, reportez-vous au document intitulé Sun Fire V480 Server Parts Installation and Removal Guide et inclus sur le CD de la documentation Sun Fire V480. A propos de la technologie FC-AL La norme FC (Fibre Channel) est une norme d’interconnexion série hautes...
  • Page 76 A propos du fond de panier FC-AL Tous les serveurs Sun Fire V480 incluent un fond de panier unique FC-AL ainsi que des connexions pour les deux disques durs internes d’ailleurs enfichables à chaud. Le fond de panier FC-AL accepte deux disques FC-AL à double accès extra-plats (2,54 cm).
  • Page 77 Pour plus d’informations sur l’installation ou le retrait d’un fond de panier ou d’un disque FC-AL, consultez le document intitulé Sun Fire V480 Server Parts Installation and Removal Guide et inclus sur le CD de la documentation du serveur Sun Fire V480. A propos du port FC-AL HSSDC Le panneau arrière du système Sun Fire V480 inclut un port FC-AL doté...
  • Page 78 Sun StorEdge PCI Dual Fibre Channel. Pour connaître les instructions d’installation, reportez-vous au document intitulé Sun Fire V480 Server Parts Installation and Removal Guide et inclus dans le CD de la documentation Sun Fire V480. Règles de configuration Le serveur Sun Fire V480 ne prend pas en charge tous les adaptateurs hôtes...
  • Page 79 Les unités de disques Sun Fire V480 sont à double accès afin de permettre un accès multichemin. Lors d’une utilisation dans une configuration en double boucle (ajout facultatif d’un deuxième contrôleur FC-AL sur un adaptateur PCI), chaque disque est accessible via deux chemins de données séparés.
  • Page 80 à chaud des périphériques USB lorsque le système d’exploitation est en cours d’exécution. L’enfichage à chaud de périphériques USB n’est pas pris en charge lorsque l’invite ok du système est affichée. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 81 C H A P I T R E Interfaces réseau et microprogramme du système Ce chapitre décrit les différentes options de mise en réseau du système et contient des informations générales sur le microprogramme du système. Il comprend les informations suivantes : «...
  • Page 82 A propos des interfaces réseau Le serveur Sun Fire V480 fournit deux interfaces Ethernet embarquées, résidant sur le plan médian du système et conformes à la norme Ethernet IEEE 802.3z. Pour obtenir une illustration des ports Ethernet, reportez-vous à la , «...
  • Page 83 Pour une description plus complète, reportez-vous à la documentation relative à l’administration du système Solaris. Généralement, le système Sun Fire V480 est utilisé à un niveau d’exécution de 2 ou 3 correspondant au mode multi-utilisateur permettant un accès complet au système et aux ressources du réseau.
  • Page 84 Un problème matériel grave se développe lors du fonctionnement du système et le logiciel d’environnement d’exploitation reprend progressivement le niveau d’exécution 0. Vous placez délibérément le système Sun Fire V480 sous contrôle du microprogramme en vue d’exécuter les commandes du matériel ou d’exécuter des tests de diagnostic.
  • Page 85 à l’invite ok en tapant L1-A (ou Stop-A) à partir d’un clavier Sun, ou en appuyant sur la touche Break si vous disposez d’un terminal alphanumérique connecté au système Sun Fire V480. Faites attention si vous utilisez cette méthode pour accéder à l’invite ok, car l’exécution de certaines commandes OpenBoot (telles que probe-scsi,...
  • Page 86 OpenBoot Les fonctions de surveillance et de contrôle de l’environnement pour les systèmes Sun Fire V480 résident au niveau du système d’exploitation et au niveau du microprogramme OpenBoot. Vous êtes ainsi assuré qu’elles sont opérationnelles, même si le système s’est arrêté ou est incapable de démarrer. Lorsque le système est sous le contrôle de OpenBoot, le sous-système de surveillance de...
  • Page 87 Activation ou désactivation du sous-système de surveillance de l’environnement OpenBoot Le sous-système de surveillance de l’environnement OpenBoot est activé par défaut lorsque le système fonctionne au niveau de l’invite ok. Vous pouvez cependant l’activer ou le désactiver vous-même à l’aide des commandes OpenBoot env-on et env-off.
  • Page 88 Stop-N, Stop-D et Stop-F qui étaient disponibles sur les systèmes équipés de claviers non USB ne sont plus prises en charge sur les systèmes qui utilisent des claviers USB, tel que le système Sun Fire V480. Les sections suivantes décrivent les procédures d’urgence OpenBoot pour les systèmes avec des claviers non USB et pour les systèmes plus récents, équipés de claviers USB.
  • Page 89 équipés de claviers USB Les paragraphes suivants écrivent les fonctions des commandes Stop sur les systèmes qui utilisent des claviers USB, tel que le système Sun Fire V480. Ces mêmes fonctions sont disponibles via le logiciel Sun Remote System Control (RSC).
  • Page 90 84 pour plus d’informations sur IDPROM) : (Notez que « NVRAM » dans la sortie est un synonyme d’IDPROM). Sun Fire V480 (4 X UltraSPARC-III cu 900 MHz), Keyboard Present OpenBoot x.x, 256 MB memory installed, Serial #xxxxxxxx. Ethernet address xx:xx:xx:xx:xx:xx, Host ID: xxxxxxxx.
  • Page 91 Fonctionnalité Stop-F La fonctionnalité Stop-F n’est pas disponible dans les systèmes équipés de claviers USB. Fonctionnalité Stop-D La fonctionnalité Stop-D n’est pas prise en charge dans les systèmes équipés de claviers USB. Vous pouvez cependant l’émuler en réglant le commutateur de contrôle du système sur la position Diagnostics.
  • Page 92 Naturellement, ce comportement n’est pas acceptable pour un scénario d’initialisation en mode dégradé. Par conséquent, les microprogrammes OpenBoot Sun Fire V480 intègrent un deuxième paramètre auto-boot-on-error?. Ce paramètre permet de déterminer si le système doit essayer d’effectuer une initialisation en mode dégradé lors de la détection d’une erreur du sous-système.
  • Page 93 Lorsque seules des erreurs non bloquantes sont détectées par POST ou les diagnostics OpenBoot, le système essaie de s’initialiser si auto-boot? et auto-boot-on-error? ont la valeur true a la valeur true. Les erreurs non bloquantes incluent les erreurs suivantes : Erreur du sous-système FC-AL : dans ce cas, un autre chemin opérationnel vers le disque d’initialisation est nécessaire.
  • Page 94 Pour plus d’informations, reportez-vous aux sections suivantes : « Désactivation manuelle d’un périphérique », page 168 « Réactivation manuelle d’un périphérique », page 170 « Obtention d’informations d’état ASR », page 164 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 95 Logiciel d’administration de système Ce chapitre présente le logiciel d’administration de système pris en charge par le système Sun Fire V480. Il comprend les sections suivantes : « A propos du logiciel d’administration de système » débutant page 68 « A propos du logiciel multichemin » débutant page 69 «...
  • Page 96 Grâce à ses fonctions de détection d’erreurs et de reprise automatiques, le logiciel Sun Cluster assure un haut niveau de disponibilité et d’évolutivité, vous permettant d’accéder aux applications et aux services stratégiques dès que vous en avez besoin. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 97 à double accès. Trois types de logiciels multichemin sont disponibles pour les systèmes Sun Fire V480 : Solaris IP Network Multipathing : il fournit aux interfaces réseau IP des fonctionnalités multichemin et d’équilibrage des charges.
  • Page 98 A propos des logiciels de gestion des volumes Sun Microsystems propose deux applications de gestion des volumes que vous pouvez utiliser sur les systèmes Sun Fire V480: VERITAS Volume Manager Solstice DiskSuite Les logiciels de gestion des volumes vous permettent de créer des volumes de disque.
  • Page 99 Les piles de disques de stockage Sun StorEdge T3 et Sun StorEdge A5x00 sont prises en charge par MPxIO sur les serveurs Sun Fire V480. Le système prend en charge les contrôleurs de disques FC-AL usoc/fp et qlc/fp.
  • Page 100 La technique RAID 1 offre le plus haut niveau de protection des données, mais les coûts de stockage sont élevés et les performances en écriture limitées dans la mesure où toutes les données doivent être enregistrées à deux reprises. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 101 RAID 0 : entrelacement de disques Cette technique permet d’augmenter la capacité de traitement du système en utilisant plusieurs unités de disque en parallèle. Dans les configurations sans entrelacement, le système d’exploitation écrit un bloc sur un seul disque. Dans cette méthode, au contraire, chaque bloc est divisé...
  • Page 102 Avec le logiciel Sun Cluster, les nœuds peuvent être espacés de 10 kilomètres. En cas de sinistre à un endroit, les autres sites non-affectés peuvent accéder aux données et services stratégiques. Pour plus d’informations Reportez-vous à la documentation fournie avec le logiciel Sun Cluster. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 103 Sun. Elle vous permet de visualiser des messages et d’exécuter des commandes. La console système est unique ; le système peut abriter une seule console. Pendant la première installation du système Sun Fire V480 et du logiciel d’exploitation Solaris, vous devez utiliser le port série intégré (ttya) pour accéder à...
  • Page 104 à la console système. Configuration de la console système par défaut Sur les serveurs Sun Fire V480, la console système est préconfigurée pour autoriser l’entrée et la sortie uniquement au moyen d’un terminal alphanumérique ou d’une ligne tip connectée au port série du système, ttya.
  • Page 105 Utilisation d’un terminal graphique local comme console système Le serveur Sun Fire V480 est livré sans souris, clavier, moniteur, ni mémoire graphique pour l’affichage de données graphiques. Pour installer un terminal graphique local sur le serveur, vous devez installer une carte de mémoire graphique dans un emplacement PCI (Peripheral Component Interconnect), puis connecter un moniteur, une souris et un clavier aux ports du panneau arrière appropriés.
  • Page 106 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 107 C H A P I T R E Outils de diagnostic Le serveur Sun Fire V480 et le logiciel qui l’accompagne comprennent de nombreux outils et fonctionnalités qui vous aident à : isoler des problèmes en cas de panne liée à un composant interchangeable sur site ;...
  • Page 108 A propos des outils de diagnostic Sun offre un large spectre des outils de diagnostic à utiliser avec le serveur Sun Fire V480. Ces outils vont du test global formel SunVTS (Validation Test Suite) aux fichiers journaux informels susceptibles de contenir des indices permettant de réduire les sources possibles d’un problème.
  • Page 109 Récapitulatif des outils de diagnostic (suite) TABLEAU 6-1 Outil de Fonctionnalité diagnostic Type Rôle Accessibilité et disponibilité à distance Commandes Logiciel Affiche les différents types Système d’exploitation Local, mais Solaris d’informations système. nécessaire. reste accessible via le RSC SunVTS Logiciel Teste et met à...
  • Page 110 Prenons par exemple le bus de données créé dans chaque serveur Sun Fire V480. Ce bus comporte un commutateur à cinq directions appelé CDX reliant toutes les unités centrales et les interfaces d’E/S haute vitesse (voir la ). Ce commutateur de FIGURE 6-1 données permet plusieurs transferts simultanés sur ses chemins de données privés.
  • Page 111 N’oubliez pas, d’autre part, que certains outils de diagnostic doivent fonctionner, même lorsque le système n’arrive pas à démarrer. Tous les outils de diagnostic capables d’isoler les problèmes empêchant le démarrage du système doivent être indépendants du système d’exploitation. Cependant, les outils de diagnostic indépendants du système d’exploitation ne peuvent pas utiliser les ressources considérables de celui-ci afin de détecter les causes plus complexes d’échec.
  • Page 112 Première étape : microprogramme OpenBoot et POST Tous les serveurs Sun Fire V480 incluent une puce contenant environ 2 Mo de code basé sur le microprogramme. Cette puce est appelée PROM d’initialisation. Après avoir mis le système sous tension, la première opération du système consiste à...
  • Page 113 Lorsque le système est sous tension, le microprogramme OpenBoot commence par exécuter directement la PROM d’initialisation. En effet, à cette étape, le fonctionnement de la mémoire système n’a pas encore été vérifié. Peu après la mise sous tension, le contrôleur du bus d’initialisation et d’autres composants matériels détectent qu’au moins un module UC est sous tension et soumet une demande d’accès au bus, ce qui indique que l’UC en question est au moins en partie fonctionnelle.
  • Page 114 Pour un serveur Sun Fire V480, cela signifie que : Au moins l’une des unités centrales fonctionnent. Au moins un sous-ensemble (128 Mo) de mémoire système est fonctionnel. La mémoire cache est fonctionnelle. Les commutateurs de données placés sur les cartes d’UC/mémoire et sur le plan médian fonctionnent correctement.
  • Page 115 Signification des messages d’erreur POST Lorsqu’un auto-test à la mise sous tension indique une erreur, il donne différents types d’informations : le test précis qui a échoué ; le circuit ou le sous-composant spécifique qui est probablement en panne ; les unités interchangeables sur site qu’il faudra très probablement remplacer, en fonction du degré...
  • Page 116 Pour contrôler les diagnostics POST (ainsi que d’autres aspects du processus d’initialisation), définissez les variables de configuration OpenBoot dans l’IDPROM. Généralement, les modifications apportées aux variables de configuration OpenBoot ne prennent effet qu’après le redémarrage de la machine. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 117 répertorie les variables les plus importantes et les plus utiles. TABLEAU 6-2 Pour connaître les instructions liées à la modification des variables de configuration OpenBoot, reportez-vous à la section « Visualisation et définition des variables de configuration OpenBoot », page 184. Variables de configuration OpenBoot TABLEAU 6-2 Variable de...
  • Page 118 Deuxième étape : tests OpenBoot Diagnostics Une fois l’exécution du diagnostic POST terminée, POST indique au microprogramme OpenBoot l’état de chaque test effectué. Le contrôle repasse ensuite au code du microprogramme OpenBoot. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 119 Quel que soit le fabricant, tous les périphériques de l’arborescence incluant un auto-test compatible IEEE 1275 est inclus dans la série de tests OpenBoot Diagnostics. Sur un serveur Sun Fire V480, OpenBoot Diagnostics teste les composants du système suivants : interfaces E/S, y compris les ports USB et série ;...
  • Page 120 Pour accéder au menu, entrez obdiag à l’invite ok. Pour obtenir des instructions complètes, reportez-vous à la section « Isolation des pannes à l’aide des tests OpenBoot Diagnostics interactifs », page 180. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 121 L’invite obdiag> et le menu interactif OpenBoot Diagnostics ( ) s’affichent. FIGURE 6-4 Pour obtenir une brève description de chaque test OpenBoot Diagnostics, reportez- vous au dans la section « Référence pour les descriptions de tests TABLEAU 6-10 OpenBoot Diagnostics », page 116. o b d i a g 1 SUNW,qlc@2 2 bbc@1,0...
  • Page 122 /pci@x,y/SUNW,qlc@2 Remarque : savoir construire un chemin de périphérique matériel approprié exige une connaissance précise de l’architecture matérielle du système Sun Fire V480. Pour personnaliser un test individuel, vous pouvez utiliser test-args comme suit : ok test /usb@1,3:test-args={verbose,debug} Seul le test en cours est affecté...
  • Page 123 Inter-IC (I²C) du serveur Sun Fire V480. Les messages d’erreur et d’état des tests OpenBoot Diagnostics i2c@1,2e incluent les adresses matérielles des périphériques de bus I²C.
  • Page 124 Attention : si vous avez utilisé la commande halt ou la séquence de touches Stop- A pour atteindre l’invite ok, l’exécution de la commande probe-scsi ou probe- scsi-all peut arrêter le système. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 125 La commande probe-scsi communique avec tous les périphériques SCSI et FC-AL connectés aux contrôleurs embarqués SCSI et FC-AL. De plus, la commande probe- scsi-all permet d’accéder à des périphériques connectés à des adaptateurs hôtes installés dans des emplacements PCI. Pour tous les périphériques SCSI ou FC-AL connectés et actifs, les commandes probe-scsi et probe-scsi-all permettent d’afficher l’ID en boucle, l’adaptateur hôte, le numéro d’unité...
  • Page 126 (modifié dans un souci de brièveté). DE CODE 6-6 /pci@9,600000 /pci@9,700000 /pci@8,600000 /pci@8,700000 /memory-controller@3,400000 /SUNW,UltraSPARC-III@3,0 /memory-controller@1,400000 /SUNW,UltraSPARC-III@1,0 /virtual-memory /memory@m0,20 /pci@9,600000/SUNW,qlc@2 /pci@9,600000/network@1 /pci@9,600000/SUNW,qlc@2/fp@0,0 /pci@9,600000/SUNW,qlc@2/fp@0,0/disk Sortie de la commande show-devs EXEMPLE DE CODE 6-6 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 127 Solaris. Commandes d’information du système Solaris Certaines commandes Solaris affichent des informations susceptibles de vous aider à évaluer l’état d’un serveur Sun Fire V480. Elles comprennent : la commande prtconf ; la commande prtdiag ; la commande prtfru ;...
  • Page 128 Cette sortie ne répertorie que les périphériques compilés par le microprogramme du système. Commande prtdiag La commande prtdiag affiche un tableau d’informations de diagnostic récapitulant l’état des composants du système. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 129 Le format d’affichage utilisé par cette commande peut varier en fonction de la version de l’environnement d’exploitation Solaris exécutée sur votre système. Voici un extrait de l’une des sorties générées par la variable prtdiag sur un système « sain » Sun Fire V480 exécutant Solaris 8, version 7. System Configuration: Sun Microsystems...
  • Page 130 Sortie de l’indication d’erreur prtdiag EXEMPLE DE CODE 6-11 Commande prtfru Le système Sun Fire V480 gère une liste hiérarchique de toutes les unités interchangeables sur site (FRU) du système, ainsi que des informations spécifiques sur plusieurs FRU. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 131 La commande prtfru peut afficher cette liste hiérarchique, ainsi que des données contenues dans les périphériques SEEPROM (serial electrically-erasable programmable read-only memory) situés sur de nombreuses unités interchangeables sur site. L’ représente un extrait d’une liste hiérarchique EXEMPLE DE CODE 6-12 d’unités interchangeables sur site générée par la commande prtfru à...
  • Page 132 Les informations relatives aux unités interchangeables sur site Sun Fire V480 suivantes sont affichées par la commande prtfru : le plan médian ; les cartes d’unité centrale/mémoire ; les modules DIMM ; le fond de panier de disque FC-AL ;...
  • Page 133 Commande showrev La commande showrev affiche des informations de révision concernant les composants matériels et logiciels courants. L’ représente EXEMPLE DE CODE 6-15 un exemple de sortie de cette commande. Hostname: abc-123 Hostid: cc0ac37f Release: 5.8 Kernel architecture: sun4u Application architecture: sparc Hardware provider: Sun_Microsystems Domain: Sun.COM Kernel version: SunOS 5.8 cstone_14:08/01/01 2001...
  • Page 134 La colonne de gauche du TABLEAU 6-5 répertorie les unités interchangeables sur site d’un système Sun Fire V480. Les outils ✔ ) dans le de diagnostic disponibles sont affichés sur la ligne supérieure. Une coche ( tableau indique qu’une panne au niveau d’une unité...
  • Page 135 Portée des outils d’isolation de pannes sur les unités interchangeables sur site TABLEAU 6-5 Voyants POST OpenBoot Diags ✔ ✔ Plan médian ✔ Carte RSC ✔ ✔ Adaptateur PCI ✔ Fond de panier FC-AL ✔ Blocs d’alimentation ✔ Plateau de ventilateurs 0 (UC) ✔...
  • Page 136 La carte RSC comprend également une batterie de sauvegarde alimentant la carte RSC pendant environ 30 minutes en cas de panne de courant totale du système. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 137 RSC », page 165. Pour connaître les instructions liées à l’utilisation du RSC pour surveiller le système Sun Fire V480, reportez-vous à la section « Surveillance du système à l’aide de RSC », page 195. Surveillance du système avec Sun Management...
  • Page 138 Le logiciel Sun Management Center fournit à la fois une application Java autonome et une interface basée sur un navigateur Web. L’interface Java permet des vues physiques et logiques du système pour une surveillance très intuitive. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 139 Autres fonctions du Sun Management Center Le logiciel Sun Management Center propose d’autres outils sous la forme d’un mécanisme de suivi informel et d’un outil de diagnostic complémentaire optionnel. Dans un environnement informatique hétérogène, le produit peut fonctionner avec des utilitaires de gestion créés par d’autres sociétés. Suivi informel Le logiciel agent Sun Management Center doit être chargé...
  • Page 140 Sun fournit deux outils pour tester les systèmes Sun Fire V480 : Sun Validation Test Suite (SunVTS™) Hardware Diagnostic Suite représente les unités interchangeables sur site que chaque outil...
  • Page 141 à l’aide du mode de test global du logiciel SunVTS, vous ne devez rien lancer d’autre sur ce système en même temps. Le serveur Sun Fire V480 à tester doit être sous tension et en cours d’exécution si vous souhaitez utiliser le logiciel SunVTS, puisqu’il repose sur l’environnement d’exploitation Solaris.
  • Page 142 Pour connaître les instructions relatives à l’exécution du logiciel SunVTS pour tester votre serveur Sun Fire V480, reportez-vous à la section « Test du système à l’aide du logiciel SunVTS », page 206. Pour plus d’informations sur ce produit, consultez les documents suivants : SunVTS User’s Guide (816-1575-10) : décrit les fonctionnalités de SunVTS et...
  • Page 143 Test du système avec Hardware Diagnostic Suite Le produit Sun Management Center comprend un produit optionnel (Hardware Diagnostic Suite) que vous pouvez acheter en tant qu’outil complémentaire. L’outil Hardware Diagnostic Suite est conçu pour tester un système de production en exécutant des tests de manière séquentielle.
  • Page 144 (non fourni). Identique au test précédent, pour l’autre contrôleur Ethernet Plan médian network@2 embarqué. Teste les registres du contrôleur de la gestion d’alimentation. Carte adaptateur pmc@1,300700 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 145 Tests du menu OpenBoot Diagnostics (suite) TABLEAU 6-10 Unité(s) interchangeable(s) Nom du test Rôle sur site testée(s) Teste le matériel RSC, y compris les ports Ethernet et série RSC. Carte RSC rsc-control@1,3062f8 Teste les registres de l’horloge en temps réel, puis les taux Carte adaptateur rtc@1,300070 d’interruption.
  • Page 146 Référence pour les messages de test de diagnostic de décodage I²C décrit tous les périphériques I²C dans un système Sun Fire V480, TABLEAU 6-12 et vous permet d’associer toutes les adresses I²C à l’unité interchangeable sur site appropriée. Pour plus d’informations sur les tests I²C, reportez-vous à la section «...
  • Page 147 Périphériques de bus I²C Sun Fire V480 (suite) TABLEAU 6-12 Unité interchangeable sur Adresse site associée Action du périphérique fru@2,a0 UC 2, DIMM 0 fru@2,a2 UC 2, DIMM 1 fru@2,a4 UC 2, DIMM 2 fru@2,a6 UC 2, DIMM 3 Fournit des informations de...
  • Page 148 Plateau de distribution Fournit des informations de de puissance configuration pour le plateau de distribution de puissance et le châssis. fru@5,d0 Carte RSC Surveille l’horloge en temps réel RSC. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 149 Référence pour la terminologie relative aux résultats des diagnostics Les messages d’état et d’erreur affichés par les tests POST et OpenBoot Diagnostics incluent de manière occasionnelle des acronymes ou des abréviations pour les sous- composants matériels. Le est destiné à vous aider à comprendre cette TABLEAU 6-13 terminologie et à...
  • Page 150 UART Universal Asynchronous Receiver Transmitter - Plan médian, carte Matériel de port série. adaptateur PCI, carte Update-ended Interrupt Enable - Fonction assurée Carte adaptateur PCI par le circuit intégré SuperIO. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 151 Troisième partie - Instructions Les six chapitres de cette partie du Guide d’administration du serveur Sun Fire V480 utilisent des instructions illustrées sur le mode de configuration des différents composants de votre système, le mode de configuration de votre système et sur le diagnostic des problèmes.
  • Page 153 C H A P I T R E Configuration des périphériques Ce chapitre explique comment installer vos câbles Ethernet et comment configurer les terminaux. Il porte notamment sur les procédures suivantes : « Protection contre les décharges électrostatiques », page 126 «...
  • Page 154 « Mise hors tension du système », page 130 Si vous assurez la maintenance de composants internes, consultez le Sun Fire V480 Server Parts Installation and Removal Guide pour obtenir des instructions détaillées. Vous devez disposer des éléments suivants : un bracelet antistatique, un tapis antistatique.
  • Page 155 2. Utilisez un tapis antistatique ou une surface similaire. Lorsque vous effectuez des opérations d’installation ou de maintenance, veillez à placer sur une surface antistatique les composants sensibles à l’électricité statique, notamment les cartes et les unités de disque. Les éléments suivants peuvent être utilisés comme surface antistatique : le sac ayant servi à...
  • Page 156 2. Mettez sous tension le terminal ASCII ou le terminal graphique local (le cas échéant). 3. Ouvrez la porte des supports. Utilisez la clé du système pour déverrouiller la porte des supports. Porte des supports Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 157 4. Insérez la clé dans le commutateur de contrôle du système, puis placez-le en position Normal ou Diagnostics. Pour plus d’informations sur les réglages du commutateur de contrôle, consultez la section « Commutateur de contrôle du système », page 18. Position Diagnostics Position Normal Bouton d’alimentation...
  • Page 158 Les applications exécutant l’environnement d’exploitation Solaris peuvent être affectées si le système n’a pas été arrêté correctement. Vérifiez que vous avez bien fermé toutes les applications avant de mettre le système hors tension. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 159 Comment procéder 1. Informez les utilisateurs que le système va être arrêté. 2. Le cas échéant, sauvegardez les données et les fichiers système. 3. Vérifiez que la clé du commutateur de contrôle est en position Normal ou Diagnostics. 4. Appuyez sur le bouton d’alimentation situé sur le panneau avant du système, puis relâchez-le.
  • Page 160 : « A propos de l’invite ok », page 55 Remarque : le contrôle du système Sun Fire V480 à partir de l’invite ok entraîne une interruption des applications et du logiciel d’environnement d’exploitation. Après exécution des commandes et des essais de microprogrammes à partir de l’invite ok, le système risque de ne pas pouvoir redémarrer au point où...
  • Page 161 Exécutez la procédure d’installation préalable du chapitre 1. Placez le serveur dans l’armoire en suivant les instructions du Guide d’installation et de montage en armoire du serveur Sun Fire V480. Comment procéder 1. Repérez le connecteur pour câble Ethernet à paire torsadée RJ-45 correspondant à...
  • Page 162 Avant de commencer La procédure suivante explique comment vous connecter au port série (ttya) du système Sun Fire V480 via une connexion tip à partir du port série B (ttyb) d’un autre serveur Sun disposant de son propre terminal graphique.
  • Page 163 Le câble et l’adaptateur permettent de connecter le port série ttyb du serveur Sun au port série ttya intégré du système Sun Fire V480. Pour plus d’informations sur le brochage des connecteurs, les références de pièces, le câble et l’adaptateur série, reportez-vous au Sun Fire V480 Server Parts Installation and Removal Guide.
  • Page 164 L’outil de shell est remplacé par une fenêtre tip pointant vers le système Sun Fire V480 via le port ttyb du serveur Sun. Cette connexion est établie et maintenue, même si le système Sun Fire V480 est mis hors tension ou vient de démarrer.
  • Page 165 Comment procéder 1. Déterminez la version du logiciel système installé sur votre serveur Sun. Pour ce faire, tapez : # uname -r Le système affiche un numéro de version. 2. Selon le numéro de version affiché, suivez l’une des deux méthodes suivantes : Si la commande uname -r affiche le numéro de version 5.0 (ou ultérieure) : Le fichier /etc/remote du logiciel serveur contient une entrée hardwire appropriée.
  • Page 166 2. Tapez : # eeprom | grep ttya-mode 3. Cherchez la sortie suivante : ttya-mode = 9600,8,n,1,- Cette ligne indique que le port série du serveur Sun Fire V480 est configuré comme suit : 9600 bauds 8 bits Sans parité...
  • Page 167 Insérez le câble dans le connecteur du port série du terminal. 2. Connectez l’autre extrémité du câble série au système Sun Fire V480. Connectez le câble au connecteur du port série (ttya) intégré du système. 3. Branchez le cordon d’alimentation du terminal alphanumérique à une prise terre CA.
  • Page 168 OpenBoot auto-boot? est réglée sur true (valeur par défaut). Comment procéder ensuite Vous pouvez exécuter des commandes système et visualiser des messages système sur le terminal ASCII. Poursuivez votre procédure d’installation ou de diagnostic. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 169 1. Installez la carte graphique dans un emplacement PCI approprié. Cette installation doit être effectuée par un technicien qualifié agréé. Pour plus d’informations, consultez le Sun Fire V480 Server Parts Installation and Removal Guide ou contactez votre conseiller Sun. Chapitre 7 Configuration des périphériques...
  • Page 170 2. Connectez le câble vidéo du moniteur au port vidéo de la carte graphique. Serrez les vis à oreilles pour sécuriser la connexion. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 171 3. Branchez le cordon d’alimentation du moniteur à une prise terre CA. 4. Connectez le câble du clavier USB à un port USB du panneau arrière. 5. Connectez le câble de la souris USB à un port USB du panneau arrière. Chapitre 7 Configuration des périphériques...
  • Page 172 UC/mémoire et les blocs d’alimentation. En revanche, cette règle ne concerne pas les composants suivants : Composants installés ou extraits dans le cadre d’un enfichage ou d’un remplacement à chaud Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 173 Composants installés ou extraits avant installation du système d’exploitation Composants installés pour remplacer un composant déjà reconnu par le système d’exploitation Avant de commencer Attention : avant de mettre le système sous tension, vérifiez que les portes et les panneaux du système sont bien en place. Pour exécuter des commandes logicielles, vous devez configurer un terminal ASCII système, un terminal graphique local ou une connexion tip sur votre système Sun Fire V480.
  • Page 174 « Mise hors tension du système », page 130 « A propos de la communication avec le système », page 75 Pour plus d’informations sur le dépannage et le diagnostic de votre système, consultez le Chapitre 6. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 175 Référence pour les paramètres des variables OpenBoot de la console système Certaines variables de configuration OpenBoot contrôlent les points d’entrée et de sortie de la console système. Le tableau suivant indique comment définir ces variables pour utiliser ttya, RSC ou un terminal graphique local comme console système.
  • Page 176 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 177 C H A P I T R E Configuration des interfaces réseau et du périphérique d’initialisation Ce chapitre explique comment préparer et configurer les interfaces réseau prises en charge. Il porte notamment sur les procédures suivantes : « Configuration de l’interface réseau primaire », page 150 «...
  • Page 178 (-). En revanche, il ne doit pas contenir de point, ni commencer par un nombre ou un caractère spécial. Le nom peut contenir jusqu’à 30 caractères. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 179 4. Déterminez l’adresse IP (Internet Protocol) unique de l’interface réseau, puis prenez-en note. Cette adresse vous sera demandée ultérieurement. Les adresses IP sont affectées par l’administrateur réseau. Chaque périphérique ou interface réseau doit posséder une adresse IP unique. 5. Poursuivez l’installation du système. Revenez au chapitre 1.
  • Page 180 être installés par des techniciens de maintenance qualifiés. Les procédures d’installation de ces composants sont présentées dans le manuel Sun Fire V480 Server Parts Installation and Removal Guide, qui est fourni sur le CD-ROM de la documentation du serveur Sun Fire V480.
  • Page 181 Comment procéder 1. Attribuez un nom d’hôte à chaque nouvelle interface. Ce nom d’hôte doit être unique au sein du réseau. Il doit comporter uniquement des caractères alphanumériques et un tiret (-). En revanche, il ne doit pas contenir de point, ni commencer par un nombre ou un caractère spécial.
  • Page 182 7. Configurez et activez manuellement chaque interface à l’aide de la commande ifconfig. Par exemple, pour l’interface ce2, tapez : sunrise # ifconfig ce2 plumb up Pour plus d’informations, reportez-vous à la page de manuel ifconfig(1M). Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 183 CD-ROM Computer Systems Supplement fourni avec votre version de Solaris. Remarque : ce système Sun Fire V480 est conforme à la norme Ethernet 10/100BASE-T selon laquelle la fonction de test de l’intégrité de la liaison Ethernet 10BASE-T doit toujours être activée sur le système hôte et le concentrateur Ethernet.
  • Page 184 : ok show-devs La commande show-devs affiche la liste de tous les périphériques du système, ainsi que le chemin complet de chaque périphérique PCI. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 185 Comment procéder ensuite Pour plus d’informations sur l’utilisation des microprogrammes OpenBoot, consultez le manuel suivant : OpenBoot 4.x Command Reference Manual, qui figure dans le OpenBoot Collection AnswerBook de votre version de Solaris. Chapitre 8 Configuration des interfaces réseau et du périphérique d’initialisation...
  • Page 186 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 187 Ce chapitre décrit les commandes et les variables de configuration du microprogramme OpenBoot disponibles pour configurer les aspects suivants du système Sun Fire V480 : Surveillance de l’environnement OpenBoot Fonction de reprise automatique du système (ASR) Vous trouverez également dans ce chapitre des informations sur les commandes clavier et les autres méthodes que vous pouvez utiliser pour exécuter des procédures...
  • Page 188 Les commandes env-on et env-off affectent uniquement la surveillance de l’environnement au niveau de OpenBoot. Elles n’ont aucun effet sur les fonctions de surveillance et de contrôle de l’environnement du serveur pendant l’exécution du système d’exploitation. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 189 Si vous utilisez la commande clavier Stop-A pour accéder à l’environnement OpenBoot, le moniteur de surveillance de l’environnement OpenBoot est immédiatement désactivé. Si vous accédez à l’environnement OpenBoot par un autre moyen (en arrêtant le système d’exploitation, en lançant le cycle de démarrage du système ou suite à...
  • Page 190 = boot Pour vider automatiquement la mémoire en cas de blocage du système : A l’invite ok du système, tapez la commande suivante : ok setenv error-reset-recovery = sync Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 191 Activation de la fonction de reprise automatique (ASR) La fonction de reprise automatique du système (ASR) n’est pas opérationnelle tant que vous ne l’avez pas activée au niveau de l’invite ok du système. Comment procéder 1. A l’invite ok du système, tapez les commandes suivantes : ok setenv diag-switch? true ok setenv auto-boot? true ok setenv auto-boot-on-error? true...
  • Page 192 La procédure suivante permet de récupérer les informations sur l’état de la fonction de reprise automatique (ASR). Comment procéder A l’invite ok du système, tapez la commande suivante : ok .asr Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 193 Dans la ligne renvoyée par la commande .asr, les périphériques marqués comme disabled ont été désactivés manuellement à l’aide de la commande asr-disable. La commande .asr répertorie également les périphériques dont les diagnostics intégrés aux microprogrammes sont défaillants et qui ont été automatiquement désactivés par la fonction de reprise automatique OpenBoot.
  • Page 194 Pour plus d’informations sur RSC, reportez-vous aux sections et documents suivants : « A propos de la carte Sun Remote System Control », page 38 Guide de l’utilisateur Sun Remote System Control (RSC) Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 195 Comment procéder Selon que vous souhaitez restaurer la console locale vers votre port local ttya ou votre console graphique locale, exécutez l’une des procédures suivantes. Restauration de la console locale vers le port ttya 1. A l’invite ok du système, tapez les commandes suivantes : ok setenv input-device ttya ok setenv output-device ttya ok setenv diag-out-console false...
  • Page 196 OpenBoot show-devs, un alias de périphérique valide renvoyé par la commande OpenBoot devalias, un identificateur de périphérique provenant du tableau ci-après. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 197 Remarque : dans la mesure où les identificateurs de périphérique ne tiennent pas compte de la casse, vous pouvez les taper indifféremment en majuscules ou en minuscules. Identificateurs de périphérique Périphériques cpu0, cpu1, ... UC 0 – UC 3 Toutes les UC cpu* cpu0-bank0, cpu0-bank1, cpu0-bank2, cpu0-bank3, ...
  • Page 198 « Réactivation manuelle d’un périphérique », page 170 Réactivation manuelle d’un périphérique Vous pouvez utiliser la commande OpenBoot asr-enable pour réactiver un périphérique que vous avez préalablement désactivé avec asr-disable. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 199 Comment procéder 1. A l’invite ok du système, tapez la commande suivante : ok asr-enable identificateur-périphérique où identificateur-périphérique peut représenter : le chemin d’accès complet d’un périphérique matériel renvoyé par la commande OpenBoot show-devs, un alias de périphérique valide renvoyé par la commande OpenBoot devalias, un identificateur de périphérique provenant du tableau ci-après.
  • Page 200 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 201 à remplacer. Ce chapitre vous permet de choisir les meilleurs outils et explique comment les utiliser pour détecter les pièces défectueuses sur le serveur Sun Fire V480. Il vous explique également comment utiliser le voyant Localisation pour isoler un système défectueux dans un local technique de grande taille.
  • Page 202 Localisation. Reportez-vous à la figure de l’Etape 5, page 198. A chaque clic, le voyant de l’état passe de l’état inactif à l’état actif, ou inversement. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 203 2. Désactivez le voyant Localisation. Effectuez l’une des tâches suivantes : En tant que superutilisateur, tapez : # /usr/sbin/locator -f A partir de la console système accessible par l’interface RSC, tapez : rsc> setlocator off A partir de l’écran principal RSC cliquez sur l’icône représentant le voyant Localisation.
  • Page 204 RSC et Sun Management Center, reportez-vous aux manuels : Guide de l’utilisateur Sun Remote System Control (RSC) Guide de l’utilisateur du logiciel Sun Management Center Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 205 Comment procéder 1. Vérifiez les voyants du système. Les trois voyants situés à proximité du coin supérieur gauche du panneau avant sont dupliqués sur le panneau arrière du système. Le tableau suivant présente les informations fournies par l’état des voyants : Voyant Indication Action...
  • Page 206 Les deux voyants à droite de chaque connecteur Ethernet du panneau arrière sont associés aux deux ports Ethernet correspondants. Si le système Sun Fire V480 est connecté à un réseau Ethernet, l’état des voyants Ethernet fournit les informations suivantes :...
  • Page 207 POST Cette section explique comment effectuer un diagnostic POST pour isoler des pannes sur un serveur Sun Fire V480. Pour obtenir des informations générales sur le diagnostic POST et le processus d’initialisation, consultez le Chapitre 6. Avant de commencer Vous devez vérifier que le système est en mode Diagnostic.
  • Page 208 Pour ce faire, exécutez la procédure qui suit. Cette procédure suppose que vous avez configuré une console système. Reportez- vous à la section : « A propos de la communication avec le système », page 75 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 209 Comment procéder 1. Arrêtez le serveur pour obtenir l’invite ok. La procédure à suivre dépend de l’état du système. Dans la mesure du possible, vous devez informer les utilisateurs de l’arrêt du système et arrêter le système progressivement. Pour plus d’informations, reportez-vous à la section « A propos de l’invite ok », page 55.
  • Page 210 Le cas échéant, essayez de remplacer les unités interchangeables sur site indiquées dans les messages d’erreur du test OpenBoot Diagnostics. Pour plus d’instructions sur la procédure de remplacement, reportez-vous au manuel : Sun Fire V480 Server Parts Installation and Removal Guide Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 211 Visualisation des résultats des tests de diagnostic Le programme enregistre un résumé des résultats des derniers tests POST et OpenBoot entre deux cycles de redémarrage du système. Avant de commencer Vous devez configurer une console système. Reportez-vous à la section : «...
  • Page 212 Nom de la variable Valeur Valeur par défaut diag-level diag-switch? false false Pour définir ou modifier la valeur d’une variable de configuration, utilisez la commande setenv : ok setenv diag-level max diag-level = Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 213 Cette section vous aide à choisir l’outil approprié permettant d’isoler une pièce défectueuse sur un système Sun Fire V480. Pour motiver votre choix, vous devez tenir compte des points suivants : 1. Avez-vous vérifié les voyants ? Certains composants du système sont dotés de voyants intégrés vous indiquant...
  • Page 214 Remplacez la pièce Echec d’OBDiag Panne Problème de disque Problème Vérifiez de disque ou de logiciel de logiciel les disques Choix d’un outil pour isoler les pannes matérielles FIGURE 10-1 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 215 4. Envisagez-vous d’exécuter les tests à distance ? Les logiciels Sun Management Center et RSC permettent d’exécuter des tests depuis un poste à distance. En outre, le logiciel RSC permet de réacheminer la sortie de la console système pour visualiser et exécuter à distance des tests (diagnostics POST), qui doivent généralement être exécutés à...
  • Page 216 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 217 également d’avoir un aperçu de l’état des différents aspects et composants du système. Ce chapitre décrit les tâches requises pour surveiller votre serveur Sun Fire V480 à l’aide de ces outils. Il porte notamment sur les procédures suivantes : «...
  • Page 218 à l’aide du logiciel Sun Management Center. En général, vous devez installer le logiciel de la console et du serveur sur des machines autres que les systèmes Sun Fire V480 que vous envisagez de surveiller. Pour plus d’informations, reportez-vous au manuel Guide de l’utilisateur du logiciel Sun Management Center.
  • Page 219 Sun Management Center Supplement for Workgroup Servers. 3. Sur le serveur Sun Management Center, ajoutez le système Sun Fire V480 à un domaine administratif. Vous pouvez effectuer cette opération automatiquement à l’aide de l’outil Discovery Manager ou manuellement en créant un objet à...
  • Page 220 Dans le menu déroulant Views, sélectionnez « Physical View: system ». La vue physique vous permet d’interagir avec les vues photoréalistes du système Sun Fire V480, à savoir les vues avant, gauche, arrière et haut. Lorsque vous mettez en surbrillance un composant matériel ou un élément du système, le programme affiche à...
  • Page 221 Pour plus d’informations sur les vues physiques et logiques, reportez-vous au manuel Guide de l’utilisateur du logiciel Sun Management Center. 7. Surveillez le système Sun Fire V480 à l’aide du tableau des propriétés de données du module Config-Reader. Pour accéder à ces informations : a.
  • Page 222 Notamment, vous souhaitez peut-être définir des alarmes et gérer la sécurité du système. Ces rubriques sont présentées dans le manuel Guide de l’utilisateur du logiciel Sun Management Center, ainsi que les autres documents fournis avec le logiciel Sun Management Center. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 223 Avant de commencer Le serveur Sun Fire V480 doit être configuré avec le logiciel serveur RSC, qui est installé par défaut à partir du CD-ROM Supplement du système d’exploitation. En général, vous devez surveiller le système Sun Fire V480 à partir d’un ordinateur ou d’un PC Sun différent.
  • Page 224 Lors de la configuration des alertes, indiquez l’adresse IP du serveur SMTP : SMTP Server IP address []: 123.111.111.111 g. Indiquez l’adresse électronique de la ou des personnes que vous souhaitez informer : Email address []: monnom@monentreprise.com Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 225 Setting User Password Now ... Password: Re-enter Password: Le microprogramme RSC du système Sun Fire V480 est maintenant configuré. Exécutez la procédure qui suit sur le système de surveillance. 3. A partir du PC ou de l’ordinateur Sun de surveillance, démarrez l’interface utilisateur graphique RSC.
  • Page 226 La représentation du panneau avant est dynamique. En d’autres termes, vous pouvez, à partir d’une console à distance, observer les modifications des réglages du commutateur du serveur Sun Fire V480 ou les changements d’état des voyants. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 227 Tableau d’état des plateaux de ventilateurs c. Activez et désactivez le voyant Localisation du serveur Sun Fire V480. Cliquez sur la représentation du voyant Localisation (voir figure de l’Etape 5, page 198). A chaque clic, le voyant passe de l’état inactif à actif (ou inversement), traduisant ainsi l’état réel du voyant Localisation sur le panneau avant de la...
  • Page 228 Le cas échéant, RSC signale la présence d’un problème en affichant un symbole de panne ou d’avertissement sur chaque graphique concerné et plus visiblement sur chaque onglet concerné. Symboles d’avertissement Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 229 Cliquez sur les autres onglets de la fenêtre Environmental Status pour afficher des informations supplémentaires. 8. Accédez à la console système du serveur Sun Fire V480 à partir de RSC. Procédez comme suit : a. Repérez le panneau de navigation à gauche de l’interface utilisateur graphique RSC.
  • Page 230 123.111.111.111 Comment procéder ensuite Si vous envisagez d’utiliser RSC pour contrôler le serveur Sun Fire V480, vous pouvez configurer des comptes utilisateur RSC supplémentaires. Vous pouvez également configurer des alertes par pageur. Pour essayer l’interface de ligne de commande RSC, vous pouvez utiliser la commande telnet pour vous connecter directement à...
  • Page 231 Solaris Cette section explique comment exécuter les commandes d’informations système Solaris sur un serveur Sun Fire V480. Pour connaître le rôle de ces commandes, reportez-vous à la section « Commandes d’information du système Solaris », page 99 ou aux pages de manuel appropriées.
  • Page 232 OpenBoot Cette section explique comment exécuter les commandes OpenBoot pour afficher différentes informations sur un serveur Sun Fire V480. Pour connaître le rôle de ces commandes, reportez-vous à la section « Autres commandes OpenBoot », page 96 ou aux pages de manuel appropriées.
  • Page 233 Hardware Diagnostic Suite, reportez-vous au manuel intitulé Guide de l’utilisateur du logiciel Sun Management Center. Ce chapitre décrit les tâches nécessaires au contrôle du serveur Sun Fire V480 à l’aide du logiciel SunVTS. Ces tâches comprennent : « Test du système à l’aide du logiciel SunVTS », page 206 «...
  • Page 234 à la section : « Test du système avec le logiciel SunVTS », page 113 Pour cette procédure, nous supposons également que le serveur Sun Fire V480 est « sans tête », c’est-à-dire qu’il n’est pas équipé d’un écran graphique. Dans ce cas, vous accédez à...
  • Page 235 Sur le système d’affichage, tapez la commande suivante : # /usr/openwin/bin/xhost + système-test Remplacez système-test par le nom du système Sun Fire V480 faisant l’objet d’un test. 3. Connectez-vous à distance au système Sun Fire V480 en tant que superutilisateur.
  • Page 236 Les tests sont activés lorsque la case est cochée et désactivés dans le cas contraire. Le répertorie les tests qui servent plus particulièrement à TABLEAU 12-1 l’exécution d’un système Sun Fire V480. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 237 Ethernet. Tests SunVTS servant à l’exécution d’un système Sun Fire V480 TABLEAU 12-1 Unités interchangeables sur site contrôlées par...
  • Page 238 « Accès à la console système via une connexion tip », page 134 Comment procéder 1. Tapez la commande suivante : % pkginfo -l SUNWvts SUNWvtsx SUNWvtsmn Si le logiciel SunVTS est chargé, des informations sur les modules s’afficheront. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 239 Si le logiciel SunVTS n’est pas chargé, un message d’erreur s’affiche pour chacun des modules manquants : ERROR: information for "SUNWvts" was not found ERROR: information for "SUNWvtsx" was not found Composition des modules : Module Contenu Contient le noyau SunVTS, l’interface utilisateur et les tests binaires SUNWvts 32 bits.
  • Page 240 Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 241 A N N EXE Brochage des connecteurs Vous trouverez dans cette annexe des informations de référence sur les ports situés sur le panneau arrière du système et sur l’affectation des broches. Cette annexe comprend les sections suivantes : « Référence pour le connecteur du port série », page 214 «...
  • Page 242 Signaux du connecteur de port série Broche Description du signal Broche Description du signal Requête d’envoi Terre Terminal de données prêt Recevoir données Transmettre données Emetteur prêt Terre Prêt à émettre Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 243 Référence pour le connecteur USB Les deux connecteurs USB (Universal Serial Bus) situés sur le plan médian sont accessibles depuis le panneau arrière. Schéma du connecteur USB Signaux du connecteur USB Broche Description du signal Broche Description du signal +5 V CC +5 V CC Port de données 0 –...
  • Page 244 Transmettre/Recevoir données 0 + Transmettre/Recevoir données 2 – Transmettre/Recevoir données 0 – Transmettre/Recevoir données 1 – Transmettre/Recevoir données 1 + Transmettre/Recevoir données 3 + Transmettre/Recevoir données 2 + Transmettre/Recevoir données 3 – Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 245 Référence pour le connecteur Ethernet RSC Le connecteur Ethernet RSC (Sun Remote System Control) est un connecteur RJ-45 situé sur la carte RSC et accessible depuis le panneau arrière du système. Schéma du connecteur Ethernet RSC Signaux du connecteur Ethernet RSC Broche Description du signal Broche...
  • Page 246 RSC et accessible depuis le panneau arrière du système. Schéma du connecteur de modem RSC Signaux du connecteur de modem RSC Broche Description du signal Broche Description du signal Pas de connexion Sonnerie Pas de connexion Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 247 Référence pour le connecteur série RSC Le connecteur série RSC (Sun Remote System Control) est un connecteur RJ-45 situé sur la carte RSC et accessible depuis le panneau arrière du système. Schéma du connecteur série RSC SERIE Signaux du connecteur série RSC Broche Description du signal Broche...
  • Page 248 Sortie optique désactivée données + (optionnel) Signal terre (optionnel) Entrée différentielle de données – Sortie différentielle de 5V (+/-10%) (optionnel) données – Mode détection erreurs Entrée différentielle de (optionnel) données + Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 249 A N N EXE Spécifications du système Cette annexe contient les spécifications relatives au serveur Sun Fire V480 : « Référence pour les spécifications physiques », page 222 « Référence pour les spécifications électriques », page 222 « Références pour les caractéristiques liées à l’environnement », page 223 «...
  • Page 250 * Courant d’entrée total requis pour les deux prises CA lorsque le système utilise un bloc d’alimentation double ou courant requis pour une prise CA unique lorsque le système utilise un bloc d’alimentation simple. Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 251 Références pour les caractéristiques liées à l’environnement Le tableau suivant présente les spécifications environnementales du système en termes de fonctionnement et de stockage : Paramètre Valeur Fonctionnement Température 5 °C à 35 °C (IEC 60068-2-1&2) Humidité Humidité relative 20 % à 80 % sans condensation à 27 °C au thermomètre humide (IEC 60068-2-3&56) Altitude 0 à...
  • Page 252 : Blocage Dégagement requis Blocage avant seulement 92 cm Blocage arrière seulement 92 cm Blocage avant et arrière 92 cm 92 cm Dégagement à l’avant 92 cm Dégagement à l’arrière Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 253 A N N EXE Mesures de sécurité Cette annexe contient des informations qui vous aideront à effectuer les tâches d’installation et de dépose en toute sécurité.
  • Page 254 Attention : présence de tensions dangereuses. Pour éviter les risques d’électrocution et de danger pour la santé physique, veuillez suivre les instructions. MARCHE : votre système est sous tension (courant alternatif). Guide d’administration du serveur Sun Fire V480 • Février 2002...
  • Page 255 Les rallonges d’usage domestique n’offrent pas de Attention : les unités Sun Fire V480 protection contre les surcharges et ne sont pas contiennent une batterie étanche au plomb prévues pour les systèmes d’ordinateurs. Ne (produits énergétiques portatifs n°TLC02V50).
  • Page 256 GOST-R Certification Mark Guide d’administration du serveur Sun Fire V480 • Février 2002...
