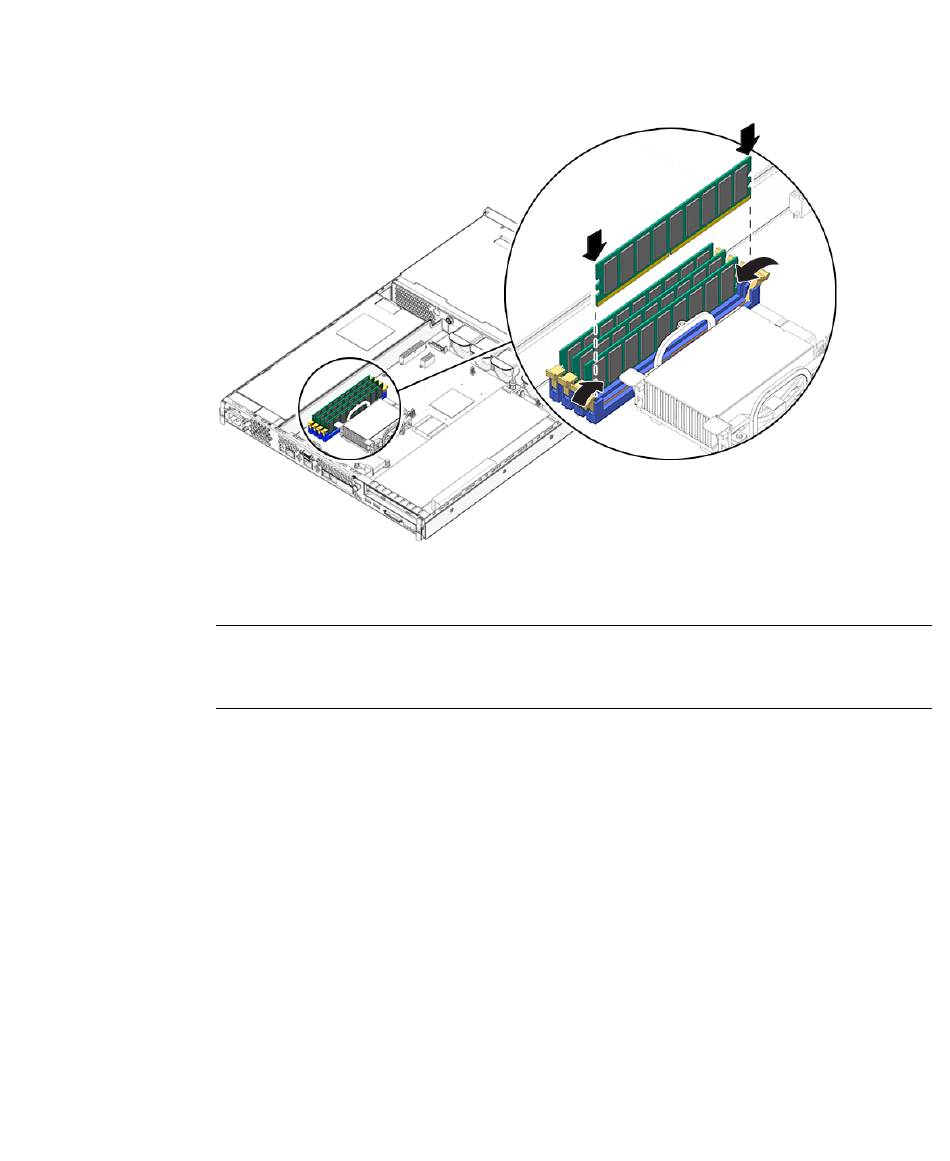

6. Appuyez jusqu'à ce que les attaches s'enclenchent.
FIGURE 1-10
Remarque – Notez que la seconde paire de DIMM visible sur la figure précédente
est optionnelle. La configuration standard comprend uniquement la paire de DIMM
la plus proche de la CPU.
1.10.3
Retrait de la mémoire
1. Mettez le serveur hors tension et débranchez le câble d'alimentation.
Voir
2. Ouvrez le capot arrière.
Voir
3. Repérez le bon socket de DIMM.
4. Ouvrez les loquets situés sur les côtés du socket.
5. Retirez le module du socket.
6. Fermez le capot arrière.
Installation de la mémoire
Section 1.2 « Contrôle de l'alimentation du serveur », page
Section 1.4.3 « Ouverture de la partie arrière du capot », page
Chapitre 1 Installation et retrait des pièces
1-2.
1-7.
1-17
