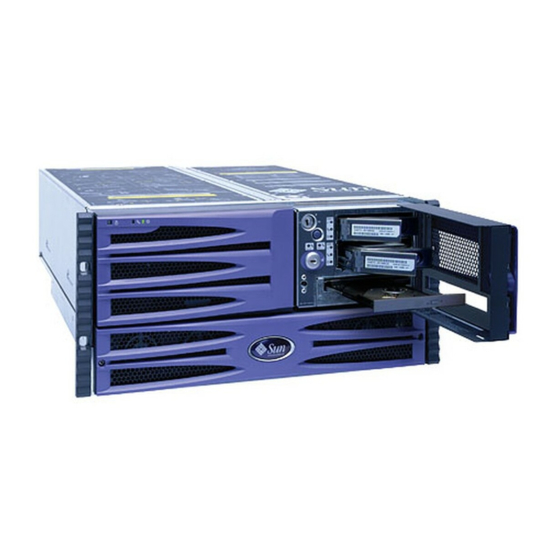

- Page 1 Guide d’installation et de montage en armoire du serveur Sun Fire V490 ™ Sun Microsystems, Inc. www.sun.com N˚ de référence : 817-7741-11 Octobre 2005, révision A Envoyez vos commentaires concernant ce document à l’adresse : http://www.sun.com/hwdocs/feedback...
- Page 2 Copyright 2005 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, Californie 95054, Etats-Unis. Tous droits réservés. Sun Microsystems, Inc. a les droits de propriété intellectuels relatants à la technologie qui est décrit dans ce document. En particulier, et sans la limitation, ces droits de propriété...
-
Page 3: Table Des Matières
Table des matières Préface v Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes 1 Tâches d’installation et de montage en armoire à 4 colonnes 2 Déballage du serveur 3 Inventaire pour le montage en armoire à 4 colonnes 5 Outils requis 6 Fixation des coulisses intérieures au châssis 7... - Page 4 Fixation des câbles au bras de gestion des câbles de type B 45 Restauration de l’armoire 48 Étapes suivantes 48 Caractéristiques de l’armoire à 4 montants 49 Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 5: Préface
Solaris™ et la documentation électronique correspondante. Pour plus d’informations sur ces procédures, reportez-vous au manuel Serveur Sun Fire V490 Guide de démarrage rapide ou à la première partie du Guide d’administration du serveur Sun Fire V490. Organisation de ce document Ce document comprend les chapitres suivants : Le chapitre 1 fournit les instructions relatives à... -
Page 6: Conventions Typographiques
Pour supprimer un fichier, tapez rm nom_fichier. 1 Les paramètres de votre navigateur peuvent être différents de ces paramètres. vi Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 7: Documentation Connexe
Les documents en ligne sont disponibles à l’adresse suivante : http://www.sun.com/products-n-solutions/hardware/docs/ Numéro de Application Titre référence Format Emplacement Informations de Notes sur le serveur Sun Fire V490 817-7467-10 En ligne dernière minute HTML Installation initiale Guide de démarrage rapide du 817-7454-10 Imprimé... -
Page 8: Sites Web Tiers
Veillez à mentionner le titre et la référence de votre document : Guide d’installation et de montage en armoire du serveur Sun Fire V490, n˚ de référence 817-7741-11. viii Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 9: Installation D'un Serveur Sun Fire V490 Dans Une Armoire À 4 Colonnes
Ce chapitre décrit l’installation d’un serveur Sun Fire V490 dans une armoire d’extension Sun à quatre colonnes ou une armoire EIA de 48,26 cm (19 pouces) de large. Pour obtenir des instructions sur l’installation du serveur Sun Fire V490 dans une armoire à 2 colonnes, reportez-vous au chapitre 2. -
Page 10: Tâches D'installation Et De Montage En Armoire À 4 Colonnes
« Fixation des câbles au bras de gestion des câbles de type B », page 45 Restaurez l’armoire. « Restauration de l’armoire », page 48 Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 11: Déballage Du Serveur
Vérifiez que vous avez bien reçu toutes les pièces commandées. Les périphériques qui ne sont pas installés en usine sont livrés séparément. Contactez Sun Microsystems, votre distributeur ou votre revendeur agrée si un élément venait à manquer. Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes... - Page 12 Installation and Removal Guide pour obtenir des instructions sur l’installation ou contactez un technicien qualifié agréé. Remarque - Les kits de montage en armoire à 2 colonnes sont livrés séparément. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 13: Inventaire Pour Le Montage En Armoire À 4 Colonnes
A) Gabarit d’alignement Vis 10-32 Vis M4 Écrous 8-32 (inclus avec bras de gestion des câbles de type A) Bloc de coulissage Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes... -
Page 14: Outils Requis
à molette pour fixer les écrous sur les supports de montage ; ■ un tournevis ou une clé à douille 11/32 pour installer les broches de montage. ■ Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 15: Fixation Des Coulisses Intérieures Au Châssis
Fixez les coulisses intérieures sur le châssis en utilisant quatre vis M4 par glissière. Placez l’extrémité de chaque coulisse à l’avant du système. Alignez le premier trou de la coulisse avec le premier trou du châssis. Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes... -
Page 16: Préparation De L'armoire
Reportez-vous aux instructions fournies avec votre armoire. En retirant les panneaux latéraux, vous pouvez accéder plus facilement aux écrous et aux vis servant à fixer le serveur dans l’armoire. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 17: Localisation Des Trous De Montage
fixation supérieure Trous pour le montage en armoire à 2 colonnes Ouverture pour vis de fixation inférieure Trous pour le montage en armoire à 4 colonnes Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes... -
Page 18: Instructions D'installation Des Groupes Coulissants
Installez les groupes coulissants à la position la plus basse possible. ■ Installez les autres serveurs dans l’armoire en partant de la base et en remontant. ■ Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 19: Installation Des Groupes Coulissants
Positionnez un groupe coulissant dans l’armoire en face des repères des trous de montage. 8-32 Écrou de fixation Groupe coulissant Support de montage arrière Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes... - Page 20 Sans trop forcer, serrez les écrous qui fixent le support de montage arrière au groupe coulissant. Ne serrez pas complètement les écrous. e. Répétez cette procédure pour fixer l’autre support de montage arrière. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 21 Remarque - Ne serrez pas complètement les vis fixant les supports aux rails de montage verticaux avant d’avoir vérifié, à l’aide du bloc de coulissage, que les rails sont régulièrement espacés et alignés. Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes...
- Page 22 10-32 Partiellement vissées 5. Répétez les étapes 3 et 4 pour fixer l’autre groupe coulissant. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 23 À l’arrière de l’armoire, placez le bloc de coulissage sur les groupes coulissants gauche et droit. d. Une fois le bloc de coulissage en place, vissez complètement le support arrière. Bloc de coulissage 10-32 Complète- ment vissées Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes...
- Page 24 7. Vérifiez que chaque groupe coulissant est entièrement rentré dans l’armoire, comme indiqué dans l’illustration suivante. 8. Serrez complètement les trois écrous de fixation 8-32 du support de montage arrière. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 25: Installation Du Serveur Dans L'armoire
Remarque - Vérifiez que les coulisses intérieures fixées au serveur sont insérées dans les coulisseaux à roulements à billes et que le serveur est de niveau lorsque vous l’introduisez dans ces coulisseaux. Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes... - Page 26 Remarque - Si vous avez complètement sorti le serveur de l’armoire, appuyez sur le dispositif de chaque coulisse intérieure pour faire glisser une nouvelle fois le serveur dans l’armoire. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 27 4. Fixez le serveur aux rails de montage verticaux avant à l’aide des quatre vis M6 ou des quatre vis 10-32 fournies dans le kit de montage. 10-32 Chapitre 1 Installation d’un serveur Sun Fire V490 dans une armoire à 4 colonnes...
- Page 28 Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 29: Installation D'un Serveur Sun Fire V490 Dans Une Armoire À 2 Colonnes
Installation d’un serveur Sun Fire V490 dans une armoire à 2 colonnes Ce chapitre fournit des instructions détaillées pour installer un serveur Sun Fire V490 dans une armoire à deux colonnes. Remarque - Lorsqu’un serveur Sun Fire V490 est installé dans une armoire à... -
Page 30: Tâches D'installation Et De Montage En Armoire À 2 Colonnes
Remarque - La procédure est différente si vous installez le serveur dans une armoire équipée. Reportez-vous à la section « Installation du serveur dans une armoire équipée », page 29 pour obtenir des instructions. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 31: Inventaire Avant Le Montage En Armoire À 2 Colonnes
10-32 x 1/2 (2) 10-32 x 3/4 (8) Outil requis Lors du montage en armoire du serveur, vous aurez également besoin d’un tournevis cruciforme long n˚ 2. ■ Chapitre 2 Installation d’un serveur Sun Fire V490 dans une armoire à 2 colonnes... -
Page 32: Fixation Des Supports De Montage Au Châssis
Fixation des supports de montage au châssis ● Fixez les supports de montage au châssis en utilisant trois vis M4 par support. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 33: Localisation Des Trous De Montage
Vous pouvez maintenant installer le serveur dans l’armoire. Reportez-vous à la section « Installation du serveur dans une armoire équipée », page Chapitre 2 Installation d’un serveur Sun Fire V490 dans une armoire à 2 colonnes... -
Page 34: Installation Des Vis De Montage
Laissez un espace de 0,64 cm (0,25 pouce) entre la tête des vis et le rail de montage. 0.25" 10-32 x 1/2 10-32 x 1/2 Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 35: Installation Du Serveur Dans L'armoire
Faites glisser le serveur vers le bas pour le faire reposer sur les vis de montage. 3. Fixez le serveur aux rails de montage verticaux en utilisant six vis 10-32, deux vis et la vis de montage sur chaque côté. Chapitre 2 Installation d’un serveur Sun Fire V490 dans une armoire à 2 colonnes... - Page 36 Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 37: Installation Du Serveur Dans Une Armoire Équipée
Comptez six unités de rack (26,67 cm/10,5 pouces) par serveur. 3. Fixez les vis supérieures et inférieures aux rails de montage verticaux droit et gauche en utilisant un tournevis cruciforme n˚ 2. Chapitre 2 Installation d’un serveur Sun Fire V490 dans une armoire à 2 colonnes... -
Page 38: Fixation Des Câbles Système
L’étape suivante consiste à connecter les cordons d’alimentation et un câble Ethernet. Pour plus d’informations sur les emplacements des connecteurs du panneau arrière, reportez-vous au Guide d’administration du serveur Sun Fire V490. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 39: Installation Du Bras De Gestion Des Câbles Et Des Câbles Système
Guide d’administration du serveur Sun Fire V490. Avant de suivre les instructions de ce chapitre, vérifiez que vous avez bien installé le serveur Sun Fire V490 dans une armoire à deux ou quatre colonnes (reportez-vous aux chapitres 1 et 2). -
Page 40: Détermination Du Type Du Bras De Gestion Des Câbles Inclus Avec Le Système
Reportez-vous à la section gestion des câbles de type A », page « Installation du bras de gestion des câbles de type B », page Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 41: Installation Et Fixation Des Câbles Au Bras De Gestion Des Câbles De Type A
Installation et fixation des câbles au bras de gestion des câbles de type A Les instructions suivantes s’appliquent au bras de gestion des câbles de type A. Si vous avez reçu un bras de gestion des câbles de type B, reportez-vous à la section «... - Page 42 Fixez la broche à la coulisse à l’aide de deux écrous 8-32. Broche Tenons sur de montage la coulisse intérieure 8-32 Écrous de fixation Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 43 4. Fixez l’autre broche de montage sur les tenons placés en diagonale sur le groupe coulissant opposé. a. Localisez ces deux tenons sur le groupe coulissant opposé. b. Retirez les capuchons de protection des tenons. c. Positionnez les trous en diagonale de la broche de montage sur les deux tenons qui se trouvent sur le groupe coulissant.
- Page 44 Faites glisser la charnière située sur le bras de gestion des câbles dans la charnière qui se trouve sur la broche de montage fixée au groupe coulissant jusqu’à ce que les ouvertures des deux charnières soient alignées. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 45 d. Localisez la broche située à l’extrémité du bras de gestion des câbles. Celle-ci permet de fixer le bras à la broche du groupe coulissant. e. Insérez la broche dans les ouvertures alignées des charnières fixées au groupe coulissant et au bras de gestion des câbles. Puis, poussez-la fermement vers le bas jusqu’à...
-
Page 46: Fixation Des Câbles Au Bras De Gestion Des Câbles De Type A
Remarque - Cette procédure illustre l'acheminement des cordons d’alimentation et du câble Ethernet et leur fixation au bras de gestion des câbles. Il est possible que votre système comporte d’autres câbles. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... - Page 47 1. Si nécessaire, faites glisser le châssis doucement hors de l’armoire d’environ 7,62 cm (3 pouces). Vous pouvez ainsi accéder aisément au bras de gestion des câbles. 2. Localisez les deux pattes métalliques situées sur la première section du bras de gestion des câbles et les trois pattes situées sur la troisième section de ce même bras.
- Page 48 8. À l’aide des attaches velcro, fixez les cordons et les câbles sur la première section et la section centrale du bras de gestion des câbles. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 49 Donnez du mou Attaches velcro Chapitre 3 Installation du bras de gestion des câbles et des câbles système...
-
Page 50: Installation Et Fixation Des Câbles Au Bras De Gestion Des Câbles De Type B
Sun vous recommande de monter l’extrémité du bras de gestion des câbles la plus proche du panneau arrière du système, du côté où se trouvent les cartes PCI. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... -
Page 51: Installation Du Bras De Gestion Des Câbles De Type B
Montage sur le groupe coulissant Droit Gauche Remarque - Dans le cas du système Sun Fire V490, installez le bras de gestion des câbles sur la coulisse intérieure gauche et le groupe coulissant droit. ▼ Installation du bras de gestion des câbles de type B Remarque - Vous devez déterminer l’emplacement de montage approprié... - Page 52 B sur un autre système. Reportez-vous à la section « Détermination de l’emplacement de montage adéquat », page 42 avant d’installer le bras de gestion des câbles sur le serveur Sun Fire V490. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 53: Fixation Des Câbles Au Bras De Gestion Des Câbles De Type B
4. Fixez l’autre extrémité du bras de gestion des câbles au groupe coulissant. a. Localisez l’extrémité du groupe coulissant. a. Placez le bras de gestion des câbles de sorte que la plaque à charnière glisse dans l’extrémité du groupe coulissant. b. - Page 54 Les câbles doivent être suffisamment lâches pour que les charnières fonctionnent librement sans que les câbles soient pliés ou courbés. Attaches velcro Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
- Page 55 6. Acheminez les câbles le long de la section centrale du bras de gestion des câbles. Répartissez les câbles de manière égale au-dessus et au-dessous de la section centrale du bras de gestion des câbles et fixez-les à l’aide des attaches velcro. Les câbles doivent être suffisamment lâches pour que les charnières fonctionnent librement sans que les câbles soient pliés ou courbés.
-
Page 56: Restauration De L'armoire
L’étape suivante consiste à configurer une console système, à mettre le serveur sous tension et à installer le système d’exploitation Solaris. Reportez-vous au guide d’installation du serveur pour obtenir des instructions spécifiques. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005... - Page 57 A N N E X E Caractéristiques de l’armoire à 4 montants La conception du serveur vous permet d’installer celui-ci dans une armoire d’extension Sun de 184 cm (72 pouces) de haut ou dans une armoire EIA standard présentant les caractéristiques énoncées dans le tableau ci-après. Vous devez disposer d’un kit de montage en armoire Sun pour chaque serveur à...
- Page 58 Pour plus d’informations sur le débit d’air et la capacité de refroidissement, reportez-vous au manuel Site Planning Guide for Entry- Level Servers Version 1.5. Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
-
Page 59: Caractéristiques De L'armoire À 4 Montants
Caractéristiques de l’armoire à quatre colonnes (suite) TABLEAU A-1 Élément Caractéristique Rails de montage L’armoire doit être équipée de deux paires de rails de montage verticaux verticaux (une paire à l’avant, une paire à l’arrière) conformes à la norme EIA (RETMA) relative à l’espacement des trous de montage. Les rails avant et arrière doivent respecter un espacement de 46,5 cm (18,3 pouces), entre les centres de deux trous de montage, à... - Page 60 Guide d’installation et de montage en armoire du serveur Sun Fire V490 • octobre 2005...
