18.2 Sortie de courbe linéaire périodique - fonction RAMP
Les signaux linéaires permettent de contrôler le comporte-
ment dynamique dans le temps d'objets à tester ou de cir-
cuits de mesure complets. Un exemple est le comportement
d'un circuit de régulation lorsqu'on entre la valeur de consi-
gne sur l'entrée analogique de valeurs de consigne du régu-
lateur. Dans ce mode de sortie, cet appareil peut remplacer
des matériels et des logiciels plus coûteux pour construire
des équipements de test de longue durée avec courbes
cycliques.
Les paramètres d'entrée des courbes linéaires ci-dessous
sont les suivants :
•
Grandeurs de sortie programmables : tension U, chute
d'intensité I Sink, source d'intensité I Source, résistance
R et température temp.
•
Selon la grandeur de sortie, vous pouvez programmer
des limites de plage inférieure (Start) et supérieure (End).
Pour les signaux normaux, elles sont fixes : 0 ... 10 V et
0/4 ... 20 mA ; sinon, vous pouvez les sélectionner sur la
plage globale.
•
Temps de montée t1 et temps de descente t3
programmables de 0 seconde à 60 minutes.
•
Temps de séjour t2 à la limite supérieure ou inférieure de
la plage programmable de 0 seconde à 60 minutes.
•
Il existe 2 types de courbe linéaire :
– unique : t1, t2, t3
– répétée : t1, t2, t3, t2, t1, t2, t3, ...

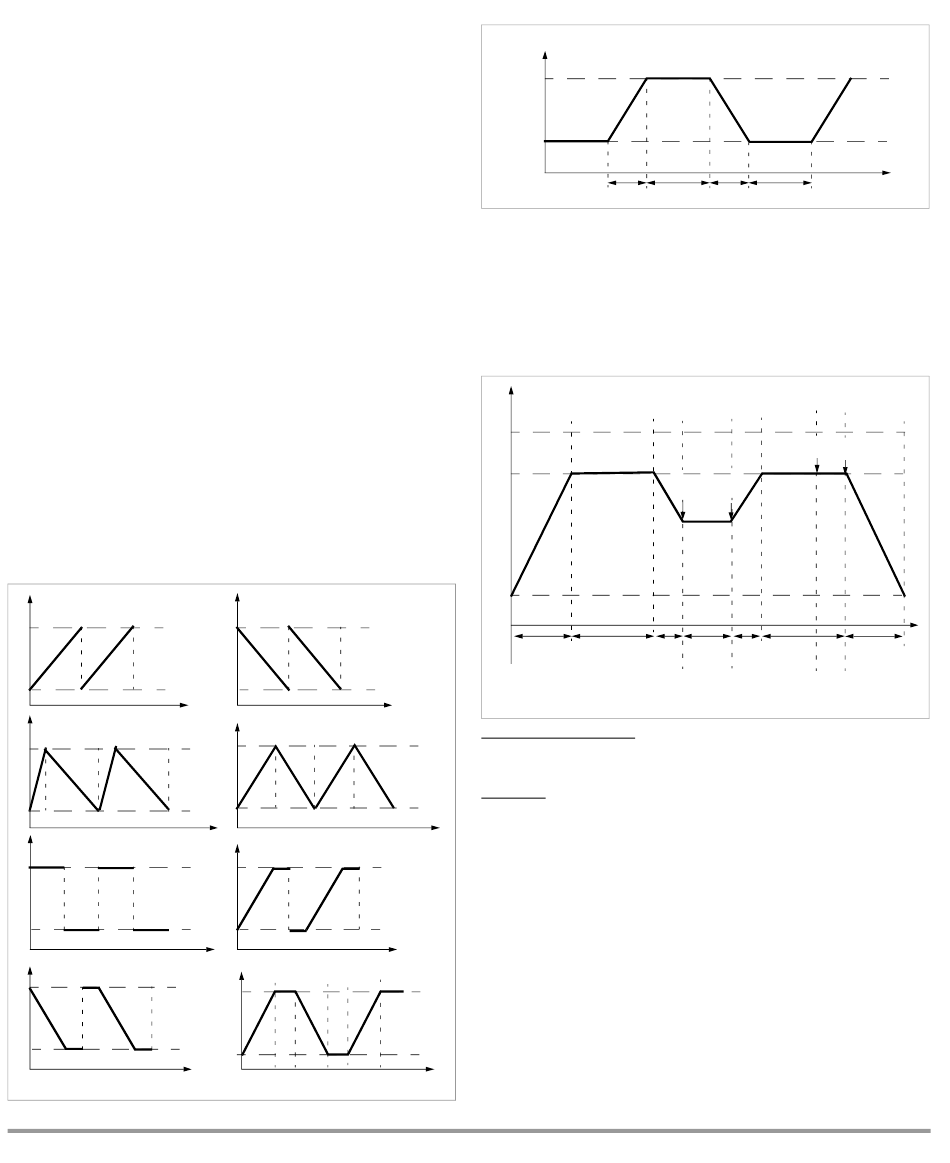

Exemples de courbes linéaires
24
Exemple de courbe linéaire périodique
Sortie
Arrêt
Lance-
ment
t1
Courbe linéaire manuelle
Après avoir entré tous les paramètres comme indiqué sur le
menu de la page 25, vous pouvez déclencher des rampes
ascendantes avec les touches " et !.
L'exemple suivant montre le rapport entre le signal de sortie
et les pressions sur les touches.
Exemple de courbe linéaire manuelle
U [V]
t1 up
t2 run
t3 dn t3 hld t3 up t3 run t3 hld t1 dn
LCD:
10 V
2 V
t1
t2
➀
Paramètres de rampe : grandeur de sortie : U (plage 0 ... 15 V),
Start = 2 V, End = 10 V, t1 = 5 s, t2 = 8 s, t3 = 5 s,
repeat = Yes (oui pour la courbe périodique)
Légende
1 Vous lancez la courbe en appuyant sur ↵ lorsque le mes-
sage ramp start 'affiche ; voir le menu de la page 26.
2 La courbe descendante s'interrompt pendant le temps de
descente t3 lorsque vous appuyez sur la touche " ou !.
3 Une courbe ascendante est lancée pendant le temps de
descente t3 restant lorsque vous appuyez sur la touche ".
4 La courbe s'interrompt lorsque vous appuyez sur la tou-
che " ou !
5 Une courbe descendante est lancée lorsque vous
appuyez sur la touche !; le reste du temps de séjour est
annulé.
6 Vous arrêtez la courbe linéaire en appuyant longtemps sur
les touches " et ! (2 signaux sonores doivent retentir).
t2
t2
t3
interruption
reprise
stop
cont
interruption reprise
stop
cont
t3
t3
t2
!"
"
!"
!
➁
➂
➃ ➄
GOSSEN METRAWATT GMBH
t
t1
"
!
+
➅
