chapitre 7
max.
250 V !
1
Ecran (LCD)
2
Touche ON|OFF (Marche/Arrêt), fonctions de menu
Mode Menu : Appel des sous-menus/validation des entrées
3
Touche DATA|CLEAR pour mémoriser et effacer les valeurs de
mesure et les valeurs MIN ou MAX
Mode Menu : Sélection des paramètres
à l'état bloqué
Augmentation des valeurs
4
Touche MAN|AUTO pour sélectionner manuellement la plage de mesure
Mode Menu : Sélection des paramètres
à l'état passant
Diminution des valeurs
5
Touche ESC|FUNC pour sélectionner les plages ou les fonctions
Mode Menu :Abandon du niveau de menu et
retour au niveau supérieur
Abandon de l'entrée d'un paramètre
sans mémorisation
6
Sélecteur rotatif des fonctions de mesure et de génération
7
Bornes de sortie du générateur d'étalonnage
8
Prise pour adaptateur secteur NA5/600
9
Bornes d'entrée de mesure et de détection
10 Marque d'étalonnage DKD, voir page 5
2
→ chapitre 4
1
→ chapitre 2
2
→ chapitre 5
3
→ chapitre 3
4
→ chapitre 7
5
et suivants
→ chapitre 3
6
→
chapitre 12
7
et suivants
→ chapitre 1
10
→ chapitre 2
8
Pas d'entrée de mesure !
!
Na pas appliquer de tension étrangère
sauf chute d'intensité
1
2
3
4
5
6
21
15 16 15
20
19 18 17 17

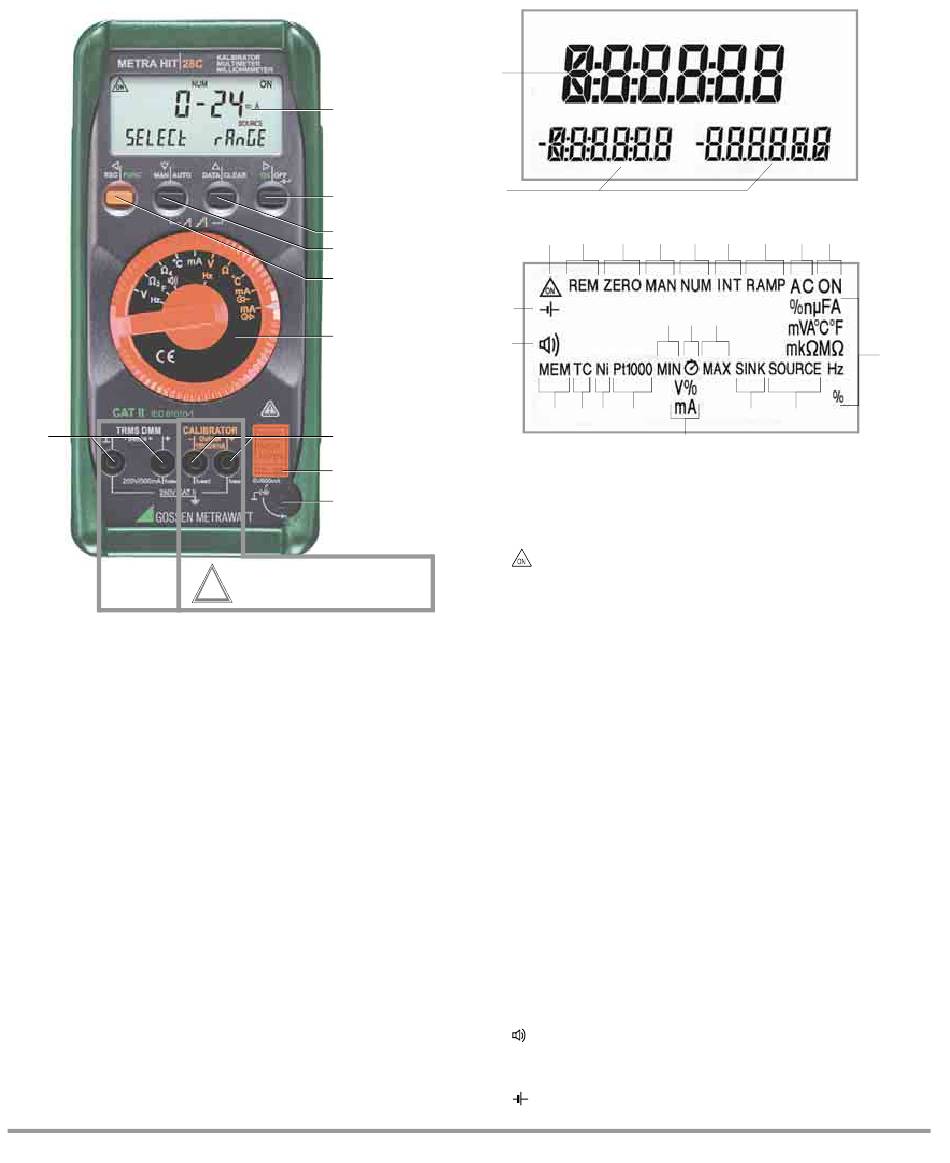

Symboles de l'écran numérique
1
Afficheur principal avec virgule et signe de polarité
2
Afficheurs auxiliaires avec virgule et signes de polarité
3
: Multimètre en mode permanent,
en mode d'émission, le symbole ON clignote à la fréquence
de mémorisation
4
REM : Mode de mémorisation, s'éteint lorsque la communication
avec l'interface a été arrêtée avec les touches ou le sélecteur
5
ZERO : Tarage du zéro
6
MAN : Changement manuel de plage de mesure
7
NUM : Entrée numérique du signal de sortie
8
INT : Fonction d'intervalle activée
9
RAMP :Fonction de rampe activée
10 AC : Intensité/tension alternative
11 ON : Sortie du générateur d'étalonnage activée
12 Unité de mesure (si clignotant, voir chapitre 23 , page 39)
13 SOURCE : Source de courant activée
14 SINK : Chute de courant activée
15 MIN/MAX : Affichage de la plus petite/grande valeur mémorisée
16 Indications de temps pour la fonction MIN/MAX
17 Ni/Pt1000 : Sonde de température choisie
18 TC : Thermocouple
19 MEM : Mode "Mémorisation" activé
20
:
Signal sonore activé
Le vibreur retentit lorsque la fonction correspondante est
sélectionnée
21
: Tension des piles trop faible (< 3,5 V), remplacer les piles
7
8
9
10
11
14
13
12
