Générateur d'intensité et chute d'intensité
➭
Connectez l'objet à étalonner au générateur d'étalon-
nage avec les cordons de mesure.
➭
Sélectionnez avec le sélecteur rotatif la fonction d'étalon-
nage Chute d'intensité mA (
mA (
).
➭
Appuyez sur Esc jusqu'à ce que s'affiche le menu de sé-
lection de plage.
➭
Sélectionnez la plage de génération désirée
0 ... 20 mA, 4 ... 20 mA ou 0 ... 24 mA
avec les touches !".
➭
Appuyez sur la touche ↵ pour afficher le menu de sortie.
➭
Réglez la valeur de génération :
Avec les touches # $, sélectionnez la position du chiffre
que vous voulez changer et avec les touches !", changez
le chiffre.
Le symbole ON indique que la source d'intensité est activée.
15.1 Chute d'intensité - simulation d'un transmetteur à deux fils
Vous pouvez simuler une chute d'intensité (0 ... 24 mA) ou la
charge d'une boucle d'intensité. Pour cela, le générateur
d'étalonnage régule le courant transmis aux bornes du géné-
rateur d'étalonnage par une source d'alimentation externe,
indépendamment de la tension continue présente aux bornes
(4 ... 27 V). Le générateur d'étalonnage fait varier la résis-
tance interne de manière à ce que la valeur du courant qui
circule soit la valeur programmée.

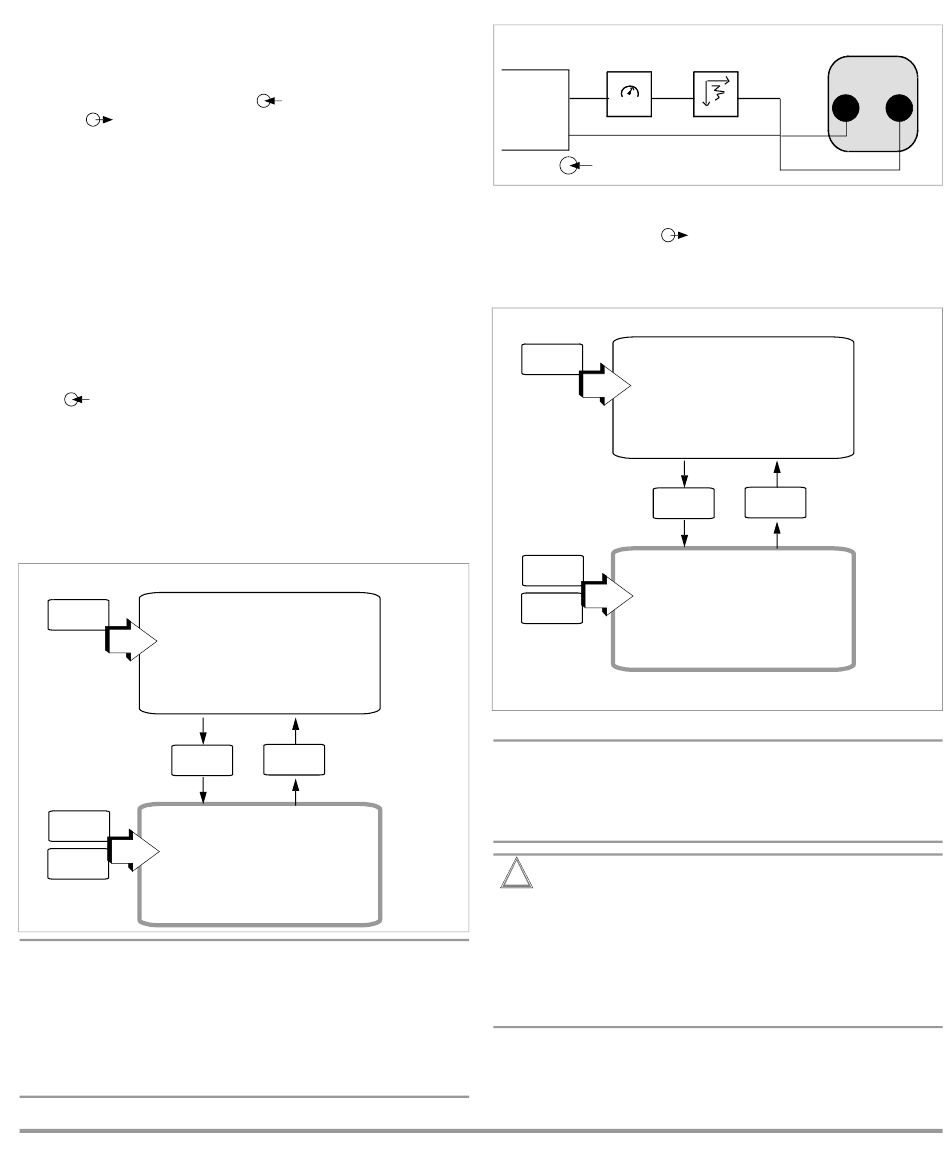

Menu de sélection de plage
!"
Plage
d'intensité
seleCt
↵
!"
13.452
# $
4-20
Hauteur
d'intensité
!
Remarque !
La dernière plage de génération programmée est
mémorisée. La tension aux bornes du générateur
d'étalonnage ne doit pas excéder 27 V en mode de
chute d'intensité, sinon il se produit une surcharge
thermique qui fait fondre le fusible F3.
Si la tension est trop faible le message LoVolt s'affi-
che.
GOSSEN METRAWATT GMBH
) ou Source d'intensité
ON
NUM
4-20
m A
SINK
range
ESC
NUM
ON
m A
SINK
SINK
mA
Exemple de circuit de mesure avec transmetteur à deux fils
Périphériques
+
Alimen-
tation
–
24 V
4 ... 20 mA = 0 ... 100 °C
15.2 Source d'intensité
La simulation d'une source d'intensité se fait avec l'alimenta-
tion interne.
Menu de sélection de plage
!"
Plage
d'intensité
seleCt
!"
13.452
# $
0-20
Hauteur
d'intensité
!
Remarque !
Le circuit de régulation interne de la source d'inten-
sité est surveillé: si la chute de tension à la charge
externe est supérieure à 20 V ou si le circuit électrique
est interrompu le message „Hi burd" s'affiche.
!
Attention !
En ce mode il ne faut pas appliquer de tension ex-
terne aux bornes du générateur d'étalonnage.
Dans la partie générateur d'étalonnage l'appareil est
protégé par un fusible F3 remplaçable contre de brè-
ves tensions de service élevées et des tensions ex-
ternes jusqu'à la tension de calcul maximale (250 V)
en cas d'erreur de manipulation par l'utilisateur.
CALIBRATOR
+
–
–
ON
NUM
0-20
m A
SOURCE
range
↵
ESC
NUM
ON
m A
SOURCE
mA
Output
+
