3.6 Présentation du compartiment de connexion
1 Borne de sortie négative commune
2 Borne plus de charge connexion intelligente
3 Parois isolantes pour les connexions CC
4 Borne plus de charge sortie 2
5 Borne plus de charge sortie 1
6 Bornes à vis de l'entrée CA

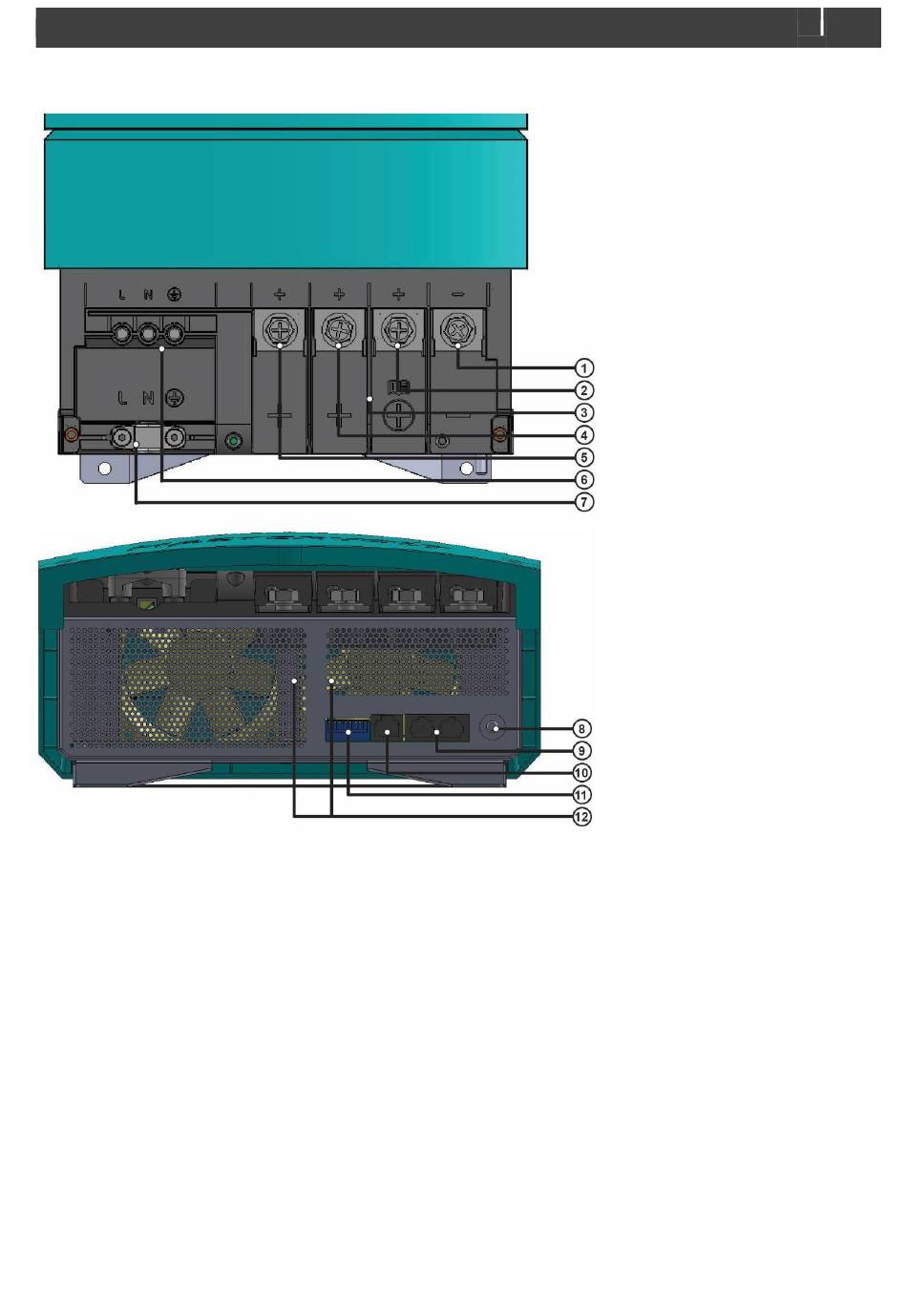

Figure 2 : Compartiment de connexion
Remarques :
˗
Si la température de la batterie se maintient entre 15 et 25 °C, le branchement du capteur de température de batterie est
optionnel.
˗
Le ChargeMaster Plus n'est prévu que pour la connexion à un panneau de contrôle à distance compatible MasterBus.
˗
Lors de la création d'un système parallèle pour plusieurs unités ChargeMaster Plus, les unités doivent être exclues de tout
système de mesure de l'isolation.
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation
7 Clip pour câblage CA
8 Connexion de sécurité à la terre
9 Connexion MasterBus
10 Connecteur du capteur de température
11 DIP switches
12 Ouvertures de ventilation
