Zone de bouton de navigation:
Appuyer/Cliquer sur le bouton de gauche permet de visua-
liser l'unité précédente.
Appuyer/Cliquer sur le bouton de droite permet de visua-
liser l'unité suivante.
Appuyer/Cliquer sur le bouton "Montée" permet de
visualiser la page précédente des paramètres de l'unité
sélectionnée.
Appuyer/Cliquer sur le bouton "Descente" permet de
visualiser la page suivante des paramètres de l'unité sélec-
tionnée.

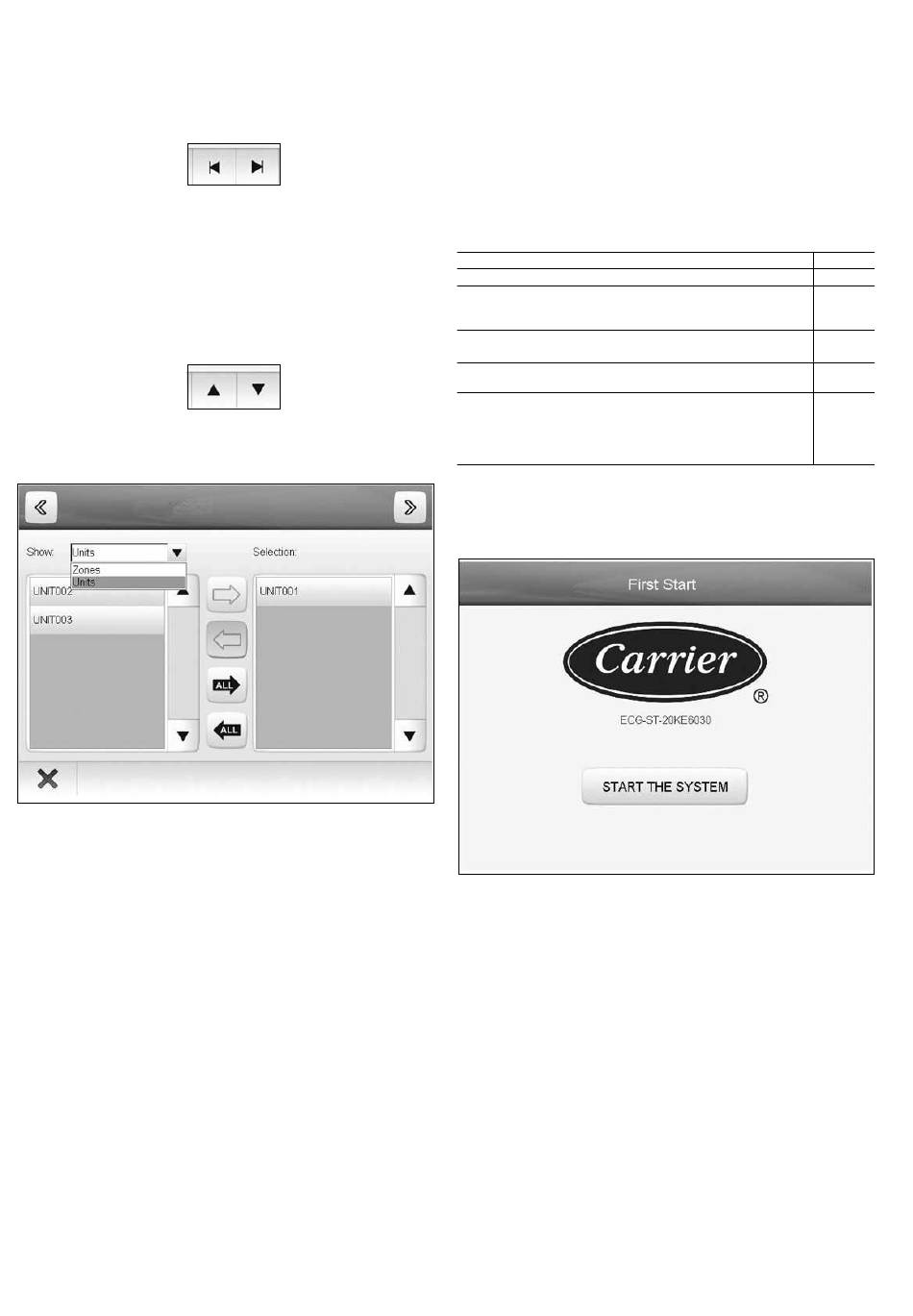

6.1.3 - Ecran de sélection multiple (double liste)
1
Légende:
1
Liste déroulante
La liste déroulante agit comme un filtre. A l'aide de celle-
ci, visualiser les unités terminales ou visualiser les zones
contenant les unités terminales (liste de gauche).
Les unités ou les zones sélectionnées se situent dans la
colonne de droite.
Appuyer/cliquer sur le bouton "ALL" pour glisser toutes
les unités ou toutes les zones dans la liste de sélection.
Pour une sélection unité par unité ou zone par zone:
Appuyer/cliquer sur le nom de l'unité ou le nom de la zone
afin de la sélectionner. L'unité ou la zone sélectionnée est
ainsi surlignée.
Les boutons "flèche" qui pointent vers la droite permet-
tent de glisser les unités sélectionnées dans la liste de
sélection, soit une par une, soit toutes.
Les flèches montée/descente situées de chaque coté des
listes permettent de changer de page. Les sélections effec-
tuées sur les pages précédentes sont conservées.
Les boutons "flèche" qui pointent vers la gauche permet-
tent un glissement de la liste de sélection vers l'autre liste
(désélection), soit une par une, soit toutes.
6.2 - Mise en route du système / Assistant de
Configuration
Vérifier les points suivants et se référer à la liste des points
à vérifier avant de continuer la mise en route:
A Vérifier
Les bus primaire et secondaire sont raccordés au NSM
Toutes les étiquettes des unités terminales sont collées sur
le plan physique de l'installation afin de les localiser plus
facilement. Il est conseillé de l'avoir devant soi.
La partie métallique du boîtier NSM est reliée à la terre
(impératif)
Tous les composants sont sous tension (groupe de produc-
tion, régulateurs NTC (unité terminale, NSM).
S'assurer de nouveau que la connexion physique des en-
trées et sorties digitales est correcte.
Ne pas raccorder le NSM au réseau local (Ethernet) sans
avoir préalablement configuré une adresse IP validée par
l'administrateur réseau.
Lors de la première mise sous tension, l'assistant de confi-
guration démarre pour guider l'utilisateur dans la configu-
ration du système.
NOTES:
•
L'assistant de configuration ne peut être exécuté à
la fois sur l'écran tactile et par l'intermédiaire d'un
navigateur internet.
Si le NSM est mis hors tension lors des étapes de
•
l'assistant de configuration alors il redémarrera à la
première étape.
Tous les écrans de l'assistant de configuration seront
•
par la suite accessibles.
Oui/Non
15
