5 - RACCORDEMENT DU NSM
ATTENTION: toute l'installation doit être faite HORS
TENSION.
5.1 - Recensement des unités terminales
Coller sur le plan du site, les étiquettes autocollantes,
prises sur les unités terminales et comportant le n° de série
(check list).
5.2 - Raccordement des bus primaire et secondaire
et alimentation du NSM
Matériel de câblage nécessaire (fourni par l'installateur):
•
1 petit tournevis (type AC 3.5).
•
Câbles de type 2 x 1 mm
tion en 24 V.d.c.
Séquence de connexion préconisée:
•
Utiliser l'un des deux connecteurs oranges 3 points
fournis afin de connecter le bus primaire au NSM.
•
Utiliser le second connecteur orange 3 points fourni
afin de connecter le bus secondaire au NSM.
•
Utiliser le connecteur noir 2 points fourni afin de
connecter l'alimentation du NSM.
•
Se reporter au schéma de principe de câblage, page
précédente.
6 - UTILISATION DU NSM

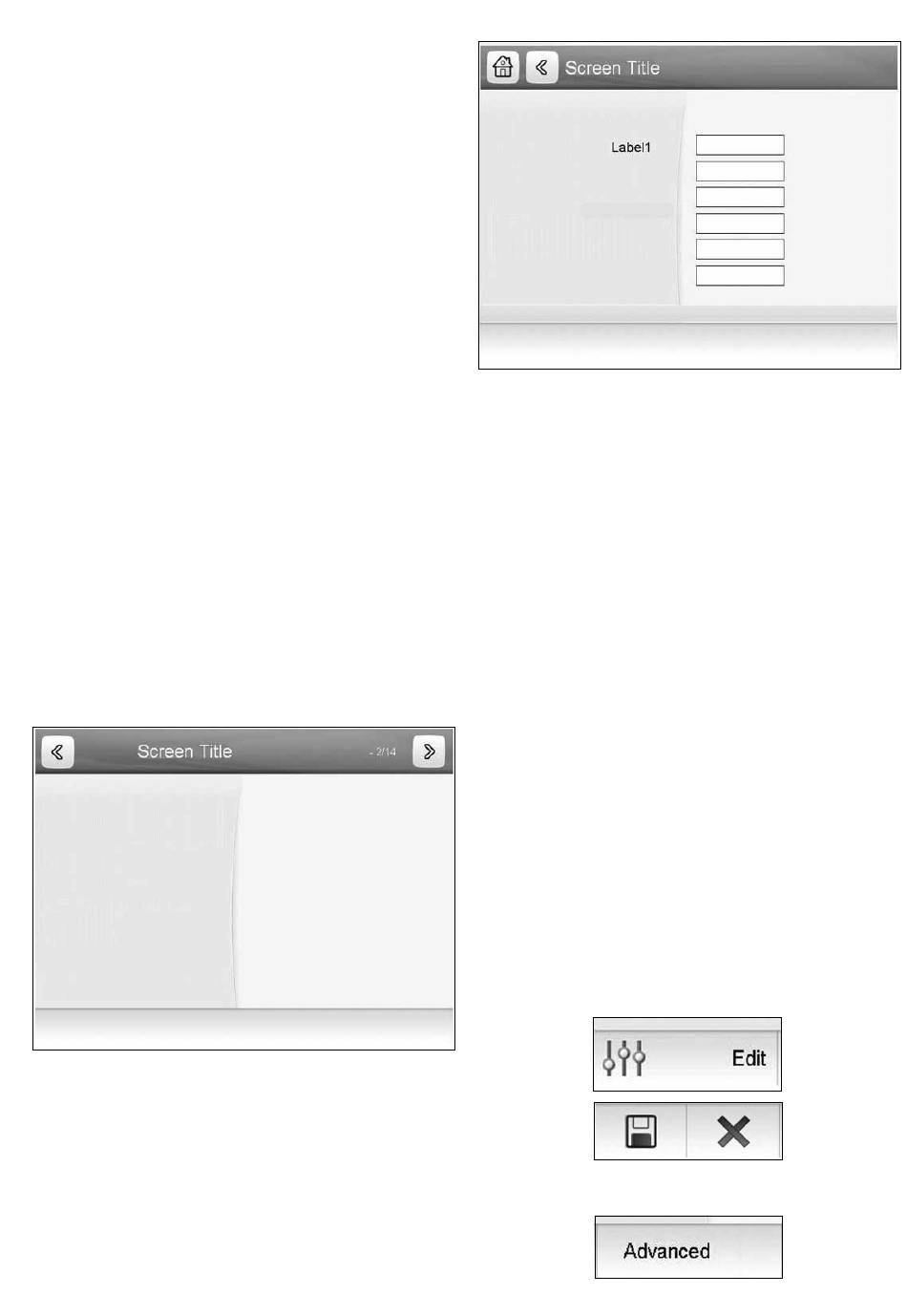

6.1 - Architecture des écrans
6.1.1 - Ecran de l'assistant de configuration
1 2 3
Légende:
1
Titre de l'écran
2
Etape en cours
3
Passage d'une étape à l'étape suivante
Se reporter à la fiche 2 pour voir l'architecture des menus.
14
(18 AWG) pour l'alimenta-
2
6.1.2 - Ecrans de configuration et d'état
2
5
Légende:
1
Titre de l'écran
2
Description
3
Champs éditables
4
Zone de message
5
Zone de bouton d'action
6
Zone de bouton de navigation
Utilisation de l'écran tactile - Champ éditable:
Lorsque que l'utilisateur doit rentrer une valeur alphanu-
mérique, il appuie sur le champ éditable, un clavier tactile
apparait à l'écran. La nouvelle valeur est validée grâce à la
touche OK du clavier.
IMPORTANT : Le séparateur décimal est le point.
Utilisation d'un navigateur internet - Champ éditable:
Lorsque que l'utilisateur doit rentrer une valeur alphanu-
mérique, il clique sur le champ éditable avec la souris de
l'ordinateur. La modification des champs de texte se fait
grâce au clavier de l'ordinateur.
La validation d'une modification se fait grâce à la touche
entrée/OK du clavier ou en cliquant dans une zone vide de
l'écran.
IMPORTANT : Le séparateur décimal est le point.
Zone de bouton d'action:
Appuyer/Cliquer sur le bouton "Edit" afin d'autoriser la
modification des champs éditable. Les boutons "Save" et
"Cancel" sont alors affichés en lieu et place du bouton
"Edit".
Le bouton "Advanced" lorsqu'il est affiché permet d'ac-
céder aux fonctionnalités avancées (mode Expert).
1
3
4
6
