2.5.2 Regeling rookklep en remplaat in functie van de trek / Reglage du clapet de fumé et du déflecteur en fonction du tirage
In de deur , zichtbaar aan de binnenkant van de deur in het midden boven,
bevindt zich een regelschroefje ( 1 ).
Deze indraaien om de klep een helling te geven indien er te weinig trek
is ( venster die bv snel of abnormaal zwart wordt ). De klep zal hellend
openblijven bij gesloten deur ( zie fig. 2 )
Indien schroefje uitgedraaid wordt, dan zal klep maximaal toe gaan bij
gesloten deur ( zie fig. 1 ), dit is het geval bij goede of te sterke trek.

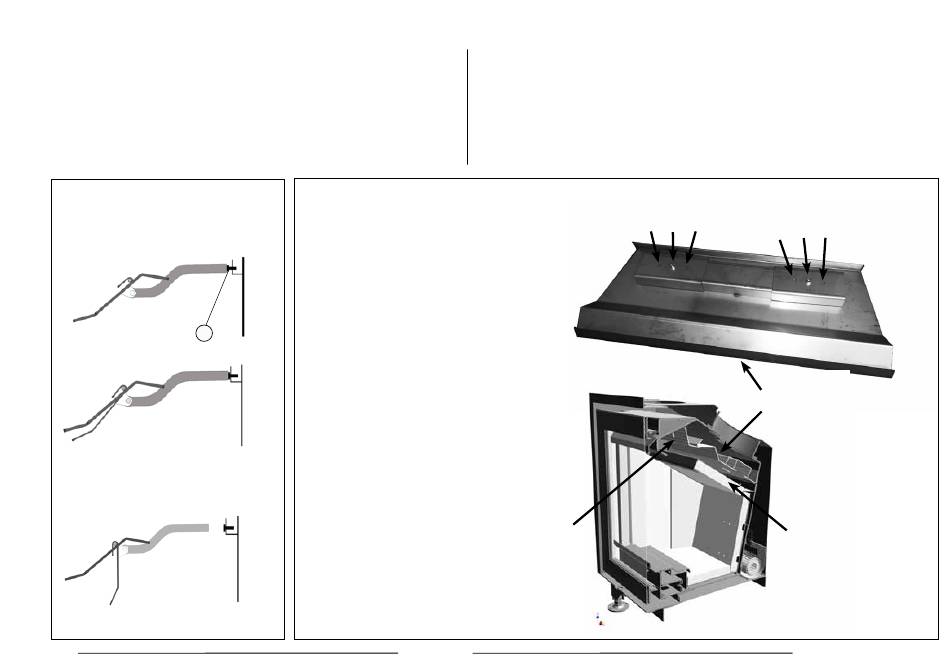

Rookklep / Clapet de fumée
fig.1
1
fig.2
Deur open / Porte ouverte
INSTALLATIEVOORSCHRIFT EN GEBRUIKSAANWIJZING - INTERRA - HOUT
Dans la porte, à l'intèrieur du profilé supérieur, se trouve une vis de
réglage (1). Quand on visse, le clapet de fumées se trouvera en position
inclinée lorsque la porte est fermée ( fig. 2 ). Ceci dans le cas d'une situa-
tion de mauvais tirage ( vitre qui devient par exemple vite noir ).
Quand on devisse, le clapet se trouvera en position horizontale ( fig 1 ),
ceci en situation de bon tirage.
Remplaat / Déflecteur
In functie van te veel of te weinig trek kan
men op de INOX remplaat de regelplaten
zo instellen dat er minder of meer
remming gebeurt.
Pos. 2 = fabrieksinstelling
Pos. 1 = meer remming ( bij teveel trek )
Pos. 3 = minder remming ( bij te weinig trek )
En fonction du tirage, un réglage est possible
sur le déflecteur.
Pos. 2 = position standard
Pos. 1 = plus de freinage ( quand il y a trop de
tirage )
Pos. 3 = moins de freinage ( quand il y pas assez
de tirage )
INSTRUCTION D'INSTALLATION ET D'UTILISATION - INTERRA - BOIS
1
2
Rookklep
Clapet de fumées
3
1
2
3
Remplaat INOX (regelbaar)
Déflecteur en INOX ( réglable )
Vermiculite remplaat
Déflecteur vermiculite
