DEU
3.

Montieren

VORSICHT
Verletzungsgefahr durch herunterfal-
lende Leuchte.
Personen- und Sachschaden.
X Nur Befestigungselemente des
Herstellers verwenden.
X Leuchte an einer geeigneten Mon-
tageoberfläche montieren.
3.1 Befestigungselement
montieren
HINWEIS: Bei der Montage der Leuchte
an eine senkrechte Fläche, muss ein Wand-
winkel verwendet werden. Den Wand-
winkel finden Sie im Zubehörangebot von
Waldmann.

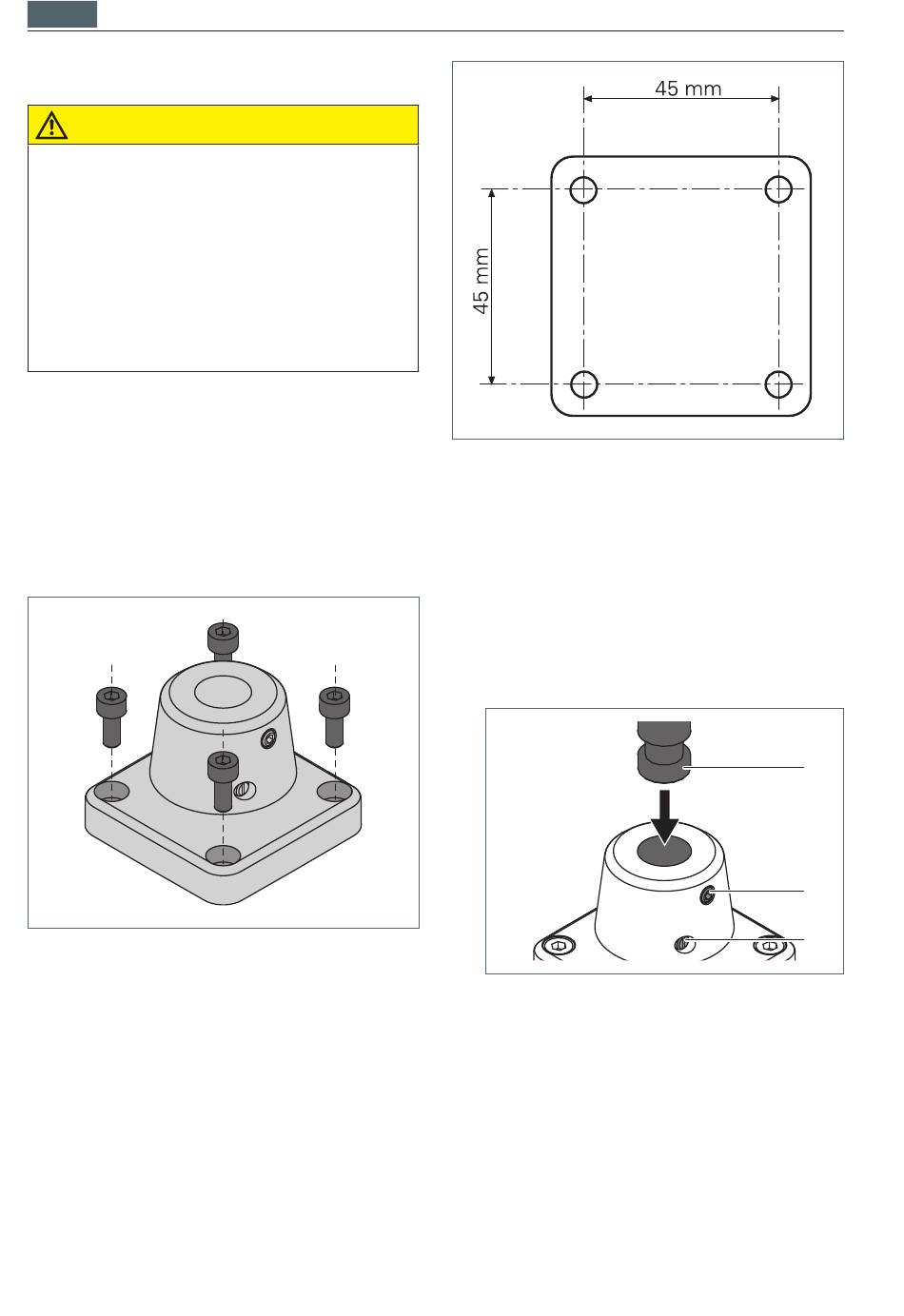

Fig. 1: Befestigungselement.
8
Fig. 2: Bohrbild.
HINWEIS: Beachten Sie das Bohrbild,
siehe Fig. 2.
X Schrauben Sie das Befestigungsele-
ment mit vier geeigneten Schrauben
an die Montageoberfläche, siehe Fig. 1.
3.2 Leuchte an Befestigungs-
element montieren
Fig. 3: Leuchte an Befestigungselement
montieren.
X Drehen Sie die Schraube C aus dem
Befestigungselement heraus, siehe
Fig. 3.
X Stecken Sie den Zapfen A der Leuchte
in die Öffnung des Befestigungsele-
ments.
X Um die Leuchte zu sichern, drehen Sie
die Schraube C in das Befestigungsele-
ment hinein.
Montieren
A
B
C
