Montaggio

ATTENZIONE
La caduta dell'apparecchio d'illumina-
zione può causare lesioni.
Danni personali e materiali.
X Utilizzare solo elementi di fissaggio
del costruttore.
X Montare l'apparecchio d'illumina-
zione su una superficie idonea.
3.1 Montaggio dell'elemento di
fissaggio
NOTA: In caso di montaggio dell'apparec-
chio d'illuminazione su una superficie ver-
ticale, è necessario utilizzare un angolare a
parete. L 'angolare a parete è incluso nell'of-
ferta di accessori di Waldmann.

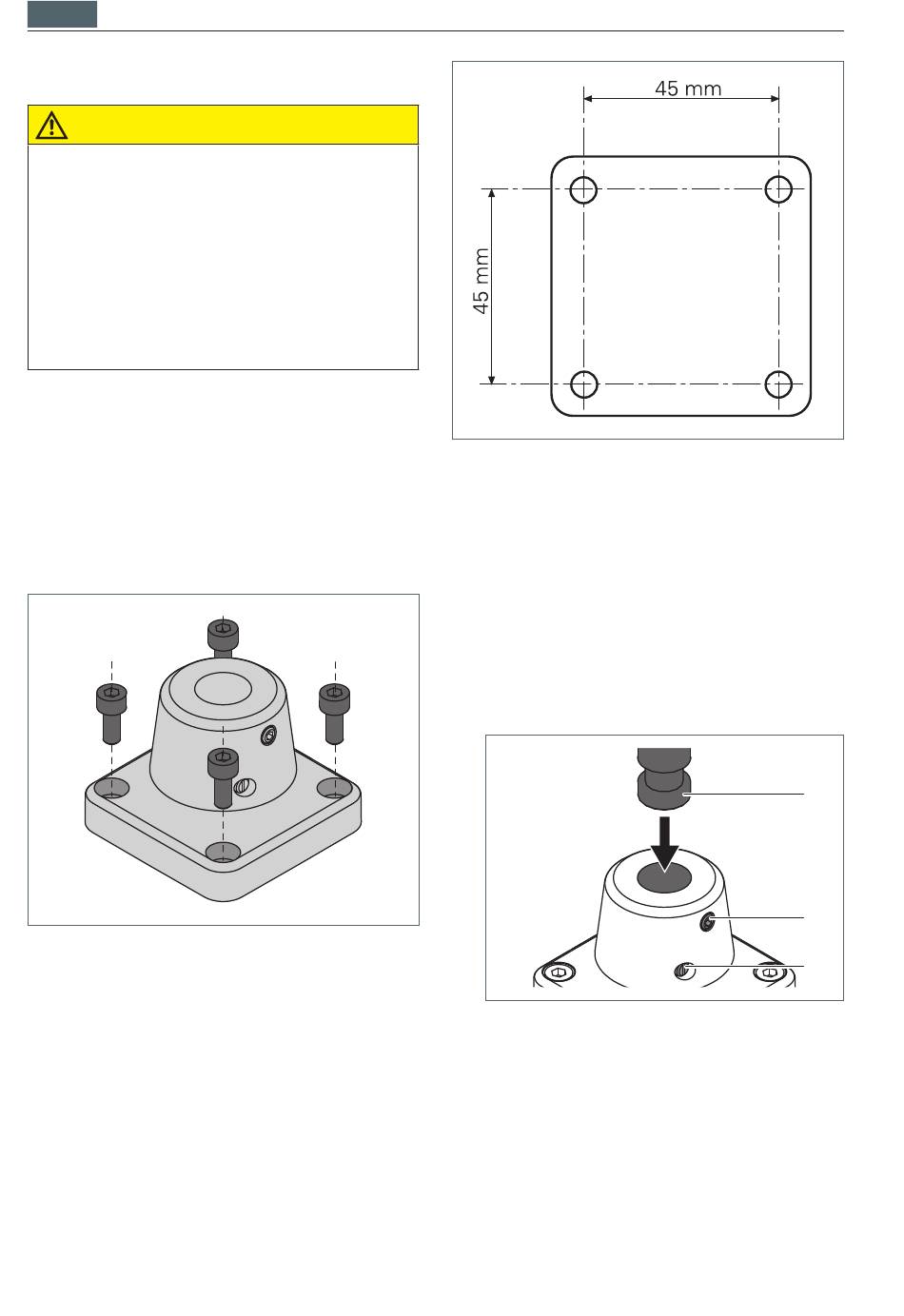

Fig. 1: Elemento di fissaggio.
44
Fig. 2: Schema di foratura.
NOTA: rispettare lo schema di foratura,
vedi Fig. 2.
X Av vit are l'elemento di fissaggio
mediante quattro viti appropriate alla
superficie di montaggio, vedi Fig. 1.
3.2 Montaggio dell'apparecchio
d'illuminazione sull'elemento
di fissaggio
Fig. 3: Montare l'apparecchio d'illuminazione
sull'elemento di fissaggio.
X Rimuovere la vite C dall'elemento di fis-
saggio, vedi Fig. 3.
X Inserire il perno A dell'apparecchio d'il-
luminazione nell'apertura dell'elemento
di fissaggio.
X Per fissare l'apparecchio d'illumina-
zione, avvitare la vite C nell'elemento
di fissaggio.
