Entretien Des Roues Pivotantes Et Des Roulements - Toro TURBO FORCE 122 Manuel De L'utilisateur

3. Retirez la chape du tube de montage, mais laissez la ou
les entretoise(s) en bas de la chape.
Remarque: Notez l'emplacement des entretoises
sur chaque chape pour être certain de les remonter
correctement et pour garder le tablier de coupe de
niveau.
4. Insérez un chasse-goupille dans le tube de montage et
chassez les bagues avec précaution (Figure 45).
5. Nettoyez l'intérieur du tube de montage.

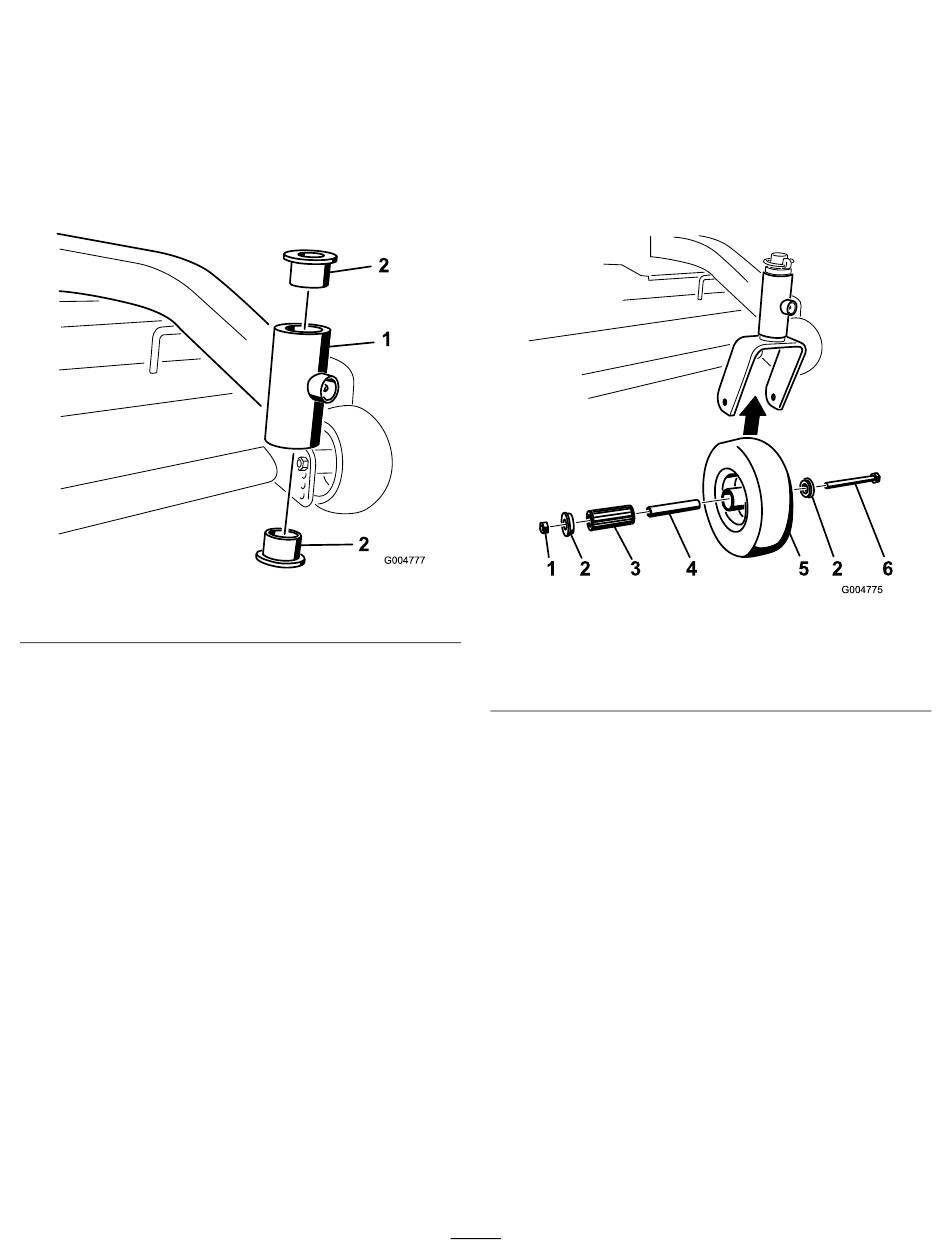

Figure 45
1. Tube de montage
6. Graissez l'intérieur et l'extérieur des nouvelles bagues.
Remarque: À l'aide d'un marteau et d'une plaque
plate, enfoncez les bagues délicatement dans les tubes
de pivot.
7. Vérifiez l'usure de la chape de la roue pivotante et
remplacez-la au besoin (Figure 44).
8. Insérez la chape dans les bagues à l'intérieur du tube
de montage.
9. Replacez la ou les entretoise(s) sur la chape et fixez-les
avec la bague de retenue (Figure 44).
Important: Le diamètre intérieur des bagues peut
s'abaisser légèrement lors de l'installation. Si la
chape de la roue pivotante ne glisse pas dans les
nouvelles bagues, alésez le diamètre intérieur des
deux bagues à 29 mm (1,1 po).
10. Lubrifiez le graisseur sur les tubes de pivot du bâti
porteur avec de la graisse universelle nº 2 au lithium ou
au molybdène.
2. Bague
Entretien des roues pivotantes
et des roulements
Les roues pivotantes tournent sur un roulement à rouleaux
supporté par une douille pour clé. L'usure sera minimale si le
graisseur est toujours bien lubrifié, et sera accélérée dans le cas
contraire. L'oscillation d'une roue pivotante est généralement
provoquée par l'usure d'un roulement.
1. Enlevez le contre-écrou et le boulon de fixation de la
roue pivotante à la chape (Figure 46).
1. Contre-écrou
2. Boulon de roue
3. Bague
2. Enlevez une bague, puis sortez la douille pour clé et le
roulement à rouleaux du moyeu de roue (Figure 46).
3. Enlevez l'autre bague du moyeu, puis nettoyez la
graisse et les saletés éventuellement présentes dans le
moyeu (Figure 46).
4. Examinez l'usure du roulement à rouleaux, des bagues,
de la douille pour clé et de l'intérieur du moyeu.
Remplacez les pièces endommagées ou usées (Figure
46).
5. Pour le remontage, placez une bague dans le moyeu
de la roue.
6. Lubrifiez le roulement à rouleaux et la douille pour clé,
et insérez-les dans le moyeu.
7. Mettez la deuxième bague dans le moyeu (Figure 46).
8. Montez la roue pivotante dans la chape à l'aide du
boulon et du contre-écrou.
9. Serrez le contre-écrou jusqu'à ce que la base de la
douille pour clé soit en appui contre l'intérieur de la
chape (Figure 46).
10. Lubrifiez le graisseur de la roue pivotante.
37
Figure 46
4. Douille pour clé
5. Roulement à rouleaux
