Pos: 47.96.7 /Überschriften/Überschriften 3/U-Z/Umlenkrolle versetzen @ 218\mod_1390928585702_64.docx @ 1769493 @ 3 @ 1
11.18.1
Déplacer le galet de renvoi
Pos: 47.96.8 /BA/Wartung/Rundballenpresse/Umlenkrolle versetzen/Umlenkrolle versetzen_Voraussetzungen @ 215\mod_1390811158175_64.docx @ 1759177 @ @ 1
Conditions préalables
–
La protection latérale de gauche est relevée.
–
La protection en plastique de gauche est démontée.
Pos: 47.96.9 /BA/Wartung/Rundballenpresse/Umlenkrolle versetzen/Umlenkrolle versetzen_Bild @ 215\mod_1390813804816_64.docx @ 1761349 @ @ 1

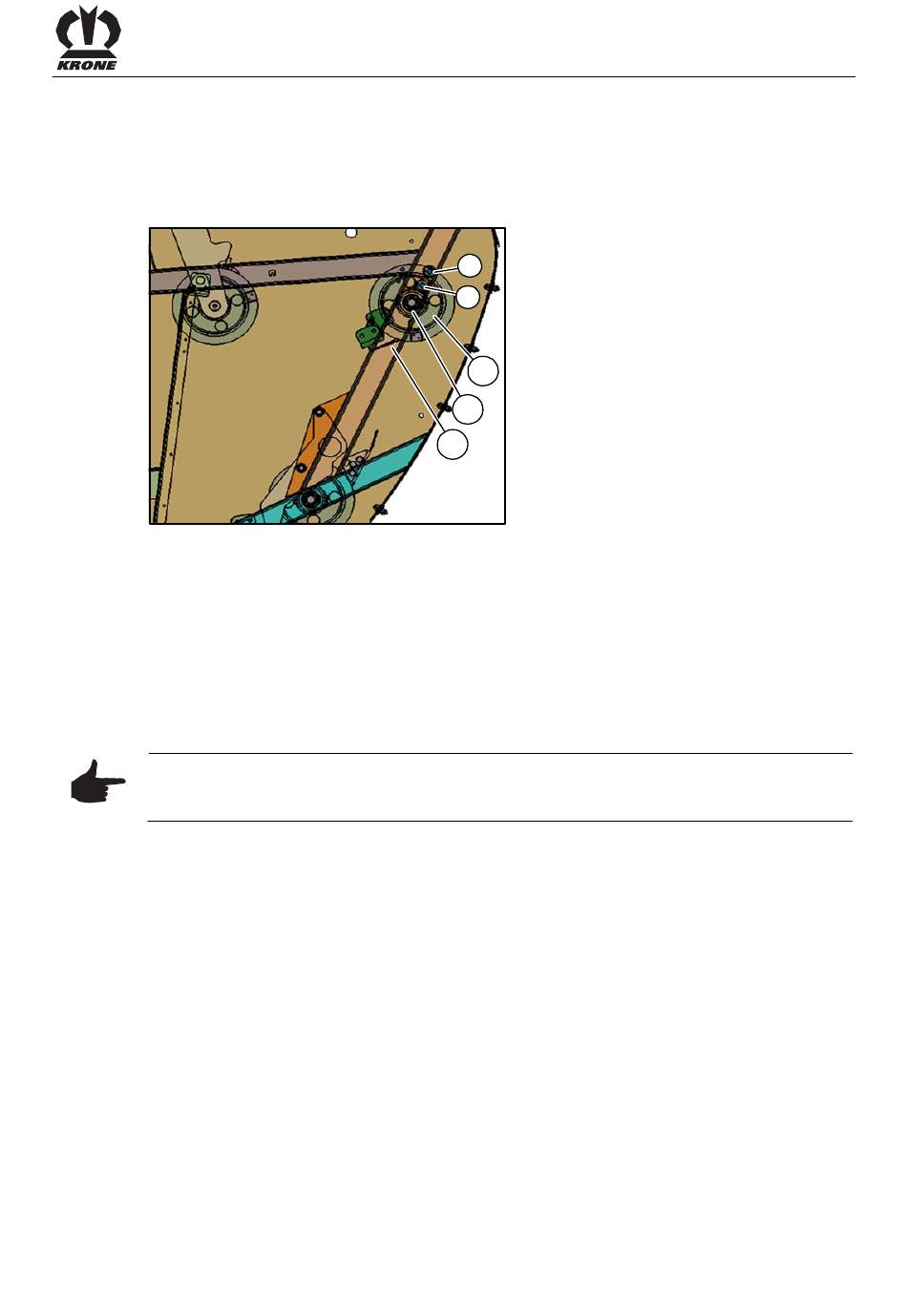

Fig. 172
Pos: 47.96.10 /BA/Wartung/Rundballenpresse/Umlenkrolle versetzen/Umlenkrolle versetzen_Text @ 237\mod_1394637069965_64.docx @ 1879414 @ @ 1
•
Démonter le racloir (1).
•
Retirer la vis sans tête de la bague de réglage au niveau de l'arbre de renvoi (2) et ôter la
bague de réglage.
•
Démonter l'arbre de renvoi (2) et monter le galet de renvoi (3) en position (a).
•
Pousser la bague de réglage sur l'arbre de renvoi (2) et fixer avec la vis sans tête.
•
Monter le racloir (1) dans une position plus élevée.
•
Vérifier si la bielle de tension est encore en contact avec la courroie (traces de frottement).
Le cas échéant, déplacer le racloir et le galet de renvoi vers le haut, au sein de l'orifice (b).
Pos: 47.96.11 /BA/Wartung/Rundballenpresse/Umlenkrolle versetzen/Hinweis: Umlenkrolle nur 1 Loch höher montieren @ 215\mod_1390814073967_64.docx @ 1761435 @ @ 1
Remarque
Monter le galet de renvoi (3) uniquement 1 orifice plus haut, afin que la courroie ne soit pas
inutilement sollicitée trop fortement en traction.
Pos: 47.97 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
b
a
3
2
1
VPN00616
Maintenance
201
