Specifications/Spécifications/Spezifikationen

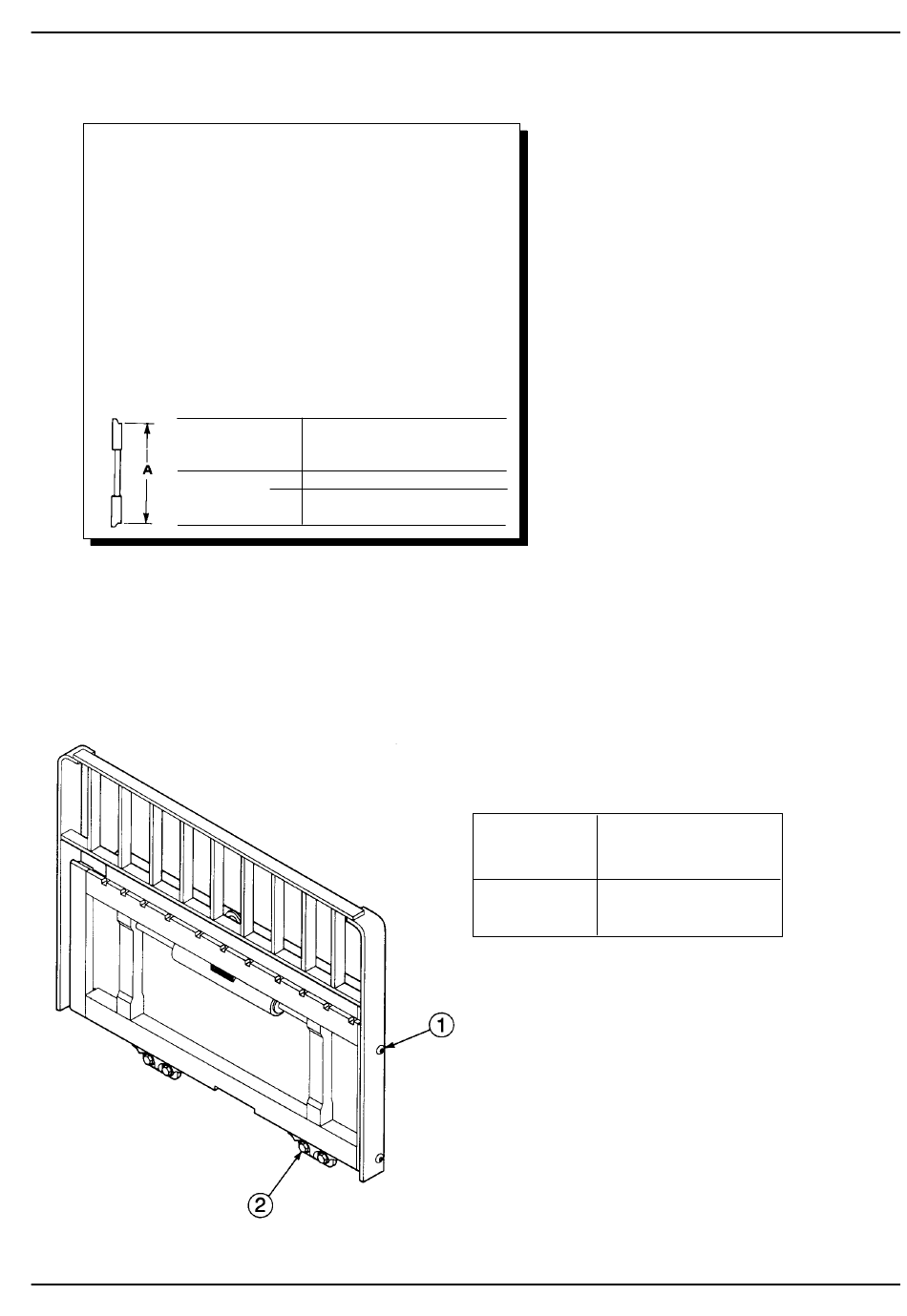

6.1-3 Truck Carriage/Tablier du chariot/Stapler-Gabelträger
Truck carriage must conform to ISO dimensional
standard 2328, dimensions shown.
Clean carriage bars and inspect for damaged
notches.
Le tablier du chariot doit être conforme à la norme
dimensionelle ISO-2328, indiquée ci-dessous.
Nettoyer les barres du tablier et contrôler
l' état des encoches.
Der Stapler-Gabelträger muß der ISO Norm 2328
entsprechen, d.h. mit den Maßen in der Tabelle
übereinstimmen.
Gabelträger säubern und prüfen ob die
Einkerbungen unbeschädigt sind.
Mounting
Accrochage
Aufhängung
Class
Classe
Klasse
6.1-3 Torque Values/Couples de serrage/Anzugsmomente
794044
Dimension - Maß A - (ISO)
Minimum
Maximum
2
380.0 mm
381.0 mm
3
474.5 mm
476.0 mm
Ref. No.
Torque Values
Nº de réf.

Couples de serrage

Ref. Nr.

Anzugsmomente

1*
195 Nm.
2
155-170 Nm.
* Cascade backrests only. For other backrests
see OEM recommendations.
* Seulement des dosserets Cascade. Pour autres
dosserets voir les recommendations OEM
* Nur Cascade Lastschutzgitter. Bei Hersteller-Lastgitter
die Empfehlungen beachten.
