Wartung

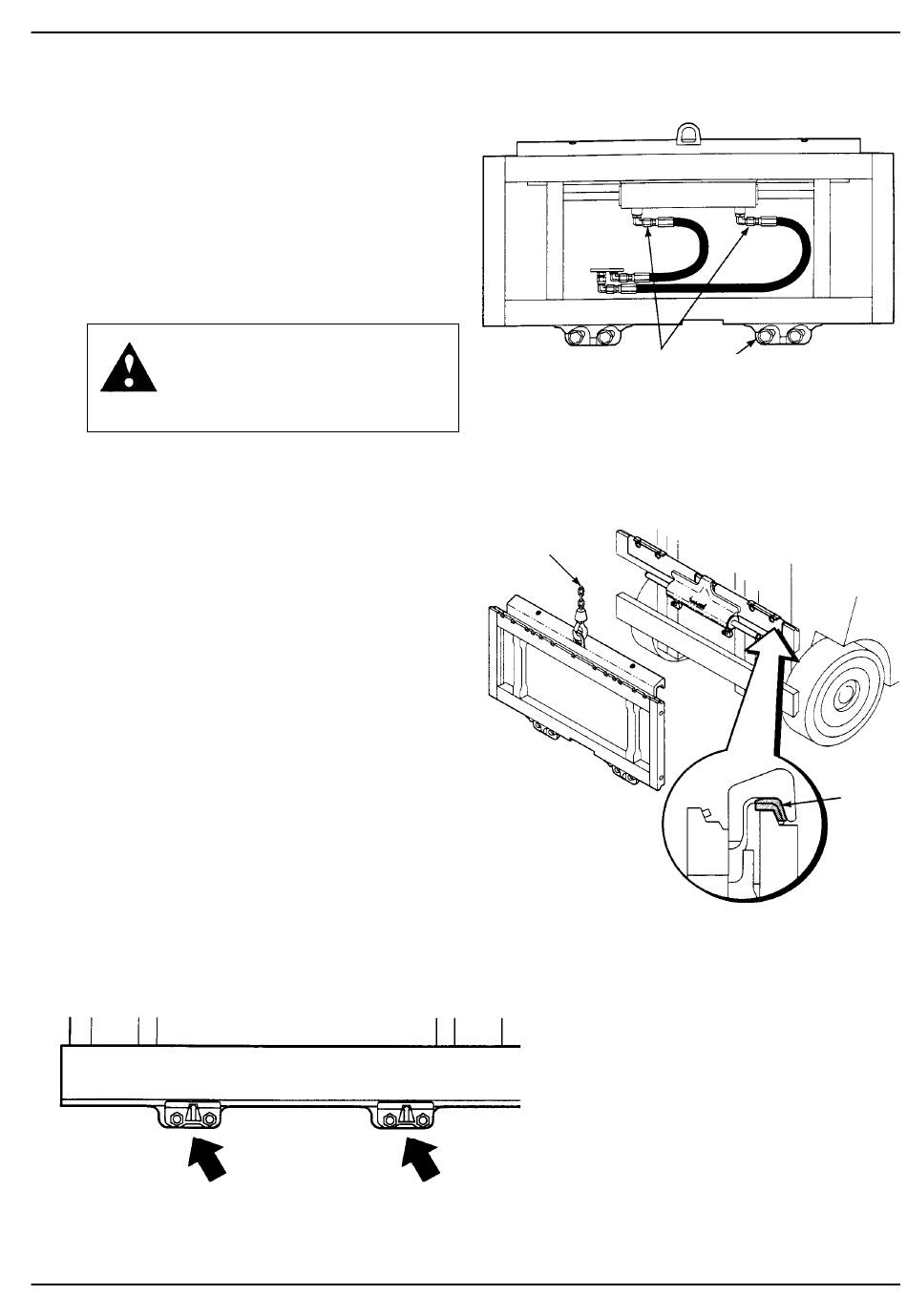

Demontage des
5.1
Seitenschiebers
1
Gabeln vom Seitenschieber entfernen.
2
Lastschutzgitter vom Seitenschieber abmontieren.
Bei erneute Montage müssen die Kopfschrauben
auf 195 Nm angezogen werden, wenn es sich um
Cascade Lastschutzgitter handelt.
Bei Stapler-Hersteller-Gitter die Stapler-Bedienungs-
anleitung nachschauen.
VORSICHT: Bevor Schläuche oder Rohre
entfernt werden, muß das Hydrauliksystem
druckfrei sein. Bei ausgeschaltetem
Stapler die Zusatzventile mehrmals in
beiden Richtungen betätigen.
3
Schläuche vom Zylinder abmontieren.
4
Untere Haken abmontieren..
5
Seitenschieber mittels Hebezeug (Nennlast 450 kg) vom
Stapler abmontieren.
6
Die Installation erfolgt in umgekehrte Reihenfolge.
Siehe besondere Anleitung für Anbringung der untere
Haken.
l Obere Lager und Umgebung reinigen.
l Obere Lager in den Aussparungen legen.
l Untere Haken fest am Gabelträger ansetzen.
Bolzen anziehen auf 155-169 Nm.
794044
Raise hooks
Enlever les crochets
Untere Haken anheben
3
5
2.5 mm
4
6
Upper bearings
Patins supérieurs
Obere Gleitlager
Torque to
Couple de
6
serrage à
Anzugsmoment
155-170 Nm.
15
