ROUE ARRIERE ET FREIN ARRIERE
EAS00568
VERIFICATION ET REMPLACEMENT DU PI-
GNON DE LA ROUE ARRIERE

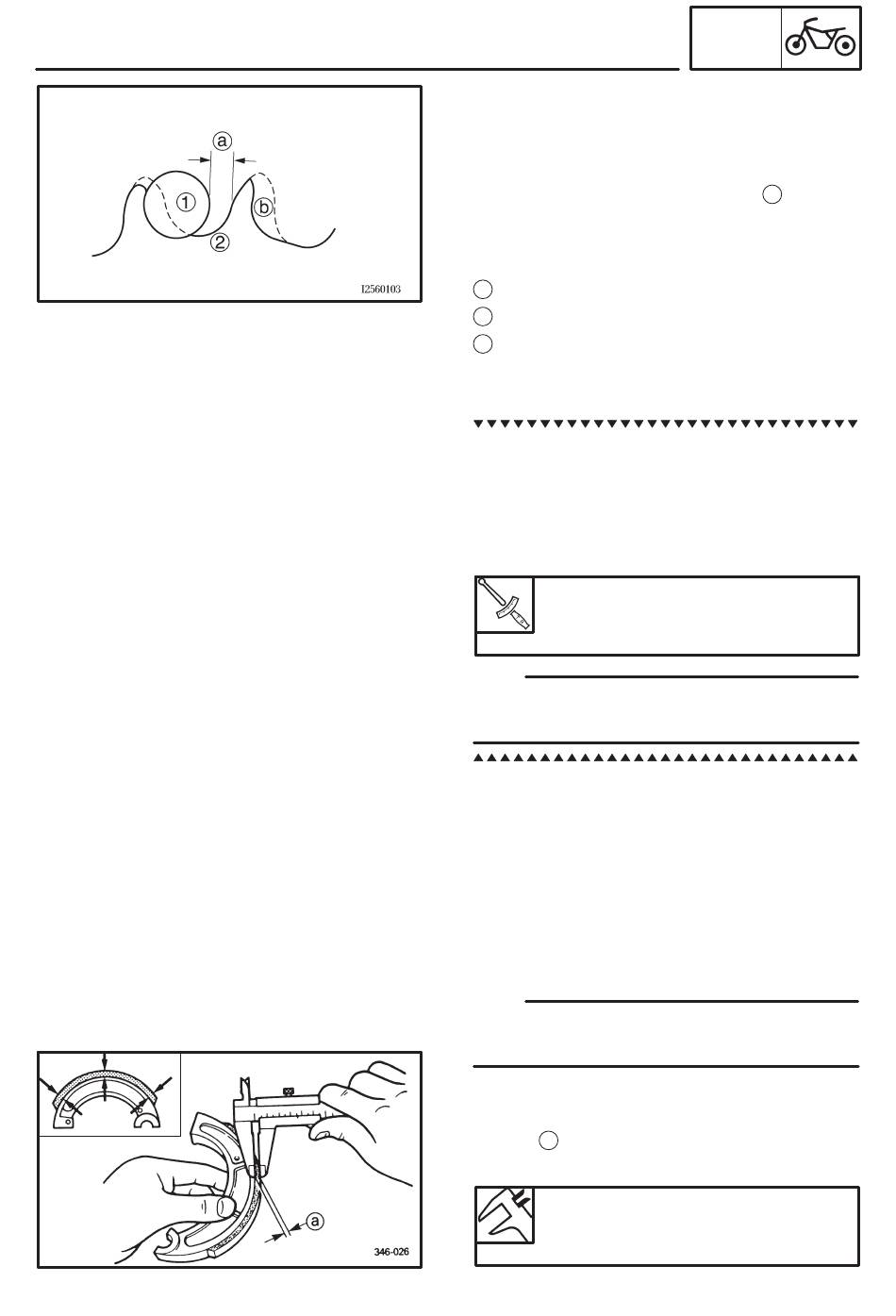

1. Vérifier:
S pignon de la roue arrière
Usure supérieure à 1/4 de dent a ! Rem-
placer le pignon de la roue arrière.
Dents pliées ! Remplacer le pignon de la
roue arrière.
b Correct
1 Roulette de la chaîne
2 Pignon de roue arrière
2. Remplacer:
S pignon de la roue arrière
a. Déposer les écrous auto-serrants et le pi-
gnon de la roue arrière.
b. Nettoyer le moyeu de la roue arrière avec un
chiffon propre, surtout les parties en contact
avec le pignon.
c. Poser le nouveau pignon de roue arrière.
Ecrou auto-serrant de pignon
de roue arrière
35 Nm (3,5 mSkg)
N.B.:
Serrer les écrous auto-serrants en plusieurs
étapes et de manière entrecroisée.
EAS00569

VERIFICATION DU FREIN

La procédure décrite ci-dessous s'applique à
toutes les mâchoires de frein.
1. Vérifier:
S garniture de mâchoire de frein
Zones émaillées ! Réparer.
Frotter les zones émaillées avec du papier
de verre gros grain.
N.B.:
Après avoir frotté les zones émaillées, nettoyer
la mâchoire de frein avec un chiffon.
2. Mesurer:
S épaisseur de la garniture de mâchoire de
frein a
Hors spécifications! Remplacer.
Epaisseur minimale de garniture
de mâchoire de frein
2 mm
6-16
CHAS
