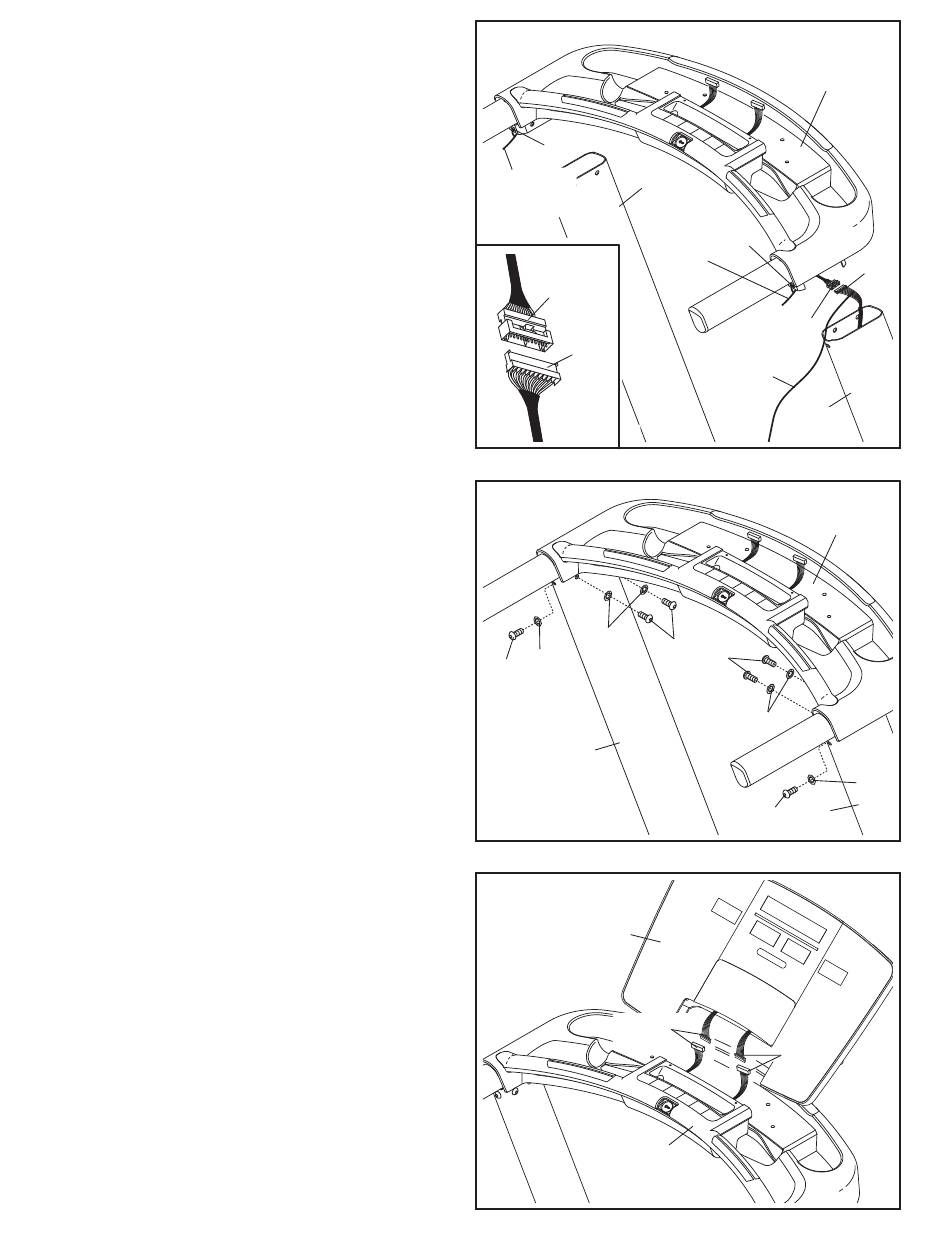

7. Retirez les attaches en plastique de lʼassem-
blage de la rampe. Si nécessaire, enfoncez les
Écrous à Cage de 5/16" (33) en place.
Demandez à une deuxième personne de tenir
lʼassemblage de la rampe près du Montant Droit
(78) et du Montant Gauche (74). Branchez le Fil
du Montant (38) sur le fil de la console. Référez-
vous au schéma encadré. Les connecteurs
devraient glisser facilement lʼun dans lʼautre
et sʼenclencher en place. Si ce nʼest pas le
cas, tournez un des connecteurs et recom-
mencez. SI LES CONNECTEURS NE SONT
PAS BRANCHES CORRECTEMENT, LA CON-
SOLE PEUT ETRE ENDOMMAGEE QUAND
ELLE EST ALLUMEE.
Retirez l'attache de fil du Fil du Montant (38).
Placez lʼassemblage des rampes sur les
Montants (74), 78). Faites attention de ne pas
pincer les fils.
8. Attachez lʼassemblage des rampes sur les
Montants (74, 78) à lʼaide de six Boulons de
5/16" x 1 1/4" (7) et six Rondelles Étoilées de
5/16" (10), comme sur le schéma. Vissez les
six Boulons de quelques tours chacun avant
de tous les serrer.
Voir les étapes 4 et 6. Serrez les quatre
Boulons de 3/8" x 4 1/2" (6).
9. Avec lʼaide dʼune deuxième personne, tenez
lʼassemblage de la console près de
lʼassemblage des rampes. Branchez les deux
fils de lʼassemblage de la console sur les deux
fils de lʼassemblage des rampes. Référez-vous
au schéma encadré de lʼétape 7. Les con-
necteurs devraient glisser facilement lʼun
dans lʼautre et sʼenclencher en place. Si ce
nʼest pas le cas, tournez un des connecteurs et
essayez de nouveau. SI LES CONNECTEURS
NE SONT PAS BRANCHES CORRECTE-
MENT, LA CONSOLE PEUT ETRE ENDOM-
MAGEE QUAND ELLE EST ALLUMEE.
7
33
Attache en
74
Plastique
Fil de la
Console
38
8
10
10
7
74
9
Assemblage
de la Console
Fils
Assemblage
des Rampes
9
Assemblage
des Rampes
Attache
en
33
Plastique
Fil de la
Console
Attache
de Fil
78
Assemblage
des Rampes
7
7
10
78
7
Fils
38
10
