2-3. Installer la Mémoire Système
Cette Carte Mère dispose de quatre emplacements 184-broches DIMM DDR pour l'extension mémoire.
Les supports DIMM DDR acceptent les modules DIMM 8 M x 64 (64 MB), 16 M x 64 (128 MB), 32 M x
64 (256 MB), 64 M x 64 (512 MB) et 128 M x 64 (1024 MB) ou double densité DIMM DDR. La
mémoire minimum est de 64 MB et la mémoire maximum est de 3 GB (Unbuffered) ou 4 GB
(Registered) en SDRAM DDR. Il y a quatre supports pour modules mémoires sur le système (pour un
total de huit banques). Afin de créer un espace mémoire, les règles suivantes doivent être respectées.
! L'espace mémoire a une largeur de 64 ou 72 bits. (En fonction de la présence ou de l'absence de
parité)
! Pour ces modules, nous vous suggérons de remplir de DIMM1 à DIMM4 en respectant l'ordre.
! Accepte la DIMM DDR simple et double densité.
Banque
Banque 0, 1
(DDR DIMM1)
Banque 2, 3
(DDR DIMM2)
Banque 4, 5
(DDR DIMM3)
Banque 6, 7
(DDR DIMM4)
Mémoire système Totale pour l'Unbuffered DDR DIMM
Mémoire système Totale pour la Registered DDR DIMM
Généralement, installer des modules DDR SDRAM sur votre carte mère est une chose aisée à accomplir.

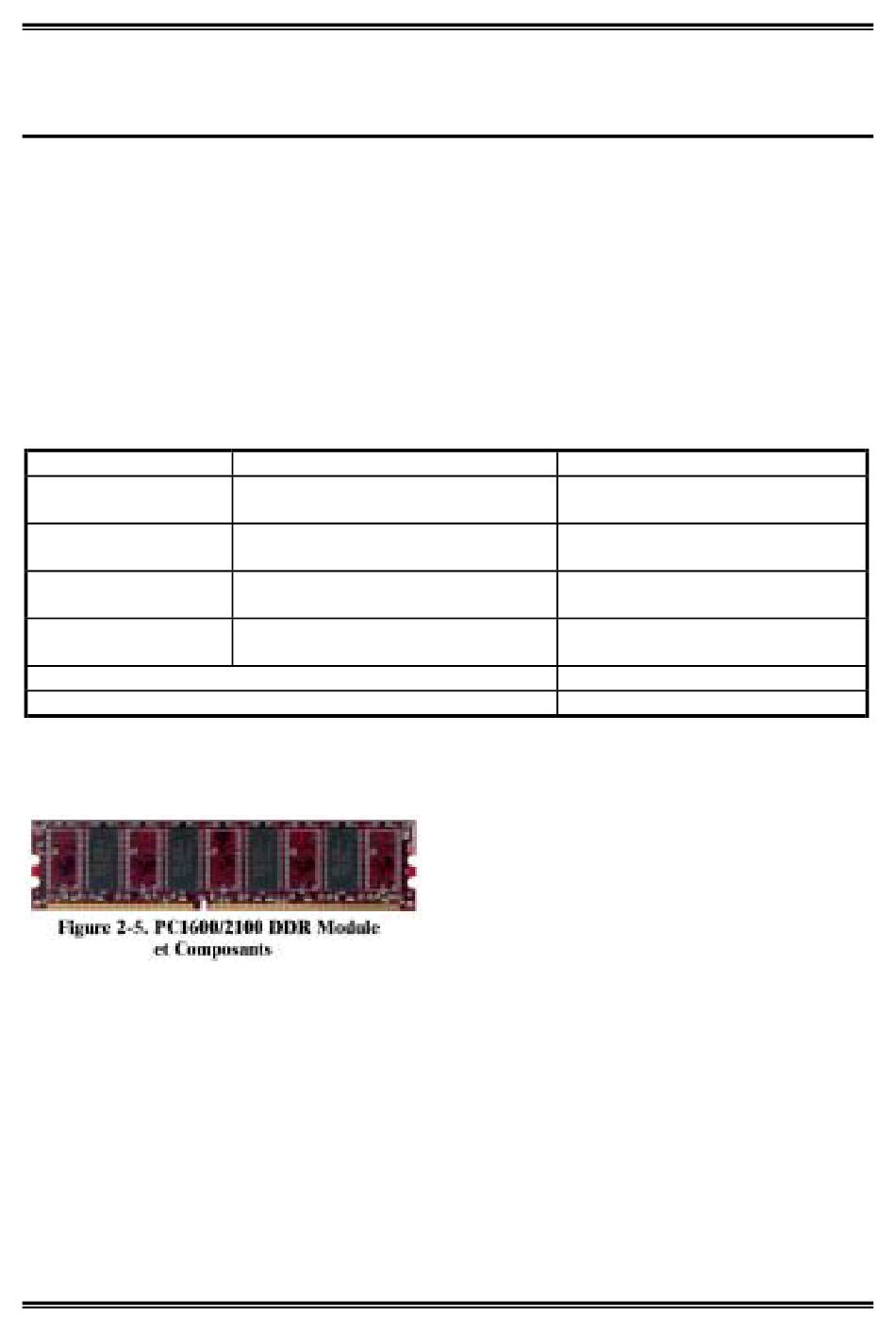

Vous pouvez vous référer à la figure 2-5 pour voir à quoi ressemble un module DDR SDRAM 184-pins
PC 1600/2100.
La procédure suivante vous montrera comment installer un module DDR DIMM dans son socket.
Etape 1. Avant d'installer le module mémoire, veuillez éteindre complètement votre alimentation et
débrancher le cordon d'alimentation.
Etape 2. Enlevez le couvercle de votre boîtier.
Etape 3. Avant de manipuler n'importe quel composant électronique, assurez-vous de d'abord toucher
un objet métallique non peint et relié à une masse dans le but de décharger l'électricité statique
emmagasinée sur vos vêtements ou votre corps.
Etape4. Localisez les sockets d'expansion DDR DIMM 184-pins.
Etape 5. Insérez le module mémoire dans le socket DDR DIMM comme illustré dans l'illustration.
KR7A-133/KR7A-133R
Tableau 2-1. Configurations Mémoire Valides
Module Mémoire
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
64 MB, 128 MB, 256 MB,
512 MB, 1024 MB
Contrairement à l'installation des SIMMs, les
DIMMs peuvent être insérés directement dans le slot.
Note: Certains sockets DDR DIMM présentent des
différences physiques mineures. Si votre module ne
semble pas s'insérer, ne le forcez surtout pas dans le
socket sinon vous risquez d'endommager votre
socket DDR DIMM ou votre module DDR DIMM.
Chapitre 2
Mémoire Totale
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 1 GB
64 MB ~ 3 GB
64 MB ~ 4 GB
