2-4
2-3 Installer la Mémoire Système
La carte mère fournit 3 emplacements DIMM de 168-broches pour les extensions mémoire.
Ces emplacements DIMM supportent des modules 1Mx64(8MB), 2Mx64(16MB),
4Mx64(32MB), 8Mx64(64MB), 16Mx64(128MB), et 32Mx64(256MB) ou alors des
modules DIMM à double face. La mémoire minimum est de 8MB et la mémoire maximum
est de 768MB SDRAM. Il y a 3 emplacements pour les modules mémoire sur la carte mère
(au total cela fait 6 banques (6 banks))
Pour créer un espace mémoire, certaines règles doivent être suivies. L'ensemble de règles
suivant permet une configuration optimum.
! L'espace mémoire est de 64 ou 72 bits (avec ou sans parité).
! Les modules peuvent être placés dans n'importe quel ordre.
! Supporte les modules DIMM de simple ou double densité.
Table 2-1: Configurations mémoire valides
Banque
Bank 0, 1
(DIMM1)
Bank 2, 3
(DIMM2)
Bank 4, 5
(DIMM3)
Mémoire système totale
Généralement, l'installation des modules SDRAM sur une carte mère est une chose aisée à
accomplir. Vous pouvez vous référer à la figure 2-3 pour voir à quoi ressemble un module
SDRAM PC100 168-pins.

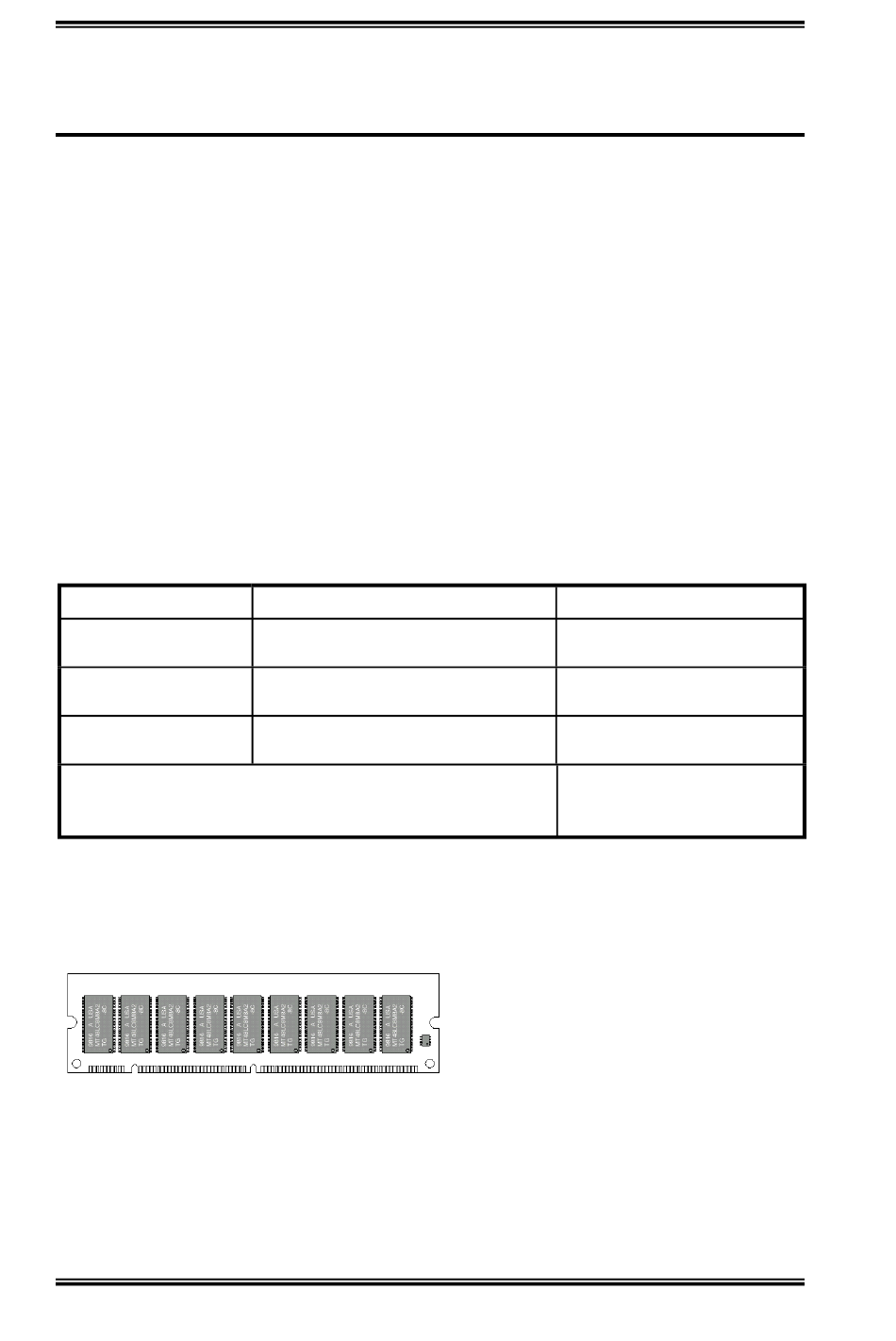

Figure 2-3 PC100 Module and Component Mark
s'enfoncer aisément dans le socket, veuillez ne pas forcer l'insertion. Il pourrait en résulter
des dommages pour votre mémoire ou le socket.
La procédure suivante vous montre comment installer un module DIMM dans son
emplacement.
BF6
Modules mémoire
8MB, 16MB, 32MB,
64MB, 128MB, .32MB
8MB, 16MB,32MB,
64MB, 128MB, 256MB
8MB, 16MB,32MB,
64MB, 128MB, 256MB
Contrairement
modules SIMM, Les DIMMs doivent
être enfoncés verticalement dans leurs
emplacements. Note: Certains DIMMs
ont des différences physiques mineures.
Si
Mémoire totale
8MB ~ 256MB
8MB ~ 256MB
8MB ~ 256MB
8MB ~ 768MB
à
l'installation
votre
module
semble
Chapitre 2
des
ne
pas
