2-8
Prend en charge 6 banques mémoire de jusqu'à 3 Go de DRAM (technologie 512 Mo x 8/x 16 DRAM)
pour les modules SDR/DDR
consistant à empiler deux puces mémoire l'une sur l'autre. Ce genre de mémoire n'est pas pris en charge
par le chipset VIA KT266A.

2-4. Connecteurs et Switches

A l'intérieur de n'importe quel boîtier, plusieurs câbles doivent être connectés. Ces câbles sont
généralement connectés un par un sur les connecteurs de la carte mère. Vous devez faire attention à
l'orientation que ces connecteurs et câbles peuvent avoir, et si orientation il y a, notez la position du
premier pin de ce connecteur. Dans les explications qui vont suivre, nous décrirons la signification du
premier pin.
Nous vous montrerons ici tous les connecteurs et switches et vous dirons comment les connecter. Faîtes
attention et lisez la section entière pour les informations nécessaires avant de tenter d'installer des
périphériques dans le boîtier de votre ordinateur.
Le schéma 2-7 vous montre tous les connecteurs dont nous parlerons dans les sections suivantes. Vous
pouvez utiliser ce diagramme pour visualiser et localiser les différents connecteurs que nous allons
décrire.
Le diagramme des composants sera légèrement différent du fait du grand nombre de modèles. Nous
utiliserons la carte mère KR7A-133R comme référence, toutes les descriptions des connecteurs et des
contacts seront basées sur ceux de la KR7A-133R.
Tous les connecteurs et switches mentionnés ici dépendront de votre configuration système. Certaines
fonctions à configurer dépendant de la présence de certains périphériques. Si votre système ne possède
pas de tels périphériques, vous pouvez alors ignorer certains connecteurs spéciaux.
KR7A-133/KR7A-133R

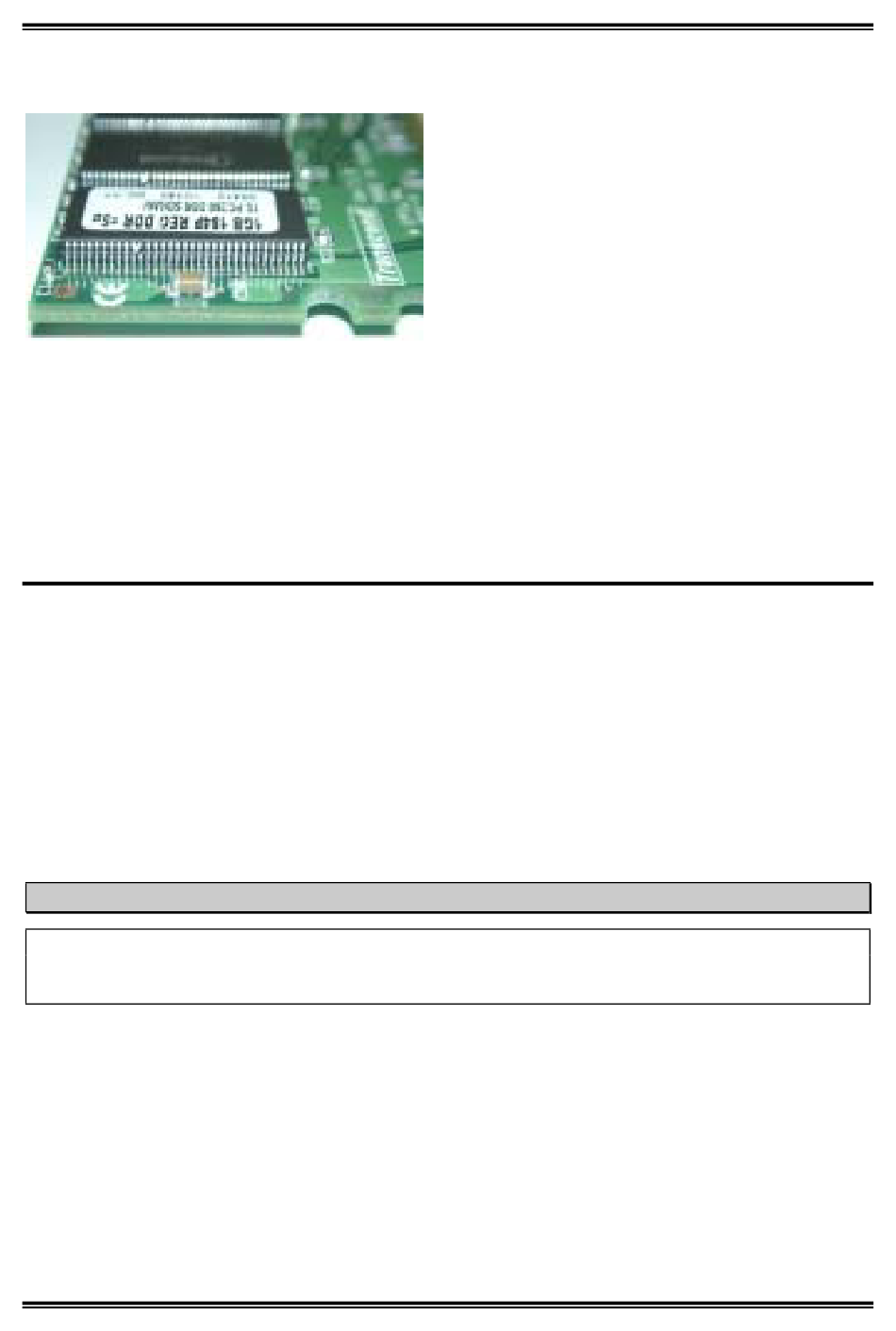

La plupart des modules de 1 Go de mémoire DDR
disponibles maintenant consiste en une puce
mémoire 64 M x 4, ce qui n'est pas compatible avec
la carte mère KR7A-133/KR7A-133R. Avant
d'acheter le module de mémoire, nous
recommandons aux utilisateurs de vérifier avec
attention les spécifications de la mémoire que le
vendeur doit vous fournir. L'illustration gauche
représente un module d'1 Go de DDR composé d'une
puce 64 M x 4 utilisant une technologie particulière
Note
Chapitre 2
