Mode de fonctionnement de
la pompe
Paramètre HG06
HG06
0
Réglage en usine : 0
Plage de réglage : 0 / 1
Réglage individuel : _________
ZUP = Pompe d'alimentation
SPL = Pompe de charge du
ballon
PLP = Pompe de charrge du
tamponn
SF
= Sonde de chaufffe-eau
SAF = Sonde du collecteur
MK1 = Circuit de mélangeur
MKP = Pompe de circuit de
mélangeur
14
Niveau technicien, paramètres
Mode de fonctionnement de la pompe 0 :
Pompe de circuit de chauffage pour installations sans
cascade ni bouteille de découplage
En cas de demande de chaleur du chauffage, la pompe de circuit
de chauffage fonctionne en permanence. Lorsque le ballon est
prioritaire, la pompe de circuit de chauffage est arrêtée pendant
la charge ECS.
Mode de fonctionnement de la pompe 1 :
Pompe d'alimentation pour installations de chauffage avec
cascade et/ou bouteille de découplage
La pompe d'alimentation fonctionne à chaque demande de chaleur
(chauffage / eau sanitaire) avec fonctionnement continu de la
pompe suivant le réglage du paramètre HG07.
Délestage au démarrage : Pour TK
d'alimentation « Off ».
La pompe du circuit de mélangeur et la pompe de charge du ballon
continuent de fonctionner en cas de délestage au démarrage.
Indication : Le fonctionnement continu de la pompe doit être
augmentée de 3 min. à 15 min.
Le paramètre HG13 doit être paramétré sur 7.

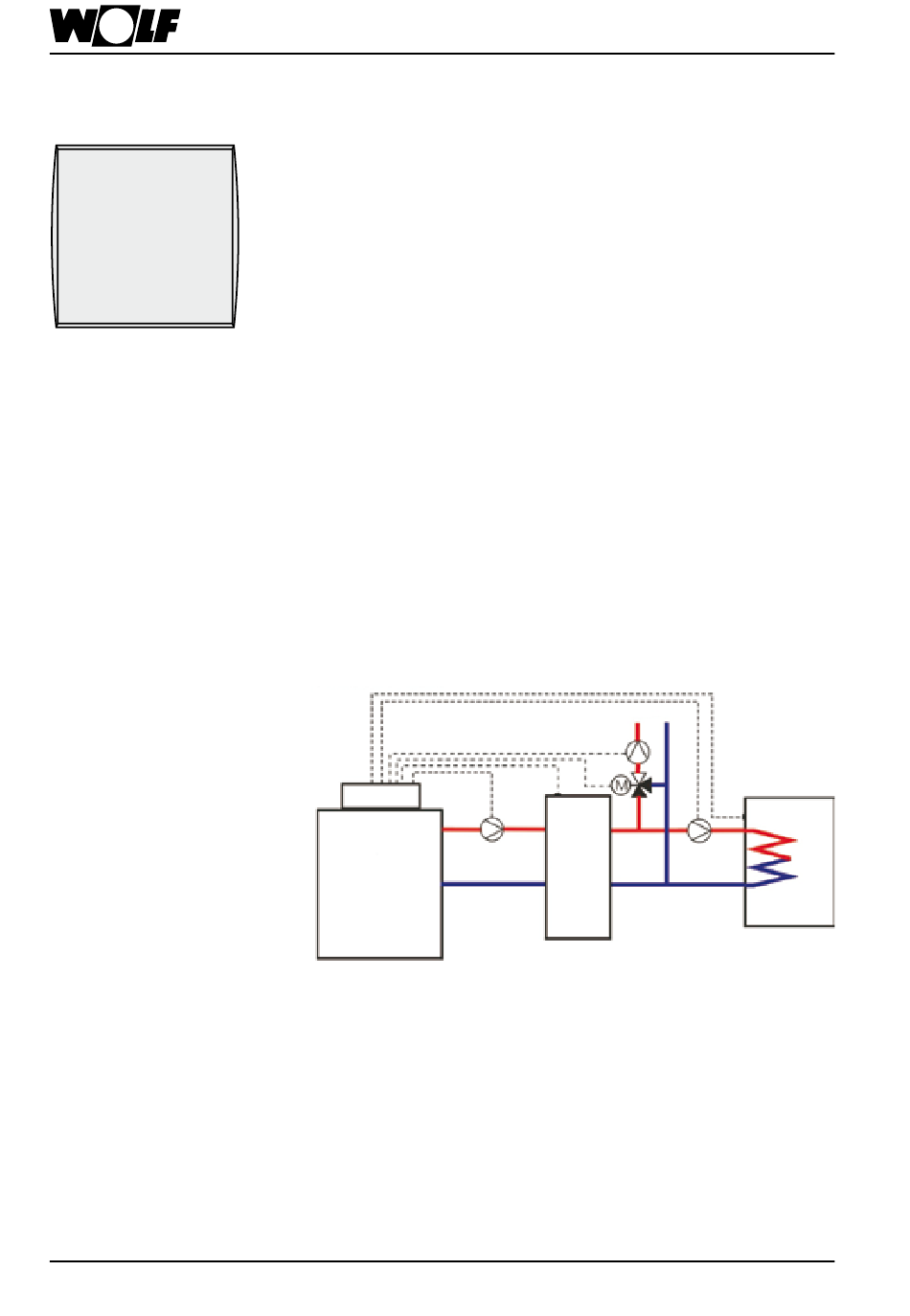

Schéma hydraulique :
Chaudière au fioul/
ZUP
au gaz
< TK
réel
min
MK1
MKP
SAF
Commu-
tateur
hydrau-
SPL
lique ou
tampon
(38 °C) pompe
SF
Chauffe-eau
3061810_1110
