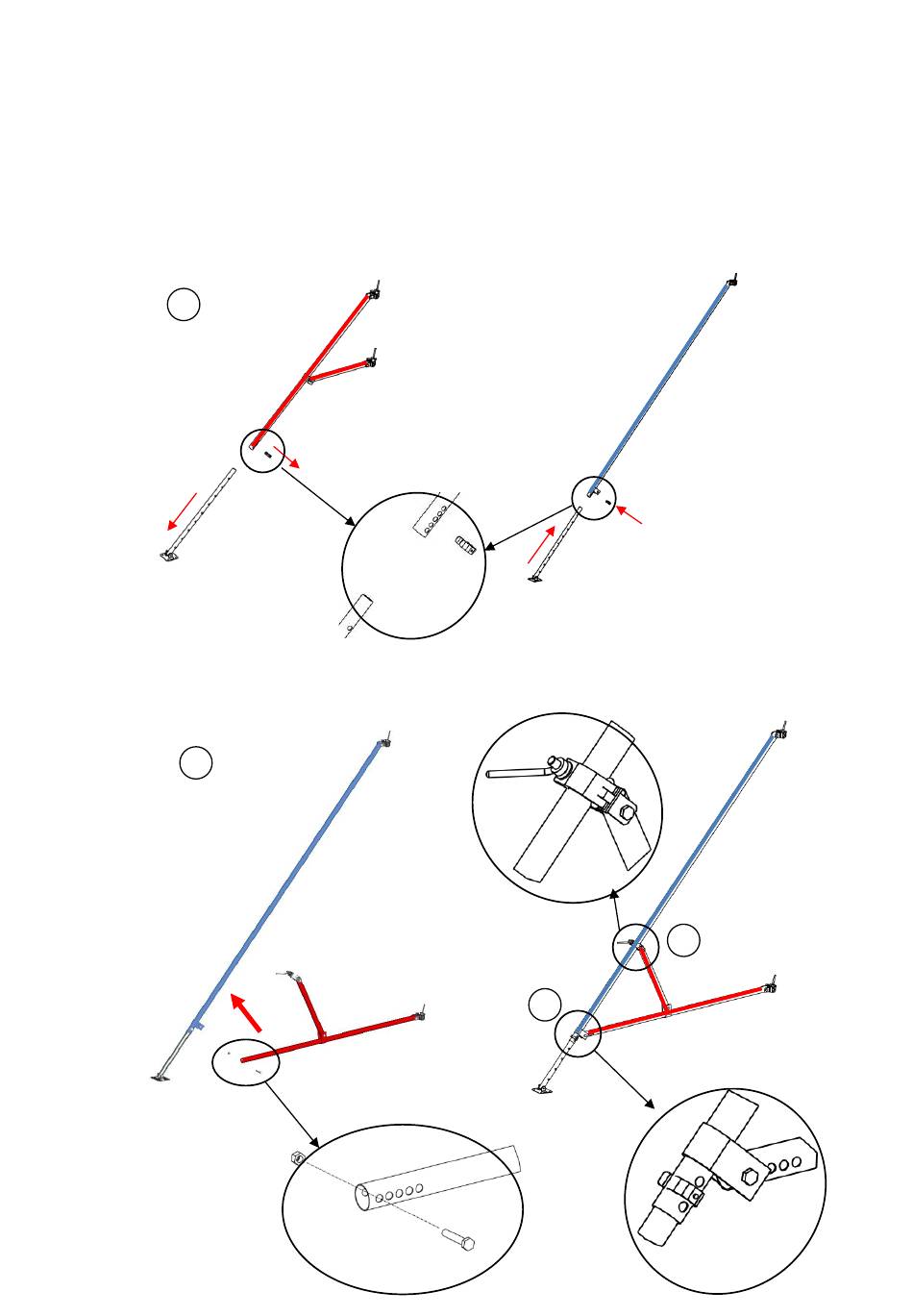

3-5-1. Montaje del estabilizador S2

1. Retírese el pasador y el pie ajustable del estabilizador S1 (rojo).
2. Insértese el pie ajustable en el tubo de refuerzo (azul) y ciérrese el pasador.
3. Ármese el estabilizador S1 sin pie (rojo) en el encaje del tubo de refuerzo (azul) mediante
el tornillo + la tuerca M12.
4. Apriétense la tuerca y el tornillo con una con una llave fija del 18.
5. Procédase a armar y apretar el brazo de refuerzo con el tubo de refuerzo mediante la
cadena.
