Remplacement d'un gobo sur la roue 3 (ERA 800 Profile uniquement)
Le modèle ERA 800 Profile dispose d'une seconde roue de gobos repérée comme Roue 3. Pour remplacer
un gobo sur cette roue :
1. Retirez les capots comme indiqué au début de ce chapitre.
2. Démontez la roue de gobos 1 comme décrit précédemment dans ce chapitre. La roue de gobos 3 est
désormais accessible sans avoir à démonter la roue de l'appareil.
3. Pour retirer un gobo de cette roue, consultez la Figure 17. Pour éviter de ré-étalonner la position des
gobos avec les menus du panneau de contrôle, tournez la roue pour aligner des points de référence
(comme les repères A et B de la Figure 15 en page 24 par exemple). Poussez sur le gobo pour le
dégager de l'épaulement de la roue puis tirez-le hors de la roue.
Pour réinstaller le porte-gobo en place sur la roue
et remonter l'appareil, suivez la procédure dans
le sens inverse.
Au moment de réinstaller le porte-gobo, alignez à
nouveau les points de référence choisis. Voir
Figure 18. Notez la position de la lumière
(repérée ci-contre) sur la roue. Lors de l'insertion
du porte-gobo, vérifiez que la languette du
porte-gobo se glisse correctement dans cette
lumière.
Vérifiez que le porte-gobo est correctement
maintenu sur la roue et qu'il tourne librement
après le remontage.
N'appliquez aucun lubrifiant sur aucune partie
des porte-gobos ni sur la roue d'entraînement.
Les roues dentées sont conçues pour fonctionner
sans lubrification.
Si vous n'avez pas pris garde d'aligner physiquement le porte-gobo comme vous le souhaitiez, vous pouvez
utiliser le menu SERVICE
Pour plus de détails sur le remplacement d'un gobo dans un porte-gobo, consultez la section " Installation
d'un gobo dans un porte-gobo " ci-dessous.
Installation d'un gobo dans un porte-gobo
Tous les gobos rotatifs de l'ERA 800 Performance/Profile sont retenus dans leur support par un ressort et
peuvent être démontés comme décrit ci-dessous.
Notez que le gobo en verre texturé Limbo (Crystal) est monté dans un support spécifique prévu pour une
épaisseur plus importante. Il est collé dans son support. Les gobos en verre texturés et leur support ne sont
pas interchangeables avec les autres gobos et porte-gobos.

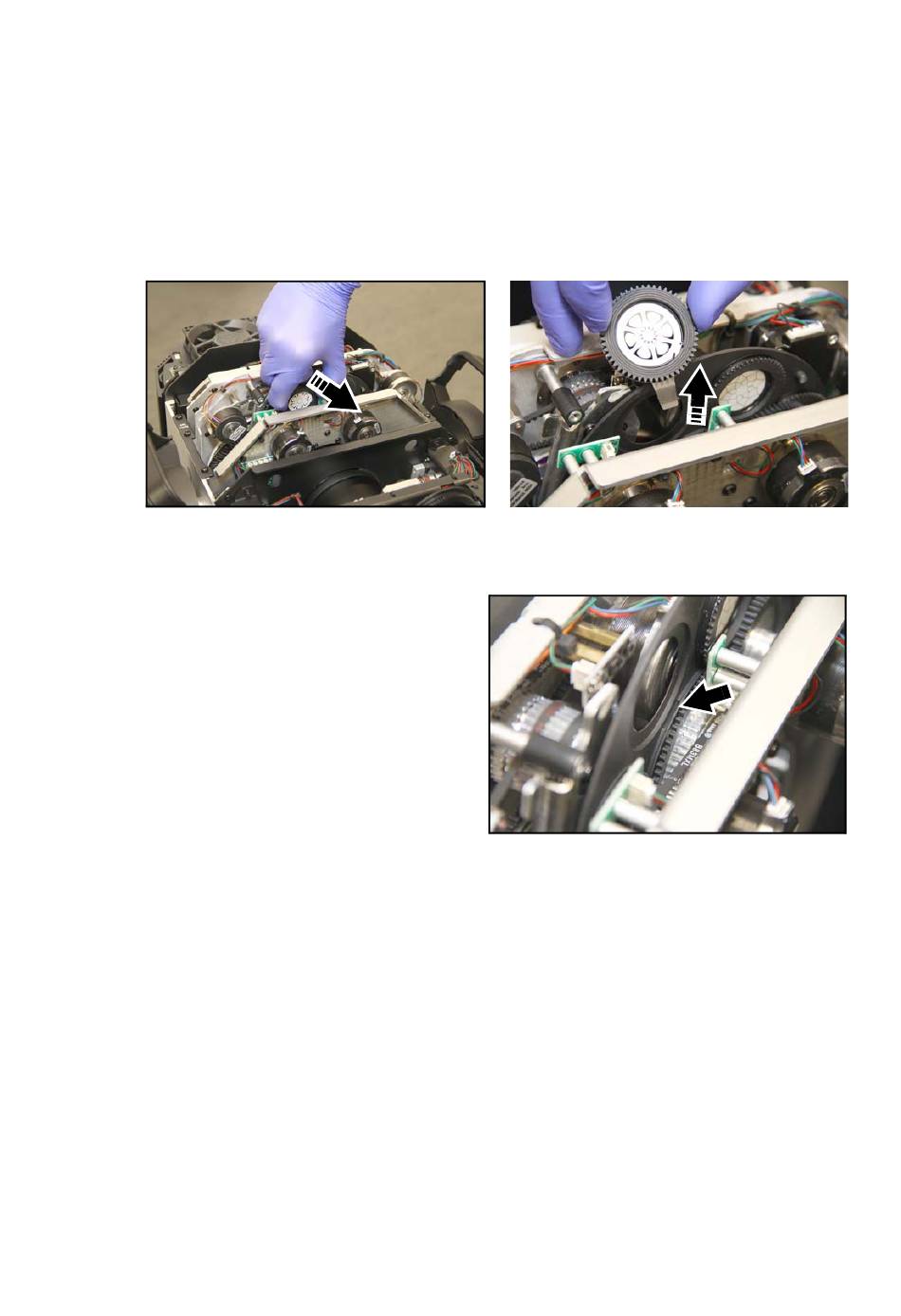

Figure 17 : Dépose d'un gobo de la roue 3
CALIBRATION pour rectifier sa position de repos.
Entretien et maintenance
Figure 18 : Rainure de guidage
