Clips des porte-gobos
Voir Figure 13. Les porte-gobos
sont maintenus en position sur les
deux roues de gobos par des clips.
Lorsque vous installez un gobo sur
une roue, assurez-vous que les
machoires A s'engagent dans les
gorges du porte-gobo des deux
côtés comme indiqué en B.
Remplacer un gobo
tournant sur la roue de
gobos 1
La roue de gobos 1 porte des effets
aériens. Elle est située au plus près
de la source à LEDs à l'arrière de la
tête. Pour remplacer un gobo sur la
roue 1 :
1. Si vous n'avez pas déjà déposé
les capots de la tête, suivez les
consignes de la section
"Ouverture de la tête pour la
maintenance" en page 23.
2. Avec vos doigts, faîtes tourner
le gobo à retirer pour aligner un
point de référence (par
exemple, l'aimant d'indexation
et le repère C indiqué en Figure
14) sur le porte-gobo et un point
de référence sur le module d'effets.
A

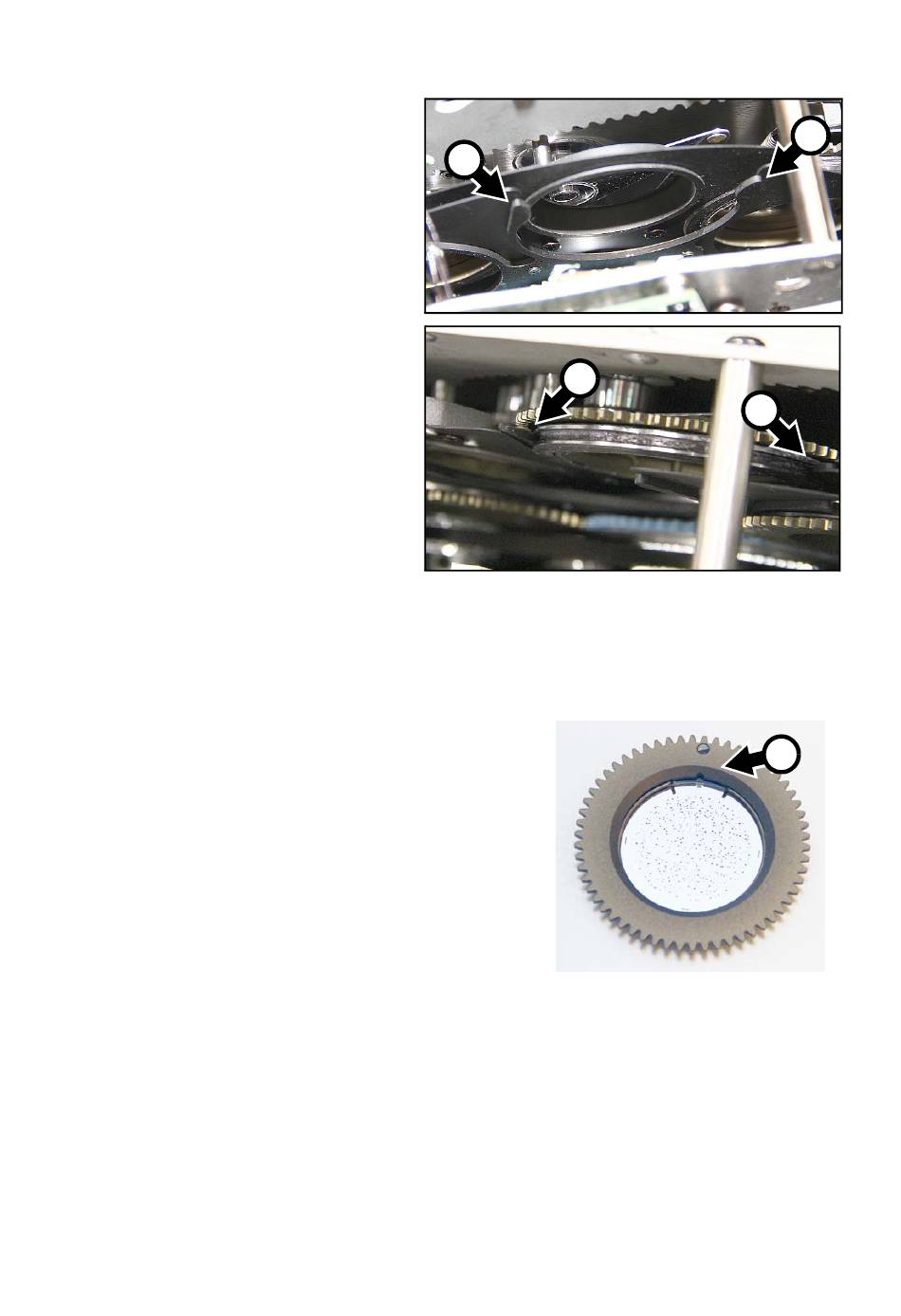

Figure 13 : Clip du porte-gobo et gorge correspondante
Entretien et maintenance
B
sur le porte-gobo
Figure 14 : Point de référence sur le
porte-gobo
A
B
C
25
