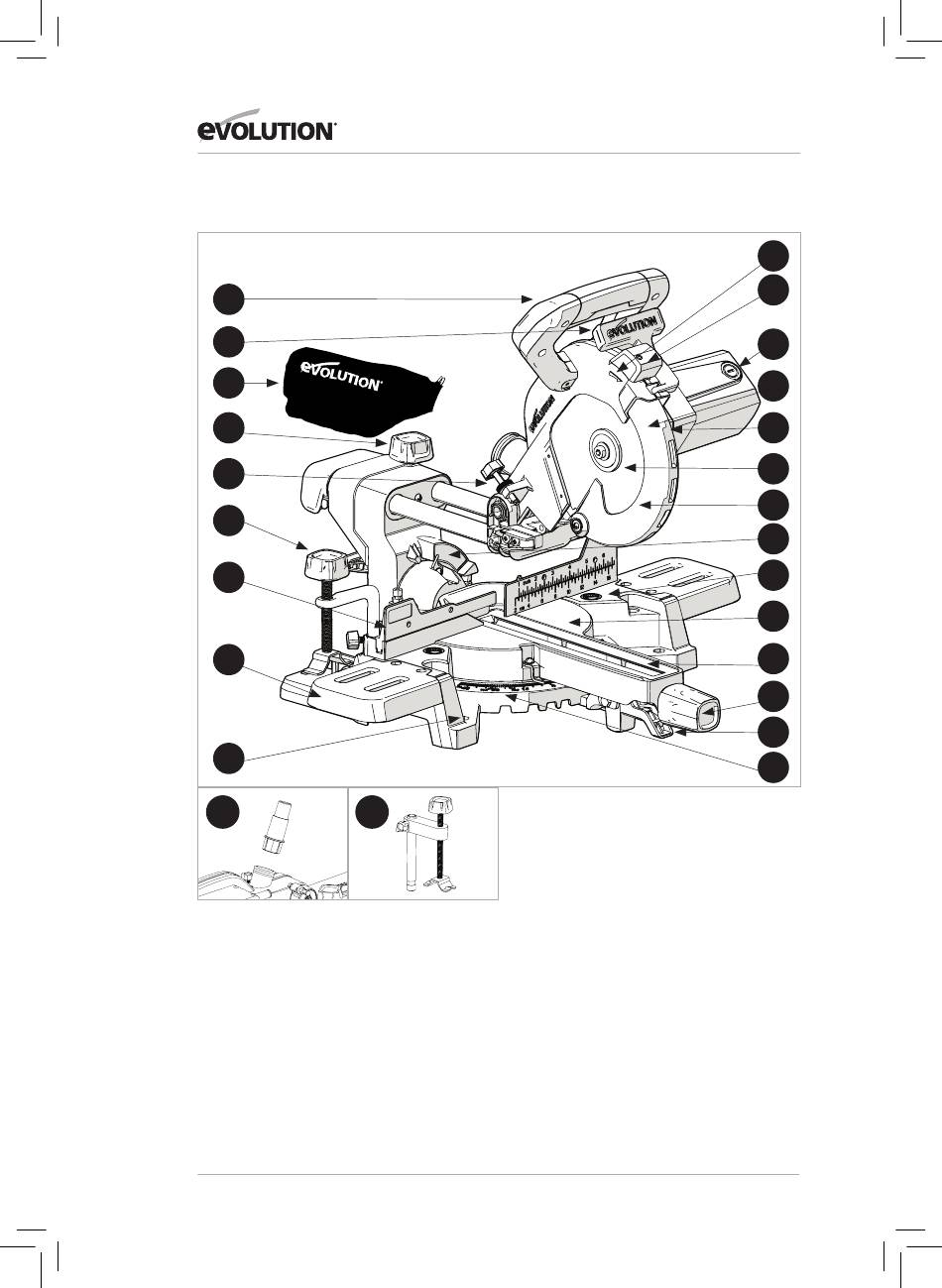

VUE D'ENSEMBLE DE LA MACHINE

Modèle représenté : R185SMS
1
2
3
4
5
6
7
8
9
24 25
1. POIGNÉE DE DÉCOUPE
2. GÂCHETTE DE BLOCAGE DU CARTER DE LAME
3. SAC À POUSSIÈRE*
4. VIS DE BLOCAGE DE LA GLISSIÈRE
5. JAUGE DE PROFONDEUR
6. PINCE DE VERROUILLAGE 2 ÉLÉMENTS
7. GUIDE COULISSANT
8. EXTENSIONS DE LA TABLE DE LA MACHINE
9. TROU DE MONTAGE (X4)
10. FLÈCHE D'INDICATION DE LA ROTATION DE
LA LAME
11. LASER*
12. BROSSES EN CARBONE
* Disponible séparément. Fourni en tant qu'équipement d'origine du modèle R185SMS+.
www.evolutionpowertools.com
13. CARTER DE LAME SUPÉRIEUR
14. TÊTE DE COUPE
15. LAME
16. CARTER DE LAME INFÉRIEUR
17. GRADUATION DE L'ANGLE DU BISEAU
18. HAUT DE LA TABLE
19. TABLE TOURNANTE
20. INSERT DE LA TABLE
21. BOUTON DE VERROUILLAGE DE LA POIGNÉE
DE L'ONGLET
22. LEVIER DE VERROUILLAGE DE LA BUTÉE
POSITIVE
23. GRADUATION DE L'ANGLE DE L'ONGLET
