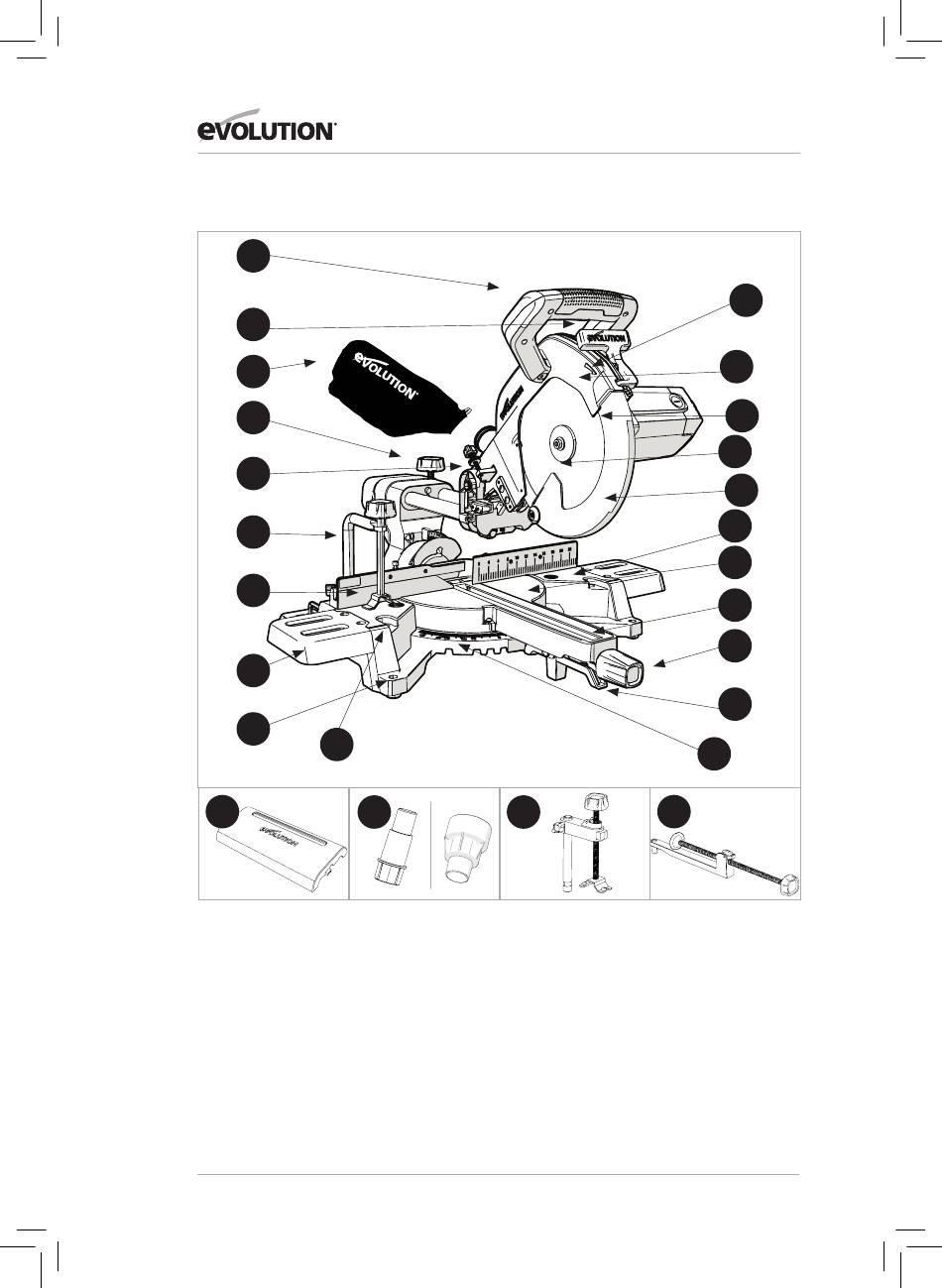

VUE D'ENSEMBLE DE LA MACHINE

1
2
3
4
5
6
7
8
9
10
22 23
1. POIGNÉE DE DÉCOUPE
2. LEVIER DE BLOCAGE DU CARTER DE LAME
3. SAC À POUSSIÈRE*
4. VIS DE BLOCAGE DE LA GLISSIÈRE
5. JAUGE DE PROFONDEUR
6. PINCE DE VERROUILLAGE 2 PIÈCES
7. GUIDE COULISSANT
8. EXTENSIONS DE LA TABLE DE LA MACHINE
9. TROU DE MONTAGE (X4)
10. TROUS DE MONTAGE DE LA PINCE AVANT (X2)
11. FLÈCHE D'INDICATION DE LA ROTATION DE LA
LAME
12. CARTER DE LAME SUPÉRIEUR
13. TÊTE DE COUPE
* Fourni en tant qu'équipement d'origine du modèle UE & NA R255SMS+
† Fourni en tant qu'équipement d'origine du modèle UE R255SMS+
24
UE NA
14. LAME
15. CARTER DE LAME INFÉRIEUR
16. HAUT DE LA TABLE
17. TABLE TOURNANTE
18. INSERT DE LA TABLE
19. BOUTON DE VERROUILLAGE DE LA POIGNÉE DE
L'ONGLET
20. LEVIER DE VERROUILLAGE DE LA BUTÉE POSITIVE
21. GRADUATION DE L'ANGLE DE L'ONGLET
22. PROTECTION POUR GLISSIÈRE
23. ADAPTATEUR D'ASPIRATION DE POUSSIÈRE*
24. PINCE DE VERROUILLAGE 3 PIÈCES*
25. PINCE AVANT
84
www.evolutionpowertools.com
11
12
13
14
15
16
17
18
19
20
21
25
†
†
