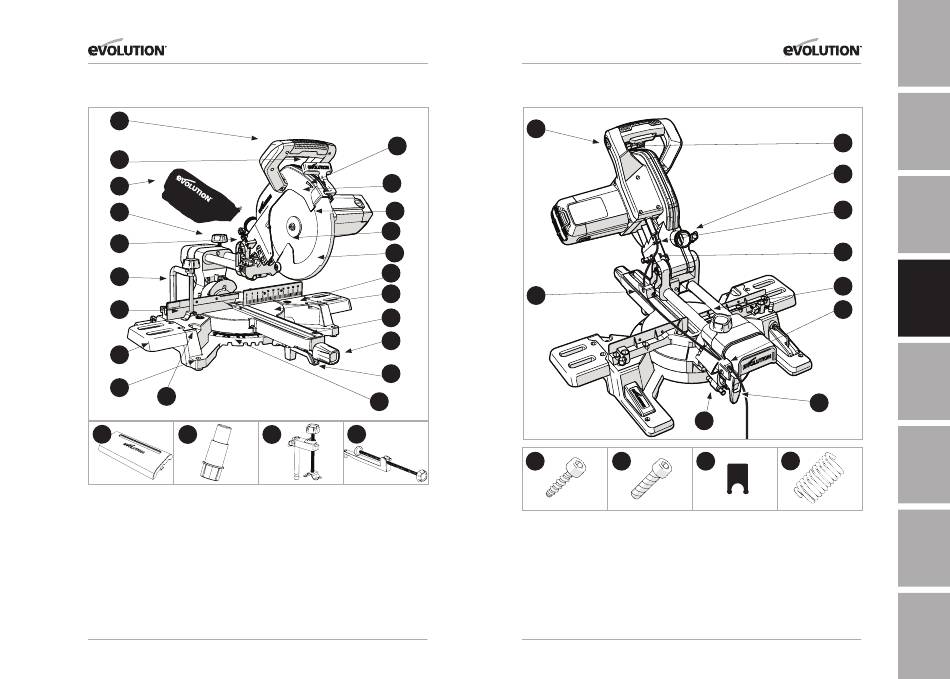

VUE D'ENSEMBLE DE LA MACHINE

1
2
3
4
5
6
7
8
9
10
22 23 24
1. POIGNÉE DE DÉCOUPE 14. LAME
2. LEVIER DE BLOCAGE DU CARTER DE LAME 15. CARTER DE LAME INFÉRIEUR
3. SAC À POUSSIÈRE*
16. HAUT DE LA TABLE
4. VIS DE BLOCAGE DE LA GLISSIÈRE 17. TABLE TOURNANTE
5. JAUGE DE PROFONDEUR 18. INSERT DE LA TABLE
6. PINCE DE VERROUILLAGE 2 PIÈCES 19. BOUTON DE VERROUILLAGE DE LA POIGNÉE DE
7. GUIDE COULISSANT
20. LEVIER DE VERROUILLAGE DE LA BUTÉE POSITIVE
8. EXTENSIONS DE LA TABLE DE LA MACHINE
21. GRADUATION DE L'ANGLE DE L'ONGLET
9. TROU DE MONTAGE (X4)
22. PROTECTION POUR GLISSIÈRE*
10. TROUS DE MONTAGE DE LA PINCE AVANT (X2)
23. ADAPTATEUR D'ASPIRATION DE POUSSIÈRE*
11. FLÈCHE D'INDICATION DE LA ROTATION DE LA
LAME 24. PINCE DE VERROUILLAGE 3 PIÈCES*
12. CARTER DE LAME SUPÉRIEUR 25. PINCE AVANT*
13. TÊTE DE COUPE
* Fourni en tant qu'équipement d'origine du modèle R255SMS+
84
www.evolutionpowertools.com
11
12
13
14
15
16
17
18
19
20
21
25
L'ONGLET
www.evolutionpowertools.com
27
32
33
35 36 37
26. INTERRUPTEUR À GÂCHETTE MARCHE/ARRÊT 35. VIS AUTOTARAUDEUSE À TÊTE CYLINDRIQUE
27. INTERRUPTEUR MARCHE/ARRÊT DU GUIDE LASER
36. VIS À TÊTE CREUSE M4 x4
28. PORT D'ASPIRATION DES POUSSIÈRES
37. COMPOSANT DU SERRE-CÂBLE (MONTÉ SUR LE
29. CÂBLE
30. BROCHE DE VERROUILLAGE DE LA TÊTE DE COUPE
38. RESSORT ANTI-VIBRATIONS (MONTÉ SUR LE
31. CHARIOT DE LA GLISSIÈRE ARRIÈRE
32. SERRE-CÂBLE DU GUIDE
33. BROCHE DU BISEAU À 33,9°
34. POIGNÉE DE VERROUILLAGE DU BISEAU
85
26
28
29
30
31
32
34
38
M4 x1
SERRE-CÂBLE DU GUIDE)
DISPOSITIF ANTI-VIBRATIONS)
