MONTAGE EN VOORBEREIDING

(7.1)

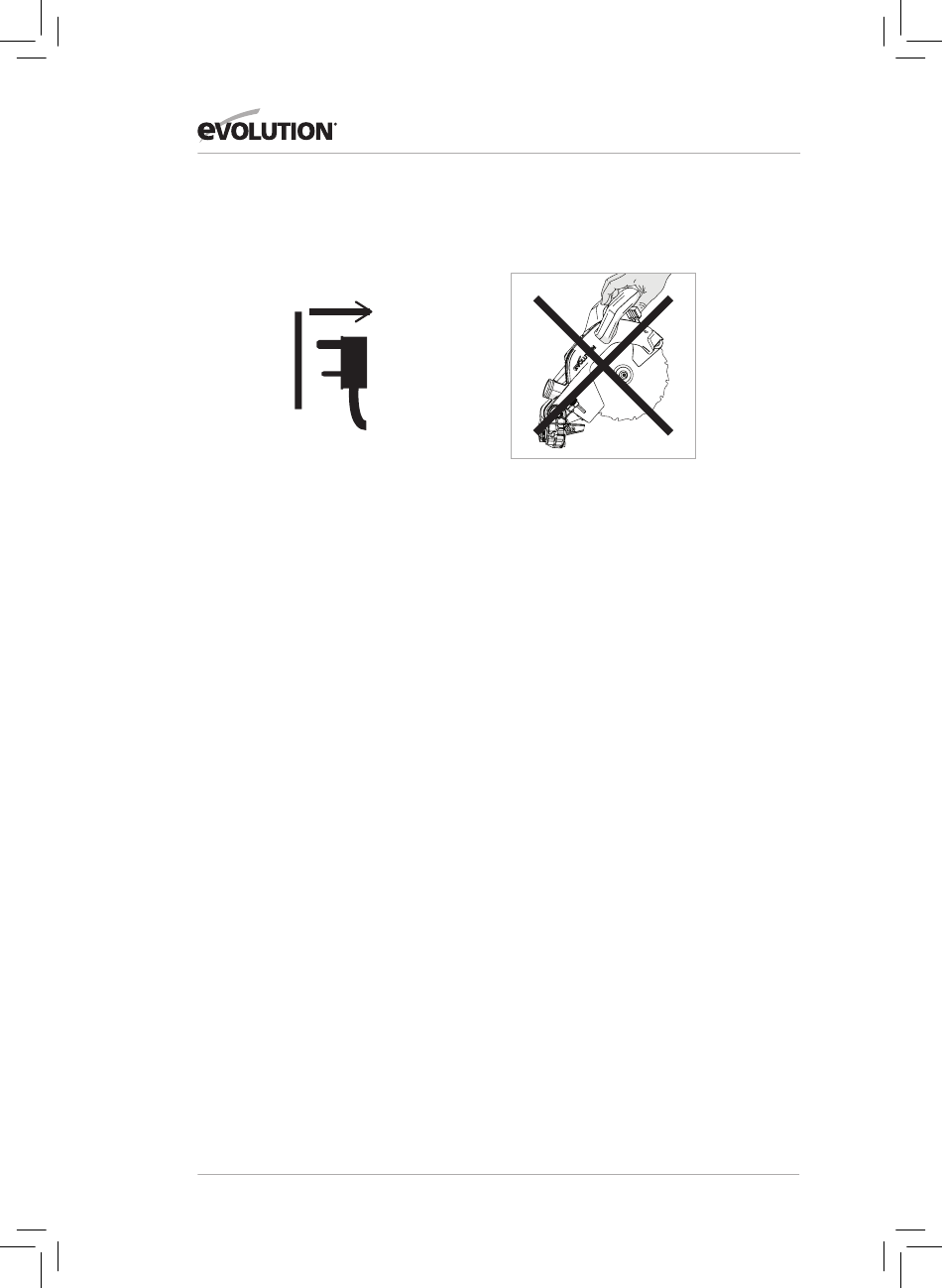

WAARSCHUWING: Ontkoppel altijd de
voeding naar de zaagmachine voordat u
eventuele aanpassingen aanbrengt.
Er is een kleine montage vereist om deze
machine in gebruik te nemen.
Door deze machine te monteren, verkrijgt de
eigenaar/bediener waardevolle inzichten in de
vele geavanceerde functies. Dit zal de bediener
in staat stellen de machine ten volle te benutten
zodra deze in gebruik wordt genomen.
Opmerking: Bestudeer de diagrammen die
de gemonteerde machine tonen. Deze geven
een handig overzicht dat u zal helpen bijhet
monteren.
GEREEDSCHAP NODIG VOOR
MONTAGE & AANPASSINGEN
Inbussleutel - wordt meegeleverd en bevindt
zich op een speciale opslagplaats op de machine.
(Afb. 1)
Platte schroevendraaier - niet meegeleverd.
10 mm moersleutel - niet meegeleverd.
5 mm inbussleutel – niet meegeleverd.
Tangen - niet meegeleverd.
Opmerking: Het montageproces is eenmalig.
Nadat de montage met succes is voltooid, mag
er geen poging meer worden gedaan om de
machine te demonteren.
Het blad en enkele andere kleinere onderdelen
moeten ook door de eigenaar/bediener worden
gemonteerd.
Opmerking: Een veiligheidscontrole moet
worden uitgevoerd nadat de montage is voltooid
en voordat de machine wordt gebruikt - zie
pagina 33.
www.evolutionpowertools.com
WAARSCHUWING: Steek nooit de stekker van
de zaagkop in het stopcontact om te proberen
deze als een handcirkelzaag te gebruiken.
KEN DE ONDERDELEN
Er zijn vier (4) hoofdonderdelen die moeten
worden gemonteerd (inclusief het zaagblad) en
twee (2) andere kleinere onderdelen die moeten
worden aangesloten. Bovendien moet het
zaagblad (meegeleverd) worden gemonteerd.
• De draaiende sokkel en afschuiningsnek (Afb. 2)
• De schuifrails (Afb. 3)
• De zaagkop (In de 'vergrendelde positie zoals
verwijderd uit de verpakking) (Afb. 4)
• Het zaagblad (Afb. 5)
Opmerking: Het zaagblad dient het laatste
onderdeel te zijn dat wordt gemonteerd. Het
mag pas worden gemonteerd nadat de montage
is voltooid en de machine is onderworpen aan
de veiligheidscontroles van de montage - zie
pagina 33.
DE VERGRENDELINGSKNOP VOOR
DE VERSTEKZAAG
De schroefdraadaansluiting van de
vergrendelknop voor verstek schuift door een
gat in de voorkant van de vergrendelingshendel
voor verstek (Afb. 7) en wordt vervolgens
vastgeschroefd in een van schroefdraad voorzien
nokje aan de onderkant van de machine.
DE AFSCHUININGSNEK
De afschuiningsnek is gemonteerd op de
draaitafel.
130
(Afb. 6)
