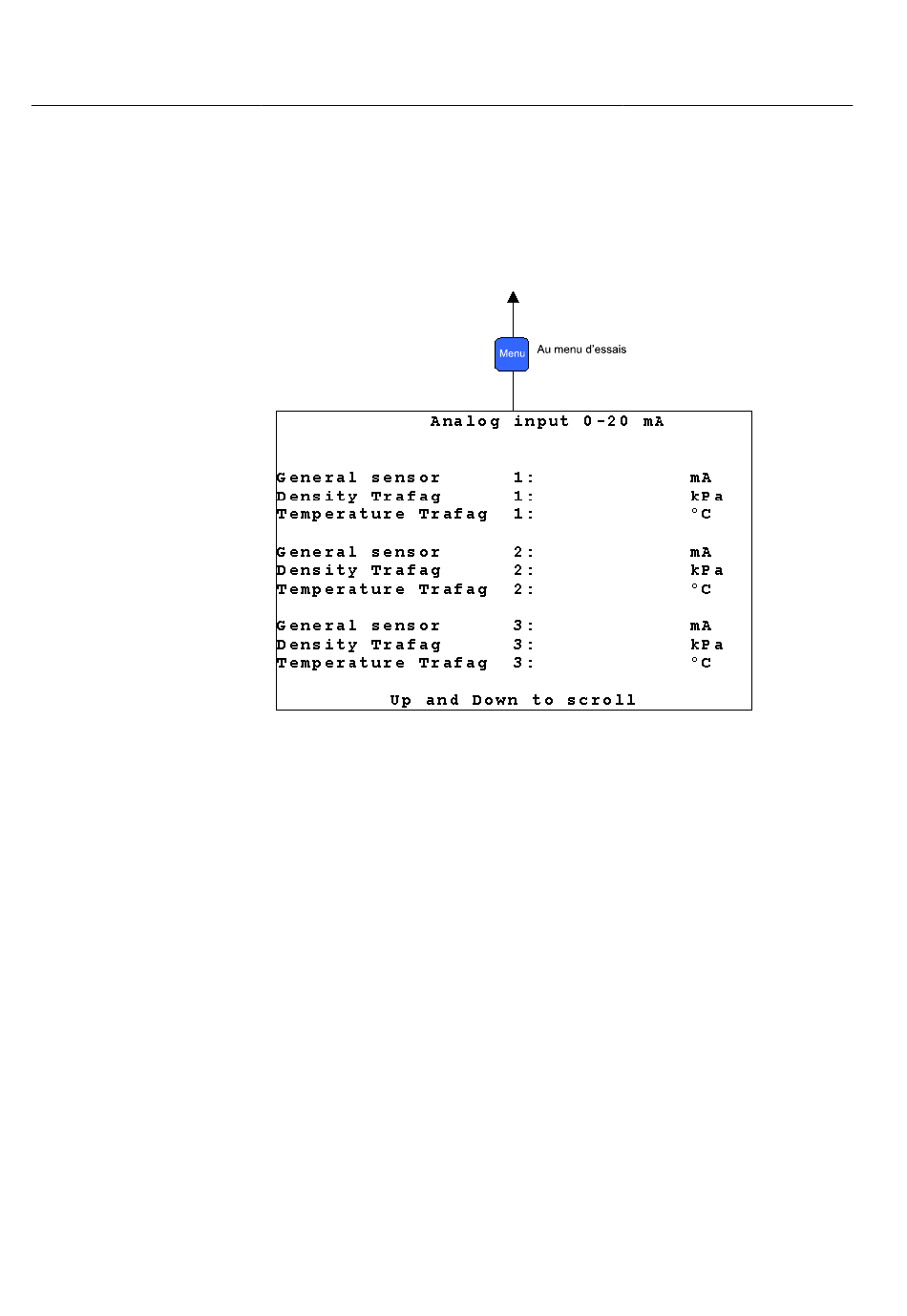

Fig. 14.5.-1 Page de mise en service des entrées analogiques 4-20 mA
Page de mise en service des entrées optiques
Cette page affiche l'état des entrées optiques sur le module principal. Ce mode n'est
disponible qu'avec les modules principaux équipés d'entrées optiques
(1VCF751021R0803, X74 uniquement et 1VCF751021R0801 pour tous).
Description de la ligne :
Désignation du canal :
Numéro du canal :
Valeurs :
"Désignation du canal" "Numéro de canal" : "Valeurs"
Capteur 4-20 mA général → Capteur général
Trafag → Densité, température
x, où x désigne l'adresse du canal d'entrée analogique.
Capteur général → 4-20 mA, pour Trafag la concentration
et la température.
"Désignation du canal" "Numéro de canal" : "Valeurs"
Entrée optique
x, où x désigne l'adresse du canal d'entrées optiques.
1 : X74 (entrée sync. temporelle)
2 : X75
3 : X76
0 : l'entrée optique est désactivée (pas de lumière présente).
1 : l'entrée optique est activée (la lumière est présente).
