11.7. TEST – Affichage des entrées et des sorties
analogiques ainsi que des entrées numériques
L'affichage des entrées et des sorties analogiques ainsi que des entrées numériques se fait lorsque le régu-
lateur est en cours de fonctionnement. Aucune modification ne peut être effectuée.
TEST
PARA
Retour à l'état de marche
AUTOMATIQUE

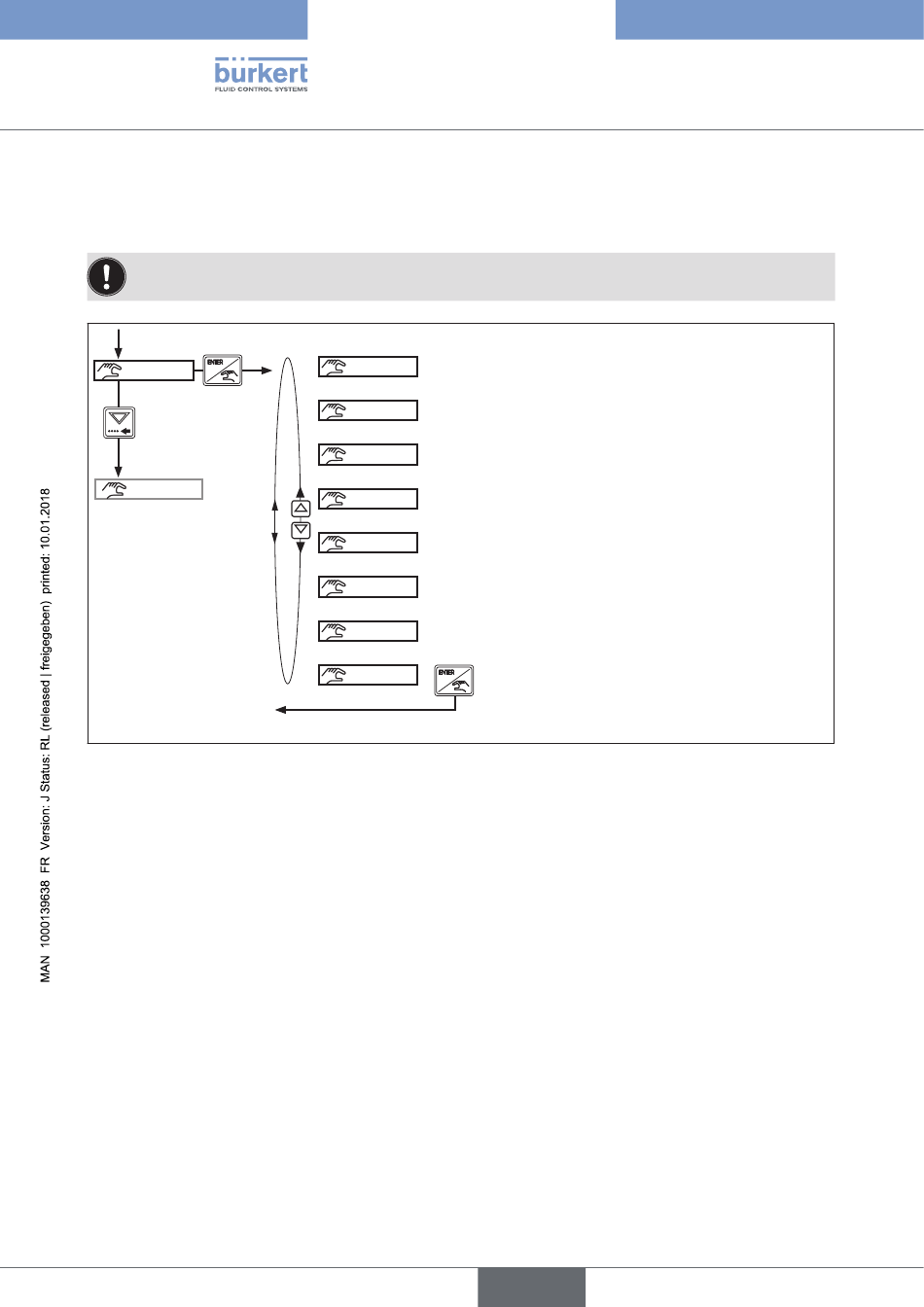

Figure 22 : TEST ; affichage des entrées et des sorties ainsi que des entrées numériques
40
Entrée analogique 1 : 4 - 20 mA ou 0 - 10 V (valeur de
AIN1
process ou Q , resp. Q
1
Entrée analogique 2 : 4 - 20 mA ou 0 - 10 V (valeur de consigne
AIN2
pour régulation de process ou régulation proportionnelle)
Entrée analogique 3 : Pt 100
AIN3
(valeur effective de process température)
Entrée de fréquence 1 (valeur effective de process
DIN1
débit ou Q pour la régulation proportionnelle)
1
DIN2
Entrée binaire : 0 / 1 avec l'entrée 0 V resp. 24 V
Entrée de fréquence 2
DIN3
(Q pour la régulation proportionnelle)
2
Sortie analogique 4 - 20 mA ou 0 - 10 V (valeur effective de
AOUT
process ou grandeur de réglage pour l'élément de réglage)
BACK
