8.2.
installation électrique de la variante armoire
électrique
AveRTissemeNT !
risque de blessures dû à une installation non conforme !
L'installation non conforme peut endommager ou détruire eCONTROL type 8611.
• L'installation électrique doit être effectuée uniquement par un personnel qualifié et habilité !
1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16 17 18
19
20
21 22 23 24 25 26 27

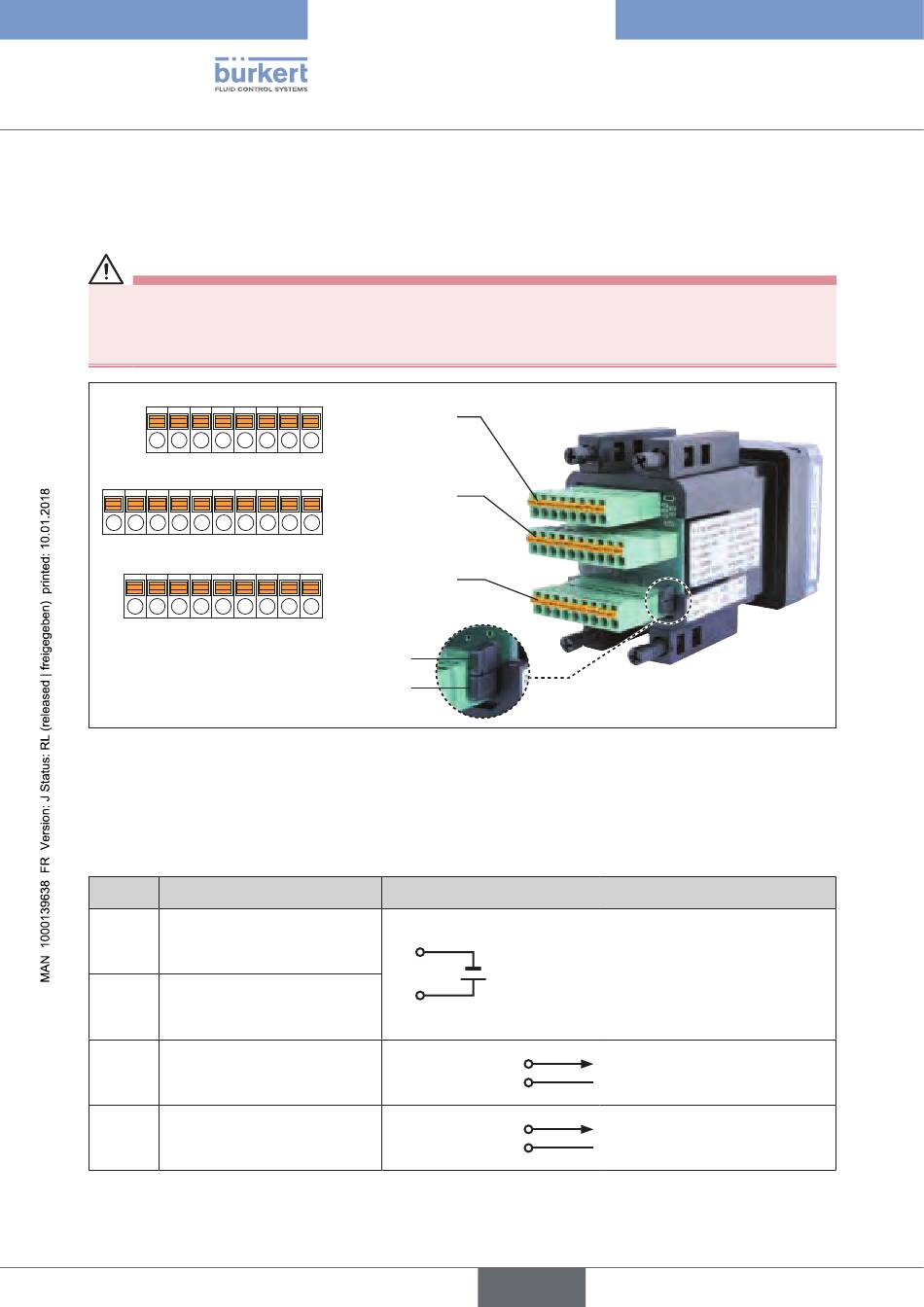

Figure 9 :
Variante armoire électrique ; platine de raccordement avec bornes à ressort et cavaliers
8.2.1.
affectation des bornes
réglette à bornes 1
borne
affectation
1
GND – Alimentation en tension
Alimentation en tension
2
24 V DC
3
Sortie binaire 2 (B_O2)
(BO2)
4
Sortie binaire 1 (B_O1)
(BO1)
24
Réglette à
bornes 1
Réglette à
bornes 2
Réglette à
bornes 3
Cavalier 1
Cavalier 2
câblage externe
1
GND
24 V DC
2
3
(1, 6, 8, 11 ou 23
4
(1, 6, 8, 11 ou 23
français
Type 8611
Installationélectrique
24 V DC ± 10 %
ondulation résiduelle maxi 10 %
24 V / 0 V (1 A maxi) NC / NO
GND)
24 V / 0 V (1 A maxi) NC / NO
GND)
