Remplacement de l'électronique auxiliaire
du brûleur
1.
Desserrez les deux connecteurs enfichables de l'élec-
tronique au niveau du brûleur.
2.
Ouvrez le couvercle de l'électronique auxiliaire.
3.
Retirez tous les connecteurs.
4.
Desserrez les vis de l'électronique auxiliaire.
5.
Retirez l'électronique auxiliaire.
6.
Fixez la nouvelle électronique auxiliaire à l'aide des vis.
7.
Raccordez tous les connecteurs.
8.
Fermez le couvercle.
9.
Enfichez les deux connecteurs de l'électronique sur le
brûleur.
10. Rabattez le boîtier de commande.
9.4.6
Remplacement des capteurs
Démontage du limiteur de température de sécurité
1.
Retirez les câbles du limiteur de température de sécu-
rité.
2.
Dévissez le limiteur de température de sécurité.
Montage du limiteur de température de sécurité
3.
Vissez le limiteur de température de sécurité.
–
1,3 Nm
4.
Raccordez les câbles au limiteur de température de
sécurité.
Démontage du capteur de température (CTN)
5.
Débranchez le câble du capteur de température (CTN).
6.
Dévissez le capteur de température (CTN).
Montage du capteur de température (NTC)
7.
Vissez le capteur de température (CTN).
–
4 Nm
8.
Branchez le câble sur le capteur de température (CTN).
9.
Rabattez le boîtier de commande.
9.4.7
Remplacement du ventilateur
1.
Déplacez le brûleur en position de maintenance.
(→ page 35)
2.
Retirez les fiches de connexion des conduites d'alimen-
tation électrique du ventilateur.
3.
Desserrez les quatre vis du ventilateur.
4.
Retirez le ventilateur.
5.
Installez le nouveau ventilateur.
6.
Serrez les vis du ventilateur.
7.
Raccordez les fiches de connexion des conduites d'ali-
mentation électrique du ventilateur.
8.
Montez le brûleur.
9.
Reliez le tuyau d'air au ventilateur.
10. Rabattez le boîtier de commande.
30
9.4.8
Remplacement du transformateur
d'allumage
1.
Dévissez les vis du transformateur d'allumage.
2.
Retirez le câble d'allumage et le câble de connexion de
l'électronique auxiliaire.
3.
Retirez le transformateur d'allumage.
4.
Mettez le nouveau transformateur d'allumage en place.
5.
Serrez les vis du transformateur d'allumage.
6.
Raccordez le câble d'allumage et le câble de connexion
à l'électronique auxiliaire.
7.
Rabattez le boîtier de commande.
9.4.9

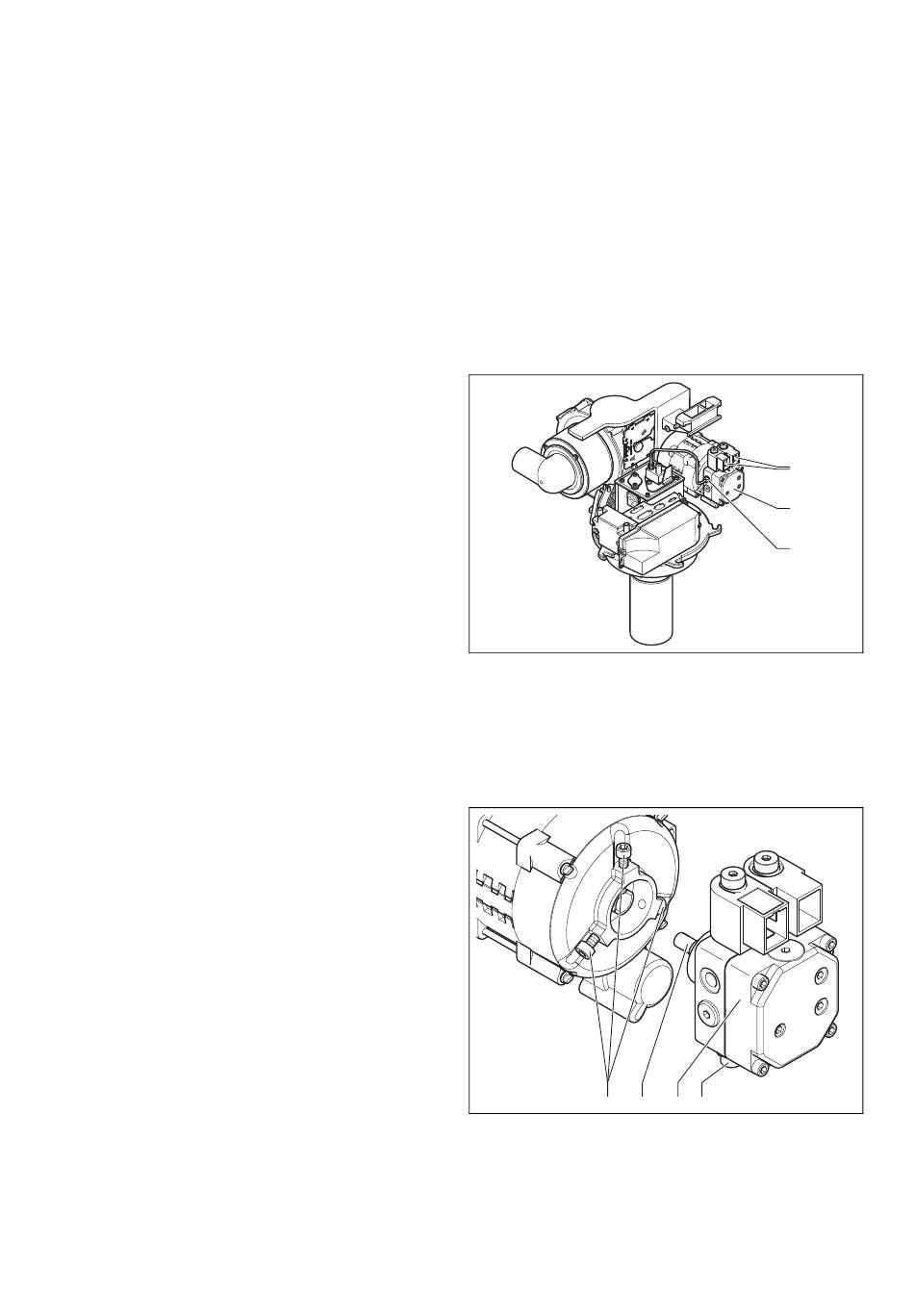

Remplacement de la pompe à fioul
Démontage de la pompe à fioul
1.
Veillez à récupérer le fioul s'échappant éventuellement.
1
Électrovannes
2
Pompe à fioul
2.
Débranchez les connecteurs des électrovannes (1).
3.
Bloquez la conduite de fioul au niveau du purgeur de
fioul automatique.
4.
Desserrez la conduite de fioul (3).
4
1
Raccordement des
flexibles de fioul
2
Pompe à fioul
5.
Desserrez les trois vis de fixation (4) du moteur.
6.
Retirez la pompe à fioul (2).
Notice d'installation et de maintenance icoVIT exclusiv 0020124852_03
1
2
3
3
Conduite de fioul
3
2
1
3
Accouplement
4
Vis de fixation
