tionnement prolongé, afin de favoriser une condensation op-
timale des gaz de combustion. Ce phénomène est renforcé
par le retour haute et basse température, le retour haute
température amenant de l'eau de chauffage plus chaude
(provenant par ex. du ballon) dans la zone centrale alors que
l'eau de retour plus froide (provenant par ex. du circuit de
chauffage de sol) est dirigée dans la zone inférieure (retour
basse température).
Les composants de l'installation de chauffage, tels que le
vase d'expansion, la pompe de recirculation, etc. sont à ins-
taller côté installation.
Compte tenu de la grande quantité d'eau que peut contenir
la chaudière au sol, aucune quantité minimale d'eau en cir-
culation et aucune bouteille casse-pression ne sont requises.
En cas de rénovation ou de modernisation, il est donc pos-
sible de remplacer une chaudière au sol ancienne très sim-
plement car aucune modification du système hydraulique de
l'installation n'est requise.
Un tube d'écoulement, reliant la chambre de combustion au
collecteur des gaz de combustion, est soudé dans le fond de
la chambre de combustion. Les condensats qui se forment
dans la chambre de combustion peuvent ainsi s'écouler via
l'évacuation des condensats.
3.6
Mentions figurant sur la plaque signalétique
La plaque signalétique est fixée au dos du boîtier de com-
mande.
Mentions figurant sur la
plaque signalétique
Nº de série
Type
Fioul
P
(température de dé-
N
part/température de retour)
Q
B
ṁ
NOx de classe 3
Tmax.
V
PMS
Volt
Hz
W
IP
Marquage CE
0020124852_03 icoVIT exclusiv Notice d'installation et de maintenance
Signification
Numéro d'identification propre au
produit
Système ventouse homologué
Types de fioul autorisés
Puissance calorifique nominale
Puissance de combustion
Afflux de combustible (fioul par
heure)
Oxyde d'azote de classe 3
Température maximale de l'eau
Capacité de la chaudière au sol
Pression moyenne de l'installa-
tion
Tension secteur
Fréquence du réseau
Puissance absorbée
Classe de protection
Appareil conforme aux normes
et directives européennes
3.7

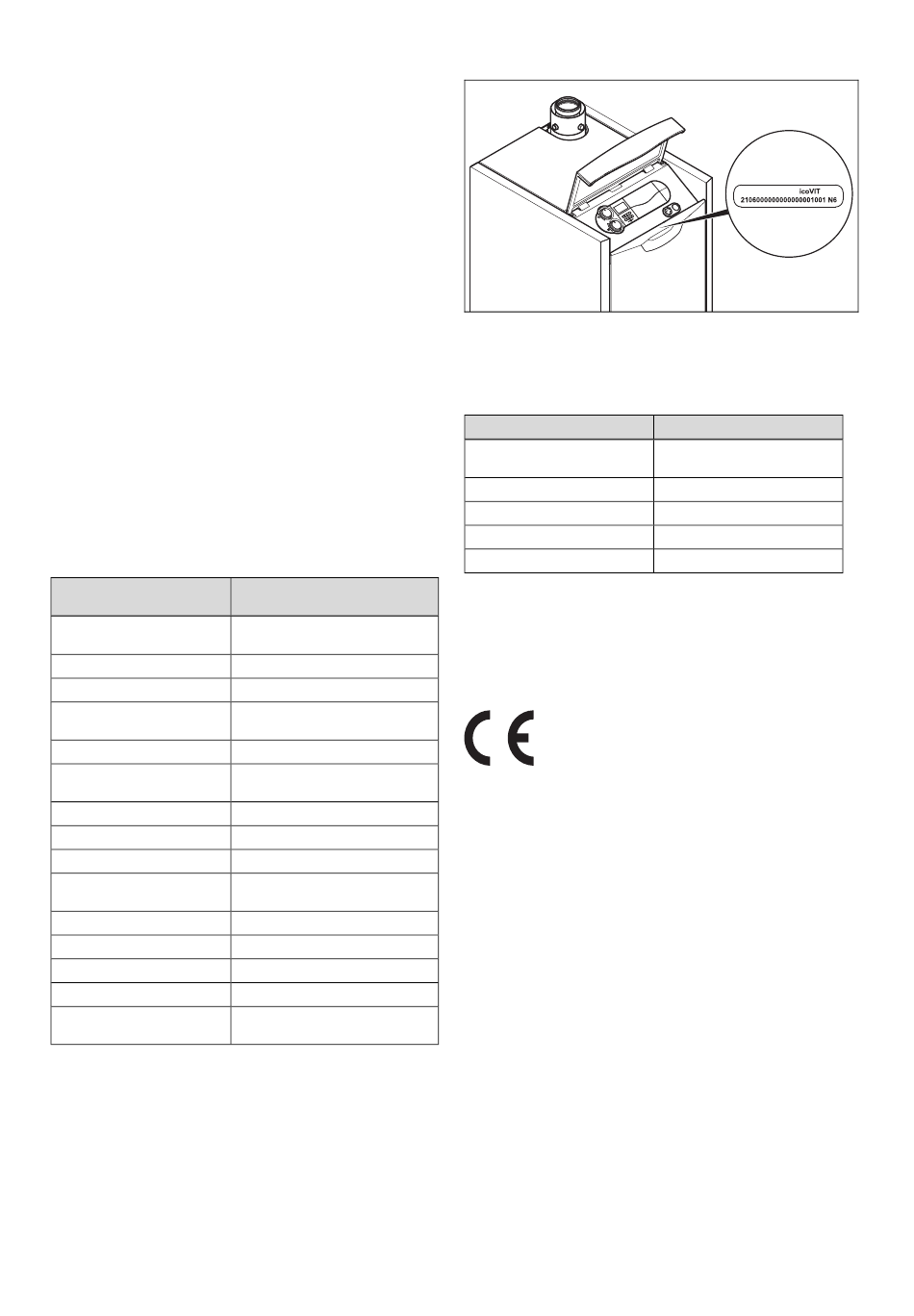

Désignation du modèle et numéro de série
La désignation de modèle et le numéro de série figurent sur
la plaque supplémentaire située derrière la protection avant.
La plaque signalétique est uniquement accessible à l'installa-
teur spécialisé.
Abréviation
VKO
15, (25, 35)
6
/3
-7
▶
Démontez le panneau avant. (→ page 14)
▶
Reportez-vous à la plaque supplémentaire pour
connaître la désignation du modèle.
▶
Montez la protection avant. (→ page 15)
3.8
Marquage CE
Le marquage CE atteste que les appareils sont conformes
aux exigences élémentaires des directives applicables,
conformément à la plaque signalétique.
La déclaration de conformité est disponible chez le fabricant.
4
Montage
4.1
Manutention de l'appareil
▶
Transportez le produit à l'emplacement d'installation.
Servez-vous des poignées encastrées situées à l'arrière
du produit et des sangles de transport situées tout en bas
de la face avant pour le déplacer.
▶
Utilisez un diable adapté pour transporter le produit. Pla-
cez le diable à l'arrière, de façon à mieux répartir les
charges. Fixez le produit avec une sangle.
▶
Utilisez une rampe pour descendre le produit de la
palette avec le diable, par ex. une cale en bois ou une
planche solide.
Montage 4
VKO 256/3-7
/3
Explication
Chaudière fioul au sol à
condensation
Puissance maximum en kW
Chaudière à condensation
Génération de produit
Équipement du produit
