9.3
Déverrouillage du limiteur de température de
sécurité (LTS) après une coupure
1.
Éteignez le produit en appuyant sur l'interrupteur géné-
ral.
2.
Laissez le produit descendre en température.
3.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 14)
1
4.

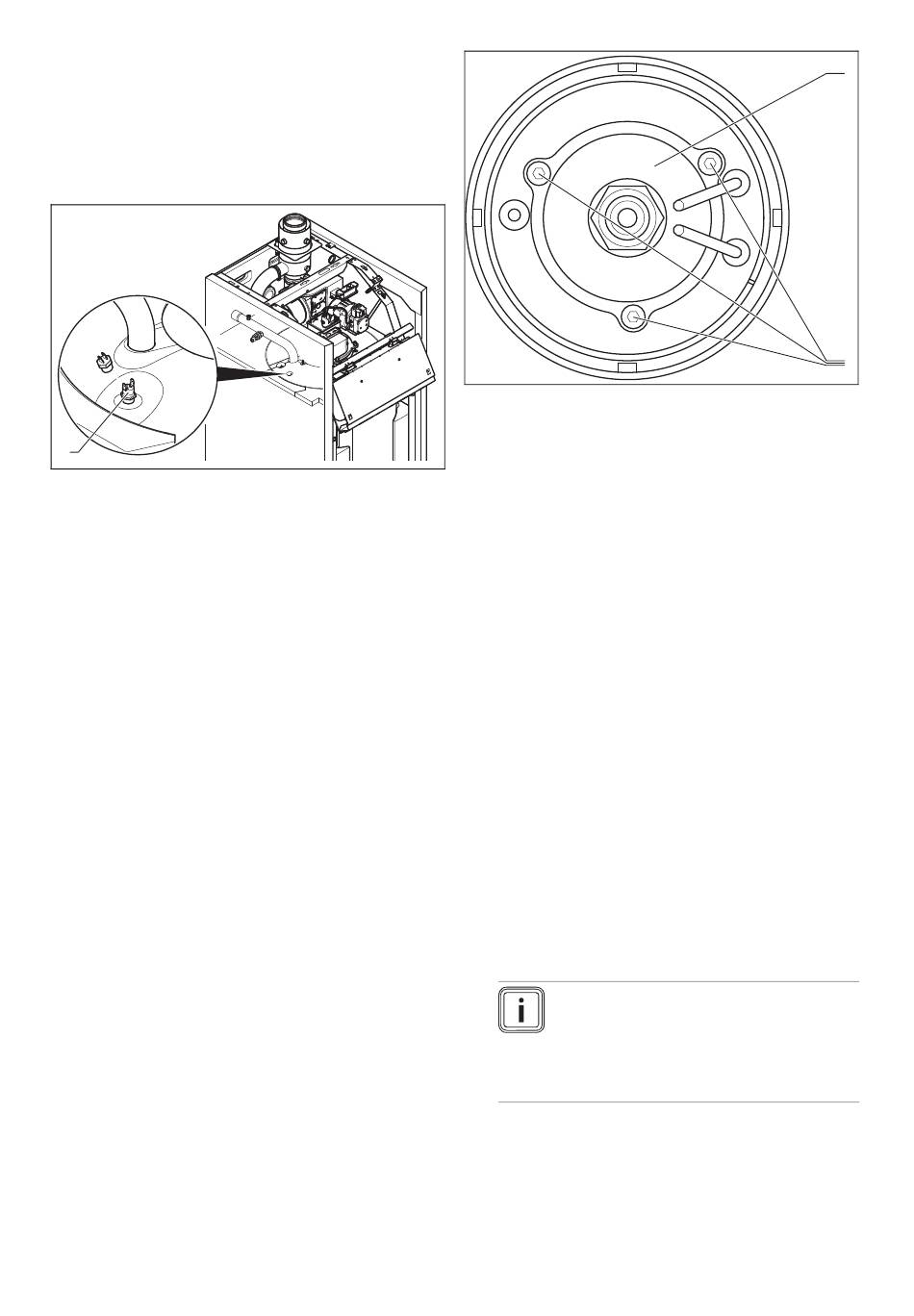

Déverrouillez le LTS (1) en appuyant sur la tige du LTS.
9.4
Remplacement de composants défectueux
9.4.1
Opérations préalables à la réparation
1.
Débranchez le produit de l'alimentation électrique une
fois la phase de marche à vide du ventilateur terminée.
2.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 14)
9.4.2
Approvisionnement en pièces de rechange
Les pièces d'origine du produit ont été homologuées par le
fabricant dans le cadre des tests de conformité. Si vous utili-
sez des pièces qui ne sont pas certifiées ou homologuées à
des fins de maintenance ou de réparation, le produit risque
de ne plus être conforme, et donc de ne plus répondre aux
normes en vigueur.
Nous recommandons donc expressément d'utiliser les
pièces de rechange originales du fabricant afin de garantir
un fonctionnement sûr et fiable du produit. Pour toute infor-
mation sur les pièces de rechange originales, reportez-vous
aux coordonnées qui figurent au dos de la présente notice.
▶
Utilisez exclusivement des pièces de rechange originales
spécialement homologuées pour le produit dans le cadre
de la maintenance ou la réparation.
9.4.3
Remplacement de la buse d'air
Dépose de la buse d'air
1.
Débranchez les deux connecteurs reliant l'électronique
au système électronique supplémentaire du brûleur.
2.
Déplacez le brûleur en position de maintenance.
(→ page 35)
0020124852_03 icoVIT exclusiv Notice d'installation et de maintenance
3.
Dévissez les trois vis de fixation (2) de la buse d'air (1).
Pose de la buse d'air
4.
Procédez à la pose de la buse d'air.
5.
Mettez en place les trois vis de fixation (2) de la buse
d'air (1) et serrez-les.
6.
Contrôlez l'écart entre la buse d'air et le gicleur à l'aide
du gabarit de réglage.
7.
Procédez à la repose du brûleur si aucune autre opéra-
tion de maintenance n'est nécessaire.
8.
Enfichez les deux connecteurs reliant le système élec-
tronique et le brûleur sur la cornière du le système élec-
tronique supplémentaire.
9.4.4
Remplacer le circuit imprimé
1.
Notez tous les réglages personnalisés du système élec-
tronique (codes diagnostic, réglages du potentiomètre),
de façon à pouvoir contrôler ou reprendre ces réglages
avec le circuit imprimé neuf.
2.
Rabattez le boîtier de commande .
3.
Déclipsez la protection supérieure du boîtier de com-
mande et retirez-la.
4.
Débranchez tous les câbles du circuit imprimé.
5.
Déclipsez le circuit imprimé de ses points de fixation.
6.
Retirez le circuit imprimé.
7.
Déclipsez l'écran et le régulateur le cas échéant.
8.
Clipsez le circuit imprimé neuf.
9.
Clipsez l'écran et le régulateur le cas échéant.
10. Raccordez tous les câbles au circuit imprimé.
Remarque
Il faut régler le décalage DSN en cas de
remplacement simultané de la plaque
conductrice du système électronique et
de l'écran. Suivez les instructions qui
accompagnent la pièce de rechange.
11. Fermez le boîtier électrique.
12. Rabattez le boîtier de commande.
Dépannage 9
1
2
