12 Dépannage
12.3
Réparation
12.3.1 Remplacement de la buse d'air
Remarque
La buse d'air est reliée de manière fixe au disposi-
tif de mélange.
1.
Débranchez l'appareil du secteur une fois la phase de
marche à vide du ventilateur terminée.
Dépose de la buse d'air
2.
Débranchez les deux connecteurs reliant l'électronique
au système électronique supplémentaire du brûleur.
3.
Déplacez le brûleur en position de maintenance.
(→ page 41)

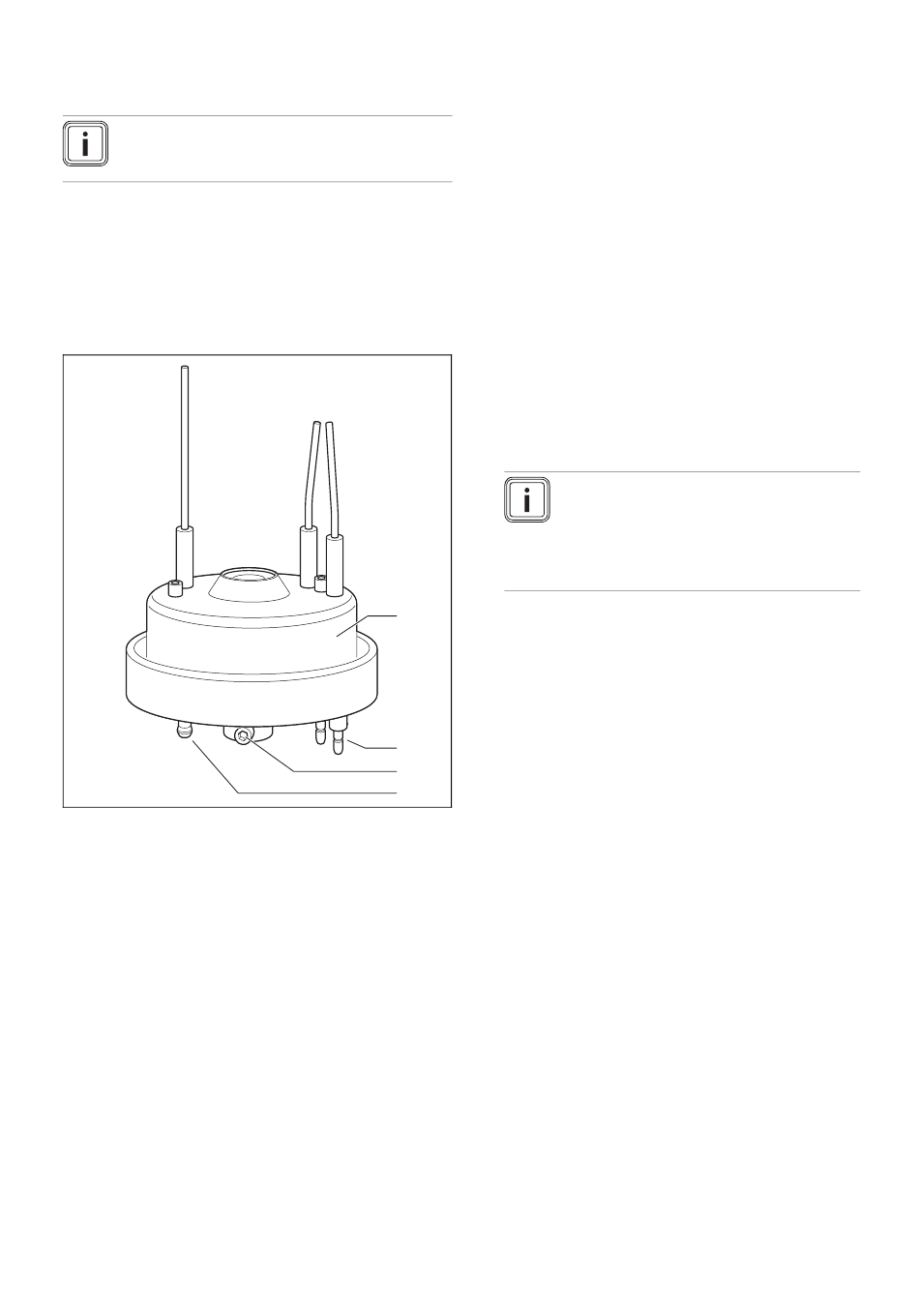

1
Dispositif de mélange
2
Vis de fixation
4.
Débranchez les connecteurs de toutes les électrodes
(3).
5.
Desserrez la vis de fixation (2) située sur le dispositif de
mélange (1).
6.
Retirez le dispositif de mélange (1) vers le haut.
Pose de la buse d'air
7.
Mettez en place le dispositif de mélange neuf.
8.
Immobilisez le dispositif de mélange à l'aide de la vis de
fixation.
9.
Réglez l'écart entre la buse d'air et le gicleur à l'aide du
gabarit de réglage.
10. Branchez les connecteurs aux électrodes.
11. Montez le brûleur. (→ page 48)
12. Enfichez les deux connecteurs reliant le système élec-
tronique et le brûleur sur la cornière du le système élec-
tronique supplémentaire.
64
1
3
2
3
3
Électrodes
12.3.2 Remplacement de la platine
1.
Notez tous les réglages du système électronique (ré-
glage des points de diagnostic, réglages du potentio-
mètre), de façon à pouvoir contrôler ou reprendre ces
réglages avec la nouvelle platine.
2.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 21)
3.
Coupez l'alimentation électrique de l'appareil.
4.
Rabattez le boîtier de commande .
5.
Déclipsez la protection supérieure du boîtier de com-
mande et retirez-la.
6.
Débranchez tous les câbles de la platine.
7.
Déclipsez la platine de ses points de fixation.
8.
Retirez la platine.
9.
Déclipsez l'écran et l'appareil de régulation le cas
échéant.
10. Clipsez la platine neuve.
11. Clipsez l'écran et l'appareil de régulation le cas
échéant.
12. Raccordez tous les câbles à la platine.
Remarque
Il faut régler le décalage DSN en cas de
remplacement simultané de la plaque
conductrice du système électronique et
de l'écran. Suivez les instructions qui
accompagnent la pièce de rechange.
13. Fermez le boîtier de commande.
14. Rabattez le boîtier de commande.
15. Raccordez l'appareil à l'alimentation électrique.
12.3.3 Remplacement de l'électronique auxiliaire
du brûleur
1.
Rabattez le boîtier de commande vers l'avant, puis ôtez
le couvercle de protection. (→ page 21)
2.
Débranchez l'appareil de l'alimentation en courant.
3.
Desserrez les deux connecteurs enfichables de l'élec-
tronique au niveau du brûleur.
4.
Ouvrez le couvercle de l'électronique auxiliaire.
5.
Retirez tous les connecteurs.
6.
Desserrez les vis de l'électronique auxiliaire.
7.
Retirez l'électronique auxiliaire.
8.
Fixez la nouvelle électronique auxiliaire à l'aide des vis.
9.
Raccordez tous les connecteurs.
10. Fermez le couvercle.
11. Enfichez les deux connecteurs de l'électronique sur le
brûleur.
12. Rabattez le boîtier de commande.
13. Branchez l'appareil sur l'alimentation électrique.
Notice d'installation icoVIT exclusiv 0020130519_02
