POWER WAVE® 300C
CONFIGURATION DE L'ENTRAINEMENT
DU FIL
(Voir Figure A.4)
Changer la douille du récepteur du pistolet
UN CHOC ÉLECTRIQUE peut tuer.
•
Coupez l'alimentation de la source de
courant de soudage avant d'installer ou
de changer les rouleaux d'entraînement
et/ou les guides.
•
Ne pas toucher les pièces sous tension électrique.
•
Lorsque l'on appuie sur la gâchette du pistolet,
l'électrode et le mécanisme d'entraînement sont
« chauds » pour travailler et mis terre et peuvent rester
sous tension plusieurs secondes après le relâchement
de la gâchette du pistolet.
•
Ne mettez pas l'appareil en marche si les couvercles,
les panneaux ou les protections sont enlevés ou
ouverts.
•
Seul un personnel qualifié doit effectuer les travaux
d'entretien.
Outils requis :
•
Clé hexagonale de 1/4 po.
Remarque : Certaines douilles de pistolet ne nécessitent
pas l'utilisation de la vis papillon.
Coupez l'alimentation de la source de courant de
1.
soudage.
Retirez le fil de soudage de l'entraînement du fil.
2.
Retirer la vis papillon de l'entraînement du fil.
3.
Retirez le pistolet de soudage de l'entraînement du fil.
4.
Desserrez la vis d'assemblage à six pans creux qui
5.
maintient la barre de connexion contre la douille du
pistolet.
Important : N'essayez pas de retirer complètement la
vis d'assemblage à six pans creux.
6.
Retirez le guide fil extérieur, et poussez la douille du
pistolet hors de l'entraînement du fil. En raison de la
précision de l'ajustement, un léger taraudage peut être
nécessaire pour retirer la douille du pistolet.
7.
Déconnectez le tuyau de gaz de protection à la nouvelle
douille du pistolet, si nécessaire.

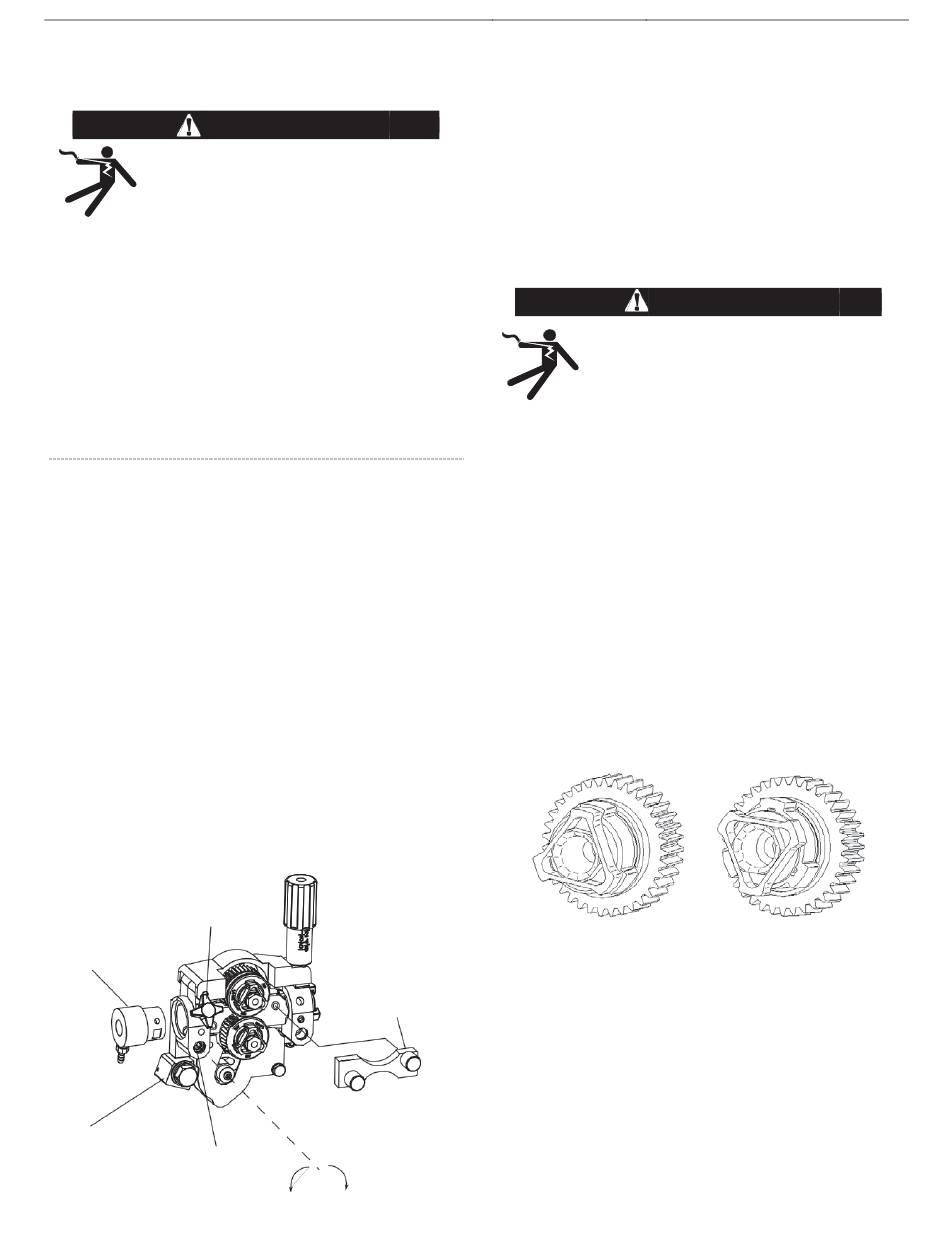

FIGURE A.5
VIS PAPILLON
DOUILLE POUR RÉCEPTEUR
DU PISTOLET
BLOC DE
CONNECTEUR
VIS À CHAPEAU À
TÊTE CREUSE
AVERTISSEMENT
GUIDE-FIL
EXTÉRIEUR
SERRER
DESSERRER
8.
Connectez le tuyau de gaz de protection à la nouvelle
douille du pistolet, si nécessaire.
À l'aide des quatre vis papillons (fournies dans la boîte du
9.
dispositif), fixez le moniteur au bras du moniteur. Faites
glisser la douille du récepteur du pistolet dans
l'entraînement du fil et vérifiez que les orifices des vis
papillons sont alignés.
Serrez la vis d'assemblage à six pans creux.
10.
11.
Insérez le pistolet de soudage dans la douille du pistolet
et serrez les vis papillons.
PROCEDURE D'INSTALLATION DES ROULEAUX
D'ENTRAINEMENT ET DES GUIDE-FILS
•
Mettez
tension
d'alimentation
d'installer ou de changer les rouleaux
d'entraînement et/ou les guides.
•
Ne pas toucher les pièces sous tension électrique.
•
Lorsque l'on appuie sur la gâchette du pistolet,
l'électrode et le mécanisme d'entraînement sont
« chauds » pour travailler et mis terre et peuvent rester
sous tension plusieurs secondes après le relâchement
de la gâchette du pistolet.
•
Ne mettez pas l'appareil en marche si les couvercles, les
panneaux ou les protections sont enlevés ou ouverts.
•
Seul un personnel qualifié doit effectuer les travaux
d'entretien.
-------------------------------------------------------------------------
Coupez l'alimentation de la source de courant de soudage.
1.
2.
Relâchez le bras de pression du rouleau de ralenti.
3.
Retirez le guide fil extérieur en tournant les vis moletées
dans le sens inverse des aiguilles d'une montre pour les
dévisser de la plaque d'alimentation.
4.
Tournez le verrou triangulaire et retirez les rouleaux
d'entraînement.
POSITION
DÉVERROUILLÉE
5.
Retirez le guide fil intérieur.
6.
Insérez le nouveau guide fil intérieur, côté rainure vers
l'extérieur, sur les deux axes de positionnement de la
plaque d'alimentation.
7.
Installez
un
rouleau
assemblage de moyeu et fixez-le avec le verrou
triangulaire.
Installez le guide fil extérieur en l'alignant avec les axes et
8.
en serrant les vis moletées.
9.
Fermez le bras de ralenti et engagez le bras de pression
du rouleau de ralenti. Réglez la pression de manière
appropriée
A-10
INSTALLATION
AVERTISSEMENT
l'alimentation
d'entrée
au
niveau
de
la
de
soudage
POSITION
VERROUILLÉE
d'entraînement
sur
hors
source
avant
chaque
