Montage de la bobine et chargement du
fil

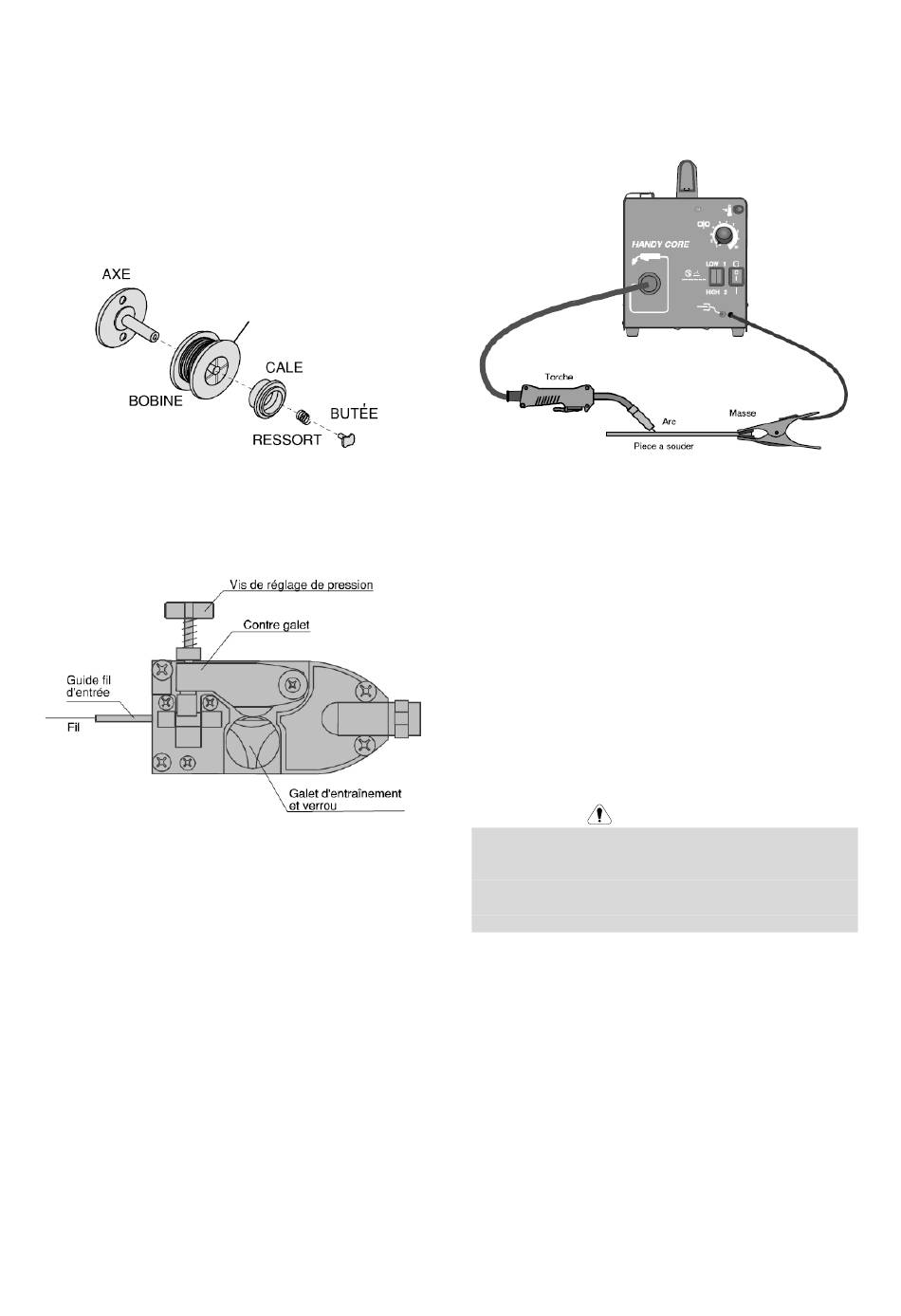

Voir schema ci dessous
1. Monter la bobine de fil sur l'axe de dévidage de façon
à ce que lorsque l'on tire sur l'extrémité du fil, la
bobine tourne dans le sens des aiguilles d'une montre.
2. Le diamètre du fil utilisé doit correspondre au diamètre
inscrit
sur
la
face
d'entraînement. Si ce n'est pas le cas, dévisser la vis
de fixation du galet, le tourner ou le remplacer par le
galet correspondant à votre diamètre de fil.
3. Relever le leviers du contre-galet qui appuie sur le
galet d'entraînement. Faire passer le fil dans le guide
fil d'entrée et dans le guide-fil de la torche. Abaisser
alors le levier du contre-galet et le remettre en position
de fonctionnement. La molette permet le réglage de la
pression exercée par le contre-galet
4. Pour les fils de petits diamètres et les fils aluminium, la
pression varie suivant le type de fil, l'état de surface, la
lubrification et la dureté du fil.
5. Si la pression exercée est trop forte, le fil se déforme,
et s'entortille. Il peut alors se coincer ou se casser ce
qui peut engendrer une usure prématurée des contre-
galets. Dévisser alors le bouton de réglage d'un tour et
recommencer l'opération.
6. Si la pression est trop faible, les galets d'entraînement
"patinent" sur le fil ce qui peut entraîner des
irrégularités dans la vitesse de dévidage de fil.
7. Retirez la buse gaz de la torche et retirez le tube
contact.
8. Faites dévider le fil en actionnant la gachette de la
torche. Le fil doit avancer régulièrement sans
glissements ni à-coups. Eventuellement réglez la
pression des galets pour corriger une irrégularité de
dévidage.
9. Dès que le fil est visible à l'extrémité de la torche,
enfilez le tube contact dessus et remontez-le puis
remontez la buse gaz (vérifier que le tube contact est
adapté au diamètre du fil).
Français
externe
visible
du
galet
10. Connectez le câble de masse sur la pièce ou sur le
support. Vérifiez l'état du contact entre la pince de
masse et son support. La surface doit être propre,
sans oxydes ni peinture ou revêtements isolant.
Soudage
1. Sélectionner le gaz en adéquation avec le fil utilisé.
2. Vérifier que la polarité de soudage corresponde au fil
utilisé.
3. Brancher le câble de masse sur la pièce à souder
comme decrit ci dessus.
4. Sélectionner la tension et la vitesse fil en fonction de
l'épaisseur et la position de la pièce à souder.
5. Protégez vous et protégez vos yeux avant d'amorcer
l'arc.
6. Presser la gâchette et déplacer la torche avec un
mouvement régulier.
7. Pour arrêter le soudage, relâcher la gâchette.
Nettoyage du tube contact et de la buse.
Nettoyer fréquemment le tube contact et la buse pour
éviter tout arc erratique.
Maintenance
AVERTISSEMENT
Pour toute opération de réparation, de modification ou de
maintenance, il est recommandé de contacter le Centre
de service technique le plus proche ou Lincoln Electric.
Des opérations de réparation ou de maintenance
effectuées par des centres de service ou un personnel
non agréé annuleront la garantie du fabricant.
Tout défaut observé doit être immédiatement rapporté et
réparé.
Entretien courant (quotidien)
Vérifier l'état de l'isolant et des connexions des câbles
de masse et l'isolant du câble d'alimentation. En cas
de détérioration de l'isolant, remplacer le câble
Immédiatement.
Éliminer les projections de la buse de la torche de
soudage. Les projections pourraient perturber le flux
du gaz de protection vers l'arc.
Vérifier l'état de la torche. La remplacer si nécessaire.
Vérifier l'état et le fonctionnement du ventilateur.
Maintenir les ouïes d'aération propres.
9
Français
