Réglages du couple de freinage du
manchon
Pour éviter le déroulement spontané du fil de soudage,
le manchon est doté d'un frein.
Le réglage est effectué en tournant sa vis M10, placée à
l'intérieur du cadre du manchon, après avoir dévissé
l'écrou de blocage du manchon.

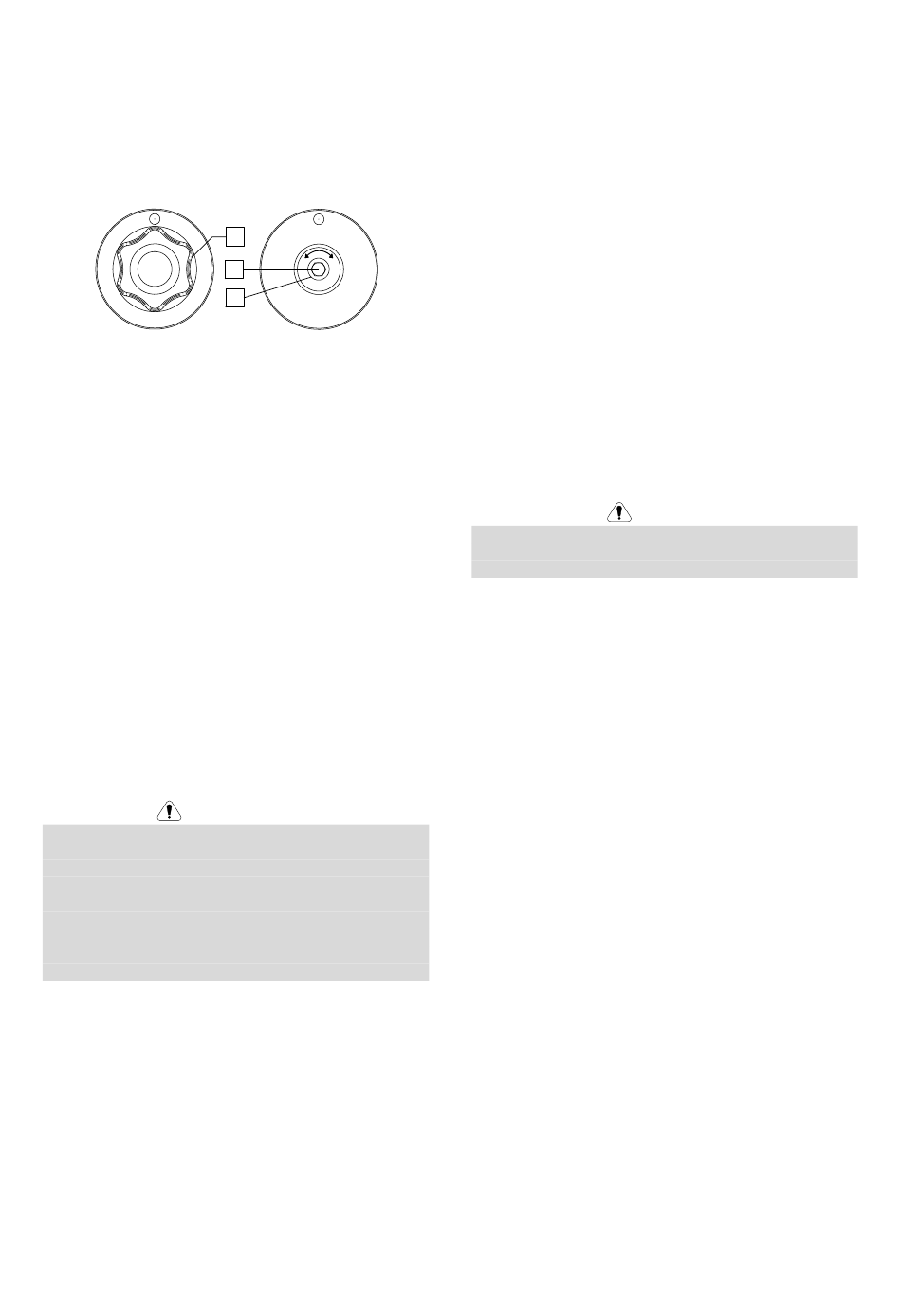

Figure 5
19. Écrou de blocage.
20. Vis de réglage M10.
21. Ressort de pression.
Tourner la vis M10 dans le sens des aiguilles d'une
montre pour augmenter la tension du ressort afin
d'augmenter le couple de freinage
Tourner la vis M10 dans le sens inverse des aiguilles
d'une montre pour diminuer la tension du ressort afin de
diminuer le couple de freinage.
Après avoir terminé le réglage, revisser l'écrou de
blocage.
Réglage de la force du galet presseur
Le bras presseur contrôle l'intensité de force que les
galets d'entraînement exercent sur le fil. La force de
pression est réglée en tournant l'écrou de réglage dans
le sens des aiguilles d'une montre, pour augmenter la
force, ou dans le sens inverse des aiguilles d'une montre
pour la diminuer. Un réglage correct du bras de pression
fournit les meilleures performances de soudage.
AVERTISSEMENT
Si la pression du galet est trop faible, le galet glissera
sur le fil. Si la pression du galet est trop élevée, le fil
peut se déformer et cela peut entraîner des problèmes
d'alimentation lors du soudage. La force de pression doit
être réglée correctement. Pour cela, diminuer lentement
la force de pression jusqu'à ce que le fil commence juste
à coulisser sur le galet d'entraînement, puis augmenter
légèrement la force en tournant l'écrou de réglage d'un
tour.
Français
19
20
21
Introduction du fil d'électrode dans la
torche de soudage
Mettre le poste de soudage hors tension.
En fonction du procédé de soudage, raccorder la
torche de soudage appropriée à la prise euro [1]. Les
paramètres nominaux de la torche et de la machine
de soudage doivent correspondre.
En fonction du type de pistolet, déposer la buse du
pistolet, le tube contact ou le capuchon de protection
et le tube contact.
Mettre le poste de soudage sous tension.
Maintenir le commutateur de dévidage à froid/purge
de gaz [12] ou utiliser la gâchette de la torche jusqu'à
ce que le fil apparaisse sur l'extrémité filetée du
pistolet.
Lorsque le commutateur de dévidage à froid [12] ou
la gâchette de la torche est relâchée, la bobine de fil
ne doit pas se dérouler.
Ajuster le frein de la bobine de fil en conséquence.
Mettre le poste de soudage hors tension.
Installer un embout de contact approprié.
Selon le procédé de soudage et le type de pistolet,
installer la buse (procédé MIG/MAG) ou le bouchon
de protection (procédé FCAW).
Veiller à tenir les yeux et les mains éloignés de
l'extrémité du pistolet lorsque le fil sort de l'extrémité
filetée.
8
ATTENTION
Français
