POWER WAVE® 300C
NAVIGATION DE L'INTERFACE D'UTILISATEUR

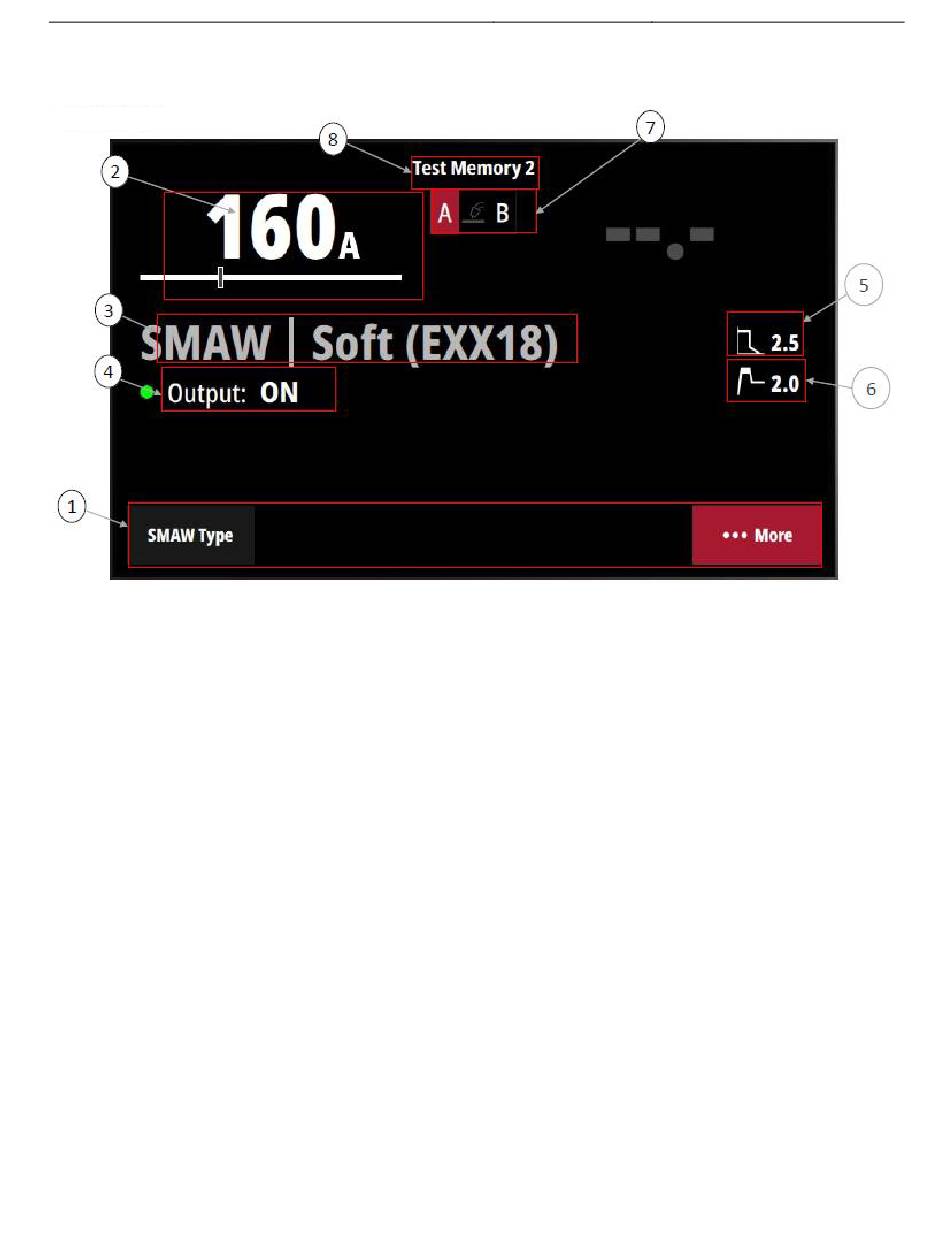

ÉCRAN D'ACCUEIL SMAW (AFFICHAGE AVANCÉ)
FIGURE B.6
1. Barre de menu - Utilisez le bouton de menu pour faire défiler les options en bas de l'écran.
Appuyez sur le bouton pour sélectionner l'option en surbrillance.
2. Réglage du courant - Règle le courant souhaité, utilisez le bouton gauche pour le régler, pour
régler les plages
autorisées à être réglées par une télécommande.
3. Mode de soudure
4. Indicateur de sortie (Remarque : la sortie est active à tout moment dans le processus SMAW).
5. Force d'arc
6. Surintensité de démarrage
7. Indicateur de procédure double - Affiche la procédure/le programme de soudage actif. En
appuyant sur le bouton du processus actif, on passe d'une option de procédure/programme à
l'autre.
8. Nom de la mémoire
B-11
OPÉRATION
