POWER WAVE® 300C
CONTROLE AVANT DU BOITIER - MODELE AVANCE
Toutes les contrôles et tous les réglages de l'opérateur sont
situés sur la face avant du boîtier de la Power Wave. (Voir la
figure B.2)
1.
BOUTON DE RÉGLAGE DU PROCÉDÉ
vitesse d'alimentation du fil/ampères.
2.
BOUTON DE RÉGLAGE DU PROCÉDÉ
tension/réglage.
3.
BOUTON DE NAVIGATION/SÉLECTION
naviguer/sélectionner les paramètres ou le procédé.
4.
AFFICHAGE PRINCIPAL - Affiche des informations
détaillées sur le soudage / le procédé.
5.
BOUTONS DE SÉLECTION DU PROCÉDÉ - Sélection
rapide des procédures communes.
6.
BOUTONS DE SÉLECTION DE MÉMOIRE - Permet
d'enregistrer jusqu'à 4 mémoires du procédé.
7.
PORT USB
8.
COMMUTATEUR MARCHE/ARRÊT

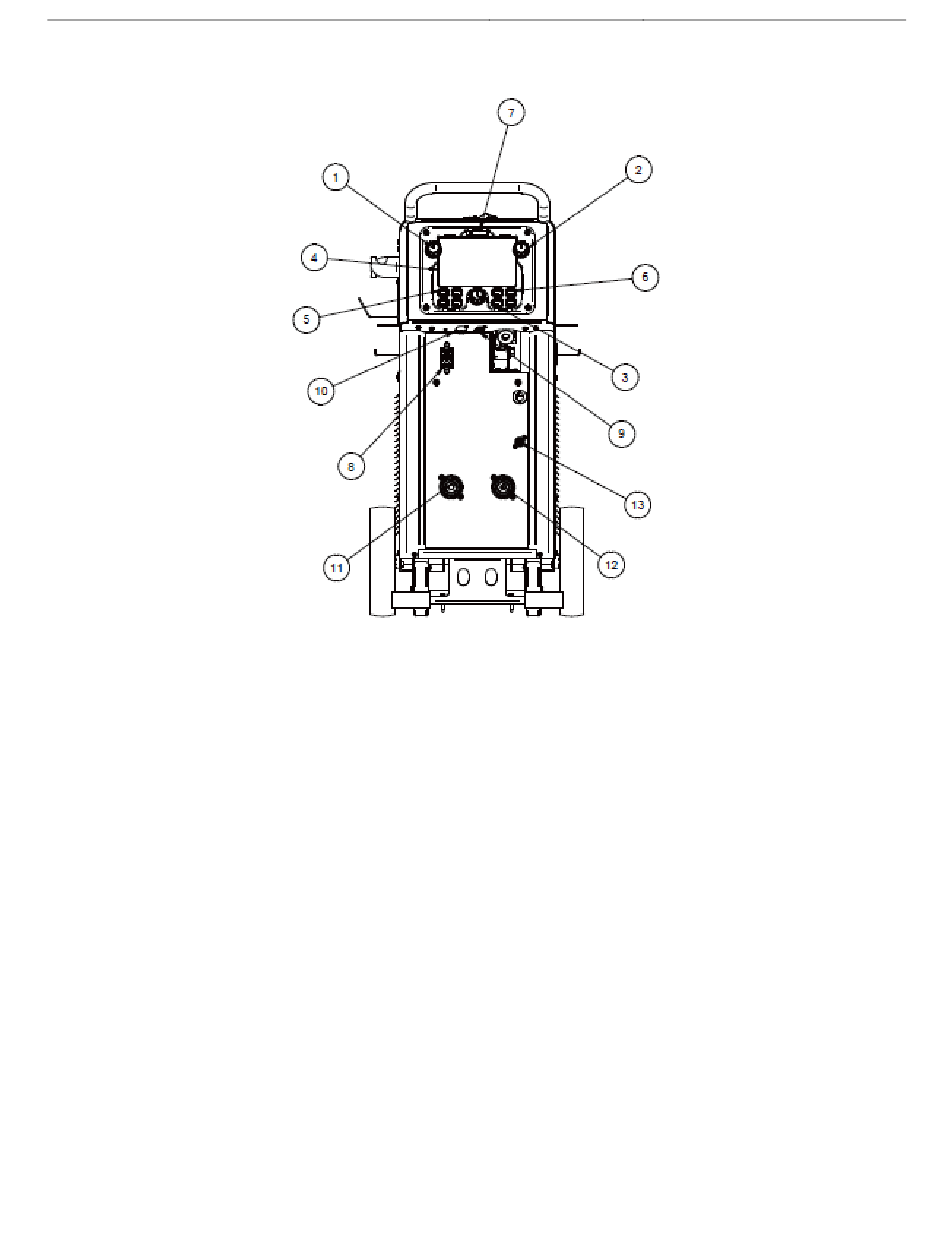

ILLUSTRATION B.2
9.
CONNECTEUR DE GÂCHETTE DU PISTOLET
10.
CONNECTEUR À DISTANCE À 12 BROCHES
- Règle la
11.
GOUJON DE SORTIE DE TRAVAIL
GOUJON DE SORTIE DE L'ÉLECTRODE
12.
- Règle la
13.
CONNECTEUR DU CONDUCTEUR DE DÉTECTION
- Utiliser pour
B-5
OPÉRATION
