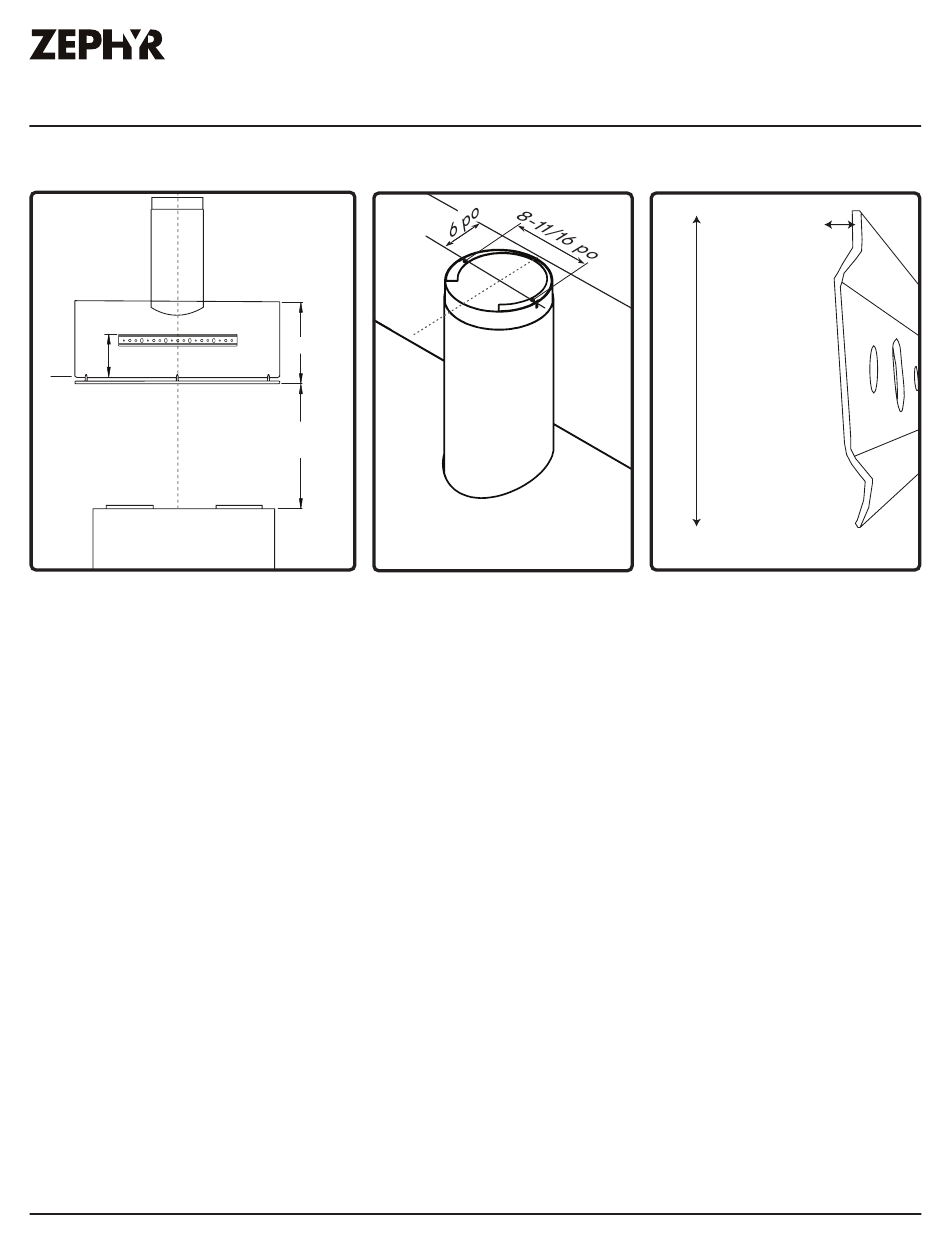

Montage de la hotte de cuisinière
C/L
B
9-11/16 po
A
C/L
FIG. B
1. Mesurez de la surface de cuisson au fond de la hotte désiré, nivelez et marquez la ligne A. (26 po
minimum de la surface de cuisson)
2. Prune et marquer la ligne médiane.
3. Marquez la ligne B, à 9-11/16 po au-dessus de la ligne A. Il s'agit de la position supérieure du
support mural. FIG. B.
4. Suivez la ligne médiane jusqu'au plafond, mesurez et marquez la ligne de montage du support de
plafond C, à 6 po du mur sur le plafond. FIG. C.
5. Marquez l'écart de montage du support de plafond, à 8-11/16 po de la ligne médiane sur la ligne
C. FIG. C.
6. Placez le support de plafond du couvercle du conduit sur le plafond et marquez le diamètre
intérieur du support de plafond. Coupez le diamètre intérieur du support de plafond pour
s'adapter au tuyau de conduit rond de 6 po ou 8 po.
7. Préparer les conduits et l'électricité à travers le plafond.
8. Fixez le support de plafond au plafond à l'aide de (2) vis M4 * 38. Il peut être nécessaire d'ajouter
des blocs de bois à l'intérieur du plafond pour supporter le poids du couvercle supérieur du
conduit.
9. Placez et centrez le haut du support mural sur la ligne B, FIG. B. Le haut du support mural aura un
espace entre le support et le mur. FIG. D.
Okeanito Guide d'utilisation, d'entretien et d'installation
C
L
C /
14-1/2 po
min. 26 po
max. 36 po
Instructions d'installation
FIG. C
" m
2 8
" m
3 6
Sommet
espace entre
le support
et le mur
Bas
FIG. D
i n .
a x .
