MODES DE FONCTIONNEMENT

2.1 MODE FAIBLE CHARGE (fonction thermostat)
Mode faible charge signifie qu'une quantité d'énergie réduite est prélevée sur la chaudière. Un régulateur tout ou rien qui
connecte et déconnecte le brûleur comme un thermostat, assure la régulation sur la valeur de la consigne.

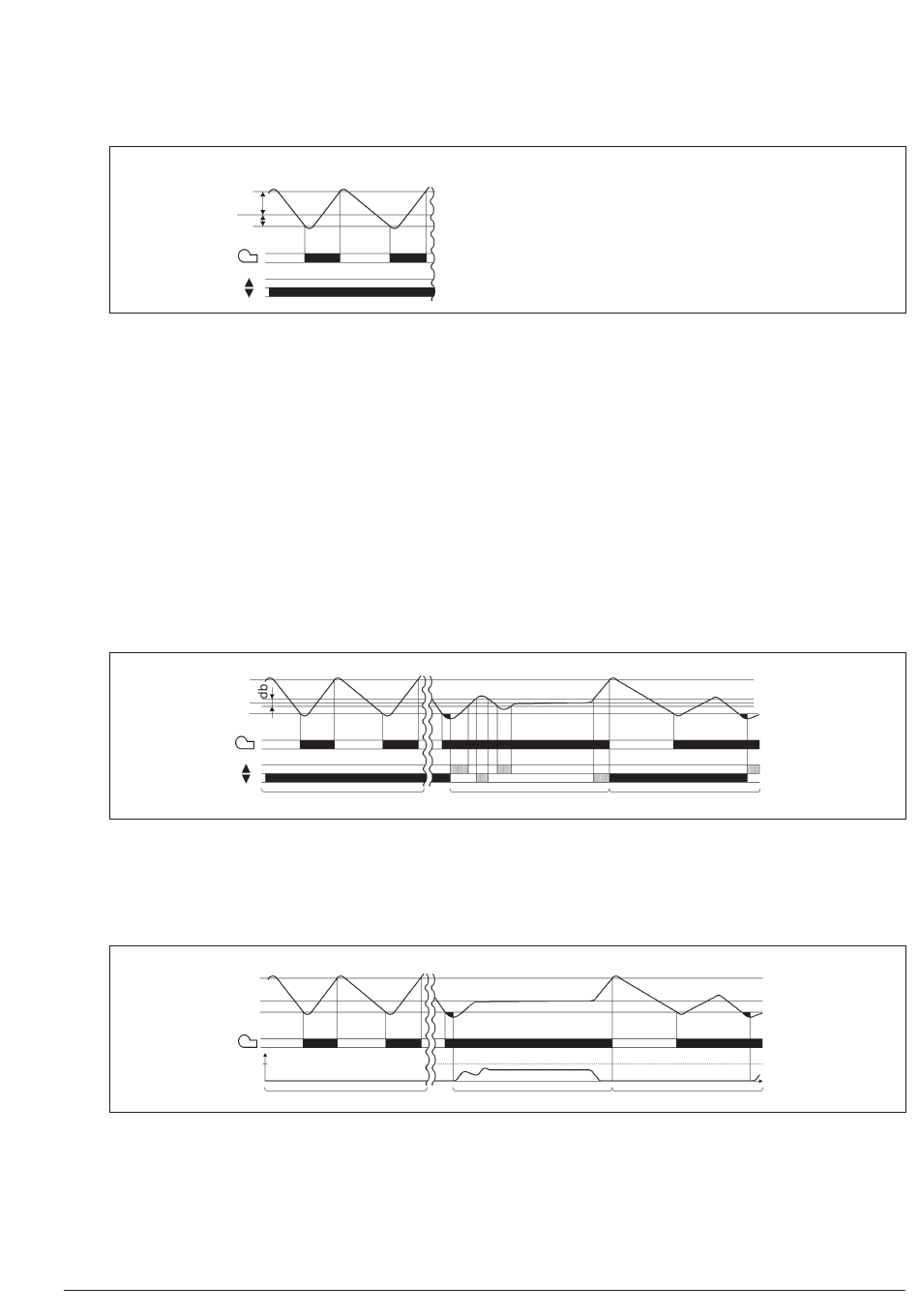

Fonctionnement modulant et à 2 allures : valeur instantanée entre "HSY1" et "HSY3"
HYS3
W
HYS1
C'est pour cette raison que ce mode de régulation est appelé "fonction thermostat". Un différentiel réglable permet de choisir
la fréquence d'enclenchement du brûleur de façon à ménager le matériel.
2.2

MODE FORTE CHARGE

Mode forte charge signifie qu'une grande quantité d'énergie est prélevée sur la chaudière, le brûleur étant enclenché en
permanence. Si, dans le mode thermostat, la charge de chauffe augmente au point que la valeur instantanée descend en
dessous du seuil d'enclenchement "HSY1", le régulateur ne passe pas immédiatement à une puissance supérieure du brûleur,
mais étudie d'abord la dynamique de cet écart de réglage et n'enclenche la puissance supérieure que lorsqu'un seuil de réaction
réglable "q" est dépassé (A). Voir § 2.5 Seuil de réaction
Commutation de mode de fonctionnement
- Dans le mode forte charge, le brûleur fonctionne, selon l'application, de façon modulante ou en tout ou rien, avec une
quantité de combustible plus grande que dans le mode faible charge. L'entrée binaire "D1" permet la commutation entre le
fonctionnement modulant et le mode tout ou rien.
- Brûleur modulant lorsque le contact est ouvert.
- Brûleur en tout ou rien lorsque le contact est fermé.
2.2.1 Brûleur modulant, sortie 3 points
HYS3
W
HYS1
Dans la zone (1) du schéma, la fonction thermostat est active. Le mode brûleur modulant est représenté dans la zone (2) un
régulateur pas à pas 3 points agit sur un servomoteur par l'intermédiaire du relais 2 (ouverture) et du relais 3 (fermeture). Dans
la zone (3), la valeur instantanée dépasse le seuil supérieur de coupure "HSY3" et le régulateur déconnecte le brûleur (B).
Ce n'est que lorsque la valeur instantanée repasse sous le seuil d'enclenchement "HSY1" que le régulateur revient au mode
faible charge. Si "q" est dépassé, le rgulateur repasse en mode forte charge (A). Voir § 2.5 Seuil de réaction
2.2.2 Brûleur modulant, sortie progressive (option)
HYS3
HYS1
Dans la zone (1) du schéma, la fonction thermostat est active. Dans la zone (2), l'appareil assure la régulation sur la consigne
réglée. Le taux de réglage est indiqué sous forme de signal standard via la sortie progressive. Le régulateur progressif doit
être configuré et présent dans l'appareil (option).
(1)
W
100%
X1
0%
(1)
Seuil supérieur de coupure
Seuil d'enclenchement
B
q
A
(2)
B
q
A
(2)
6
q
A
(3)
q
A
(3)
