FONCTION D'AIDE A LA MISE EN OEUVRE

3.1 FONCTION D'AIDE A LA MISE EN ŒUVRE DANS LE MODE FORTE CHARGE
La fonction d'aide à la mise en œuvre "tunE" est une fonction purement logicielle qui est intégrée dans le régulateur. Elle étudie
la réaction de la boucle de réglage aux sauts de taux de réglage, selon une procédure spéciale, dans le fonctionnement
"modulant", en mode forte charge. A partir de la réponse de la boucle de réglage (valeur instantanée), les paramètres pour
un régulateur PID ou PI (régler dt = 0!) sont calculés et mémorisés par l'intermédiaire d'un puissant algorighme de calcul.
La procédure "tunE" peut être répétée aussi souvent qu'on le désire.
3.2 DEUX PROCEDURES
La fonction "tunE" utilise deux procédures différentes qui sont sélectionnées automatiquement dès le départ, selon l'état
dynamique de la valeur instantanée et l'écart par rapport à la valeur de consigne. "tunE" peut être lancée à partir d'une allure
dynamique quelconque de la valeur instantanée. Si, au moment de l'activation, la valeur instantanée et la valeur de
consigne sont trés éloignées l'une de l'autre, la fonction détermine une droite de commande autour de laquelle la grandeur
réglée effectue une oscillation forcée au cours de la fonction d'aide. La droite de commande est déterminée de façon à éviter
si possible que la consigne ne soit dépassée par la valeur instantanée.
Dans le cas d'un faible écart de réglage entre la consigne et la valeur instantanée, par exemple si la boucle de régulation
est équilibrée, une oscillation forcée est générée autour de la valeur de consigne.
A partir des données de boucle enregistrées des oscillations forcées, les paramètres du régulateur "rt, dt, Pb.1", ainsi qu'une
constante de temps optimale pour le filtrage de la valeur instatanée, sont calculés pour cette boucle de réglage.
C C C C C
"tunE" n'est possible qu'en mode forte charge dans le fonctionnement "brûleur modulant".
3.3 CONDITIONS
- La fonction thermostat (relais 1) doit être activée en permanence, sinon "tunE" est interrompue et aucun paramètre de
régulateur optimisé n'est pris en compte.
- Les oscillations de la valeur instantanée pandant la fonction d'aide à la mise en oeuvre ne doivent pas dépasser le seuil
supérieur de coupure de la fonction thermostat (l'augmenter éventuellement et régler la consigne plus bas).

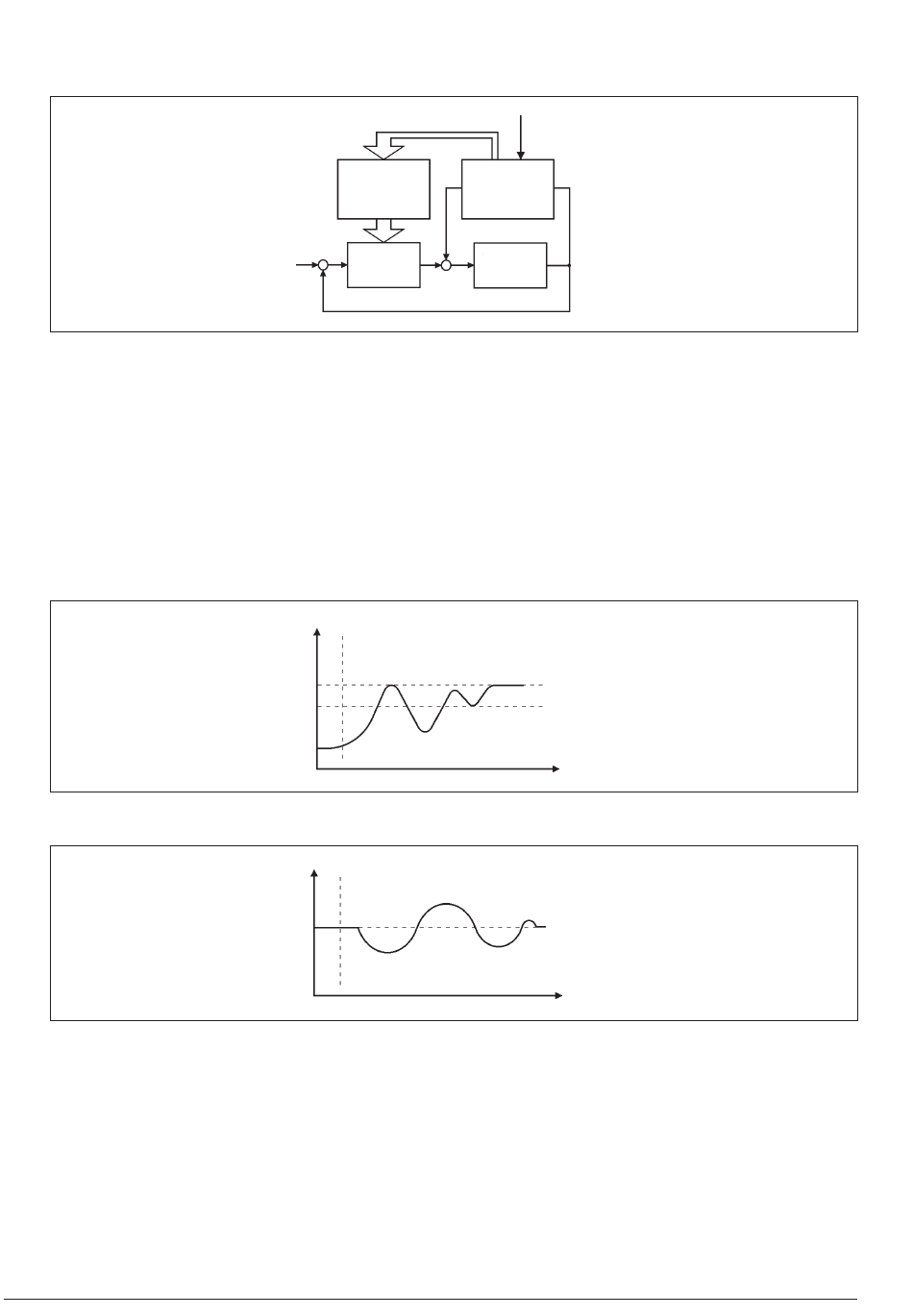

Régulateur
PID
Projet
W
Régulateur
-
Y
X
Démarrage
W
Démarrage
W
9
Démarrage
Identification
de la boucle
de réglage
Boucle de
réglage
Droite de
commande
t
t
