Messages d'alarme, messages d'erreur et messages système
21.4 Afficher les variables AP et CN
21.4.3
Chargement des icônes AP
Vous pouvez également traiter les informations AP par le biais d'icônes.
Pour ce faire, les tableaux d'icônes et les textes relatifs aux icônes du projet AP doivent être
mis en forme de manière appropriée (STEP7) et mis à disposition dans
SINUMERIK Operate.
Préparation des données AP
Enregistrez les fichiers générés dans le répertoire /oem/sinumerik/plc/symbols.
Marche à suivre
706

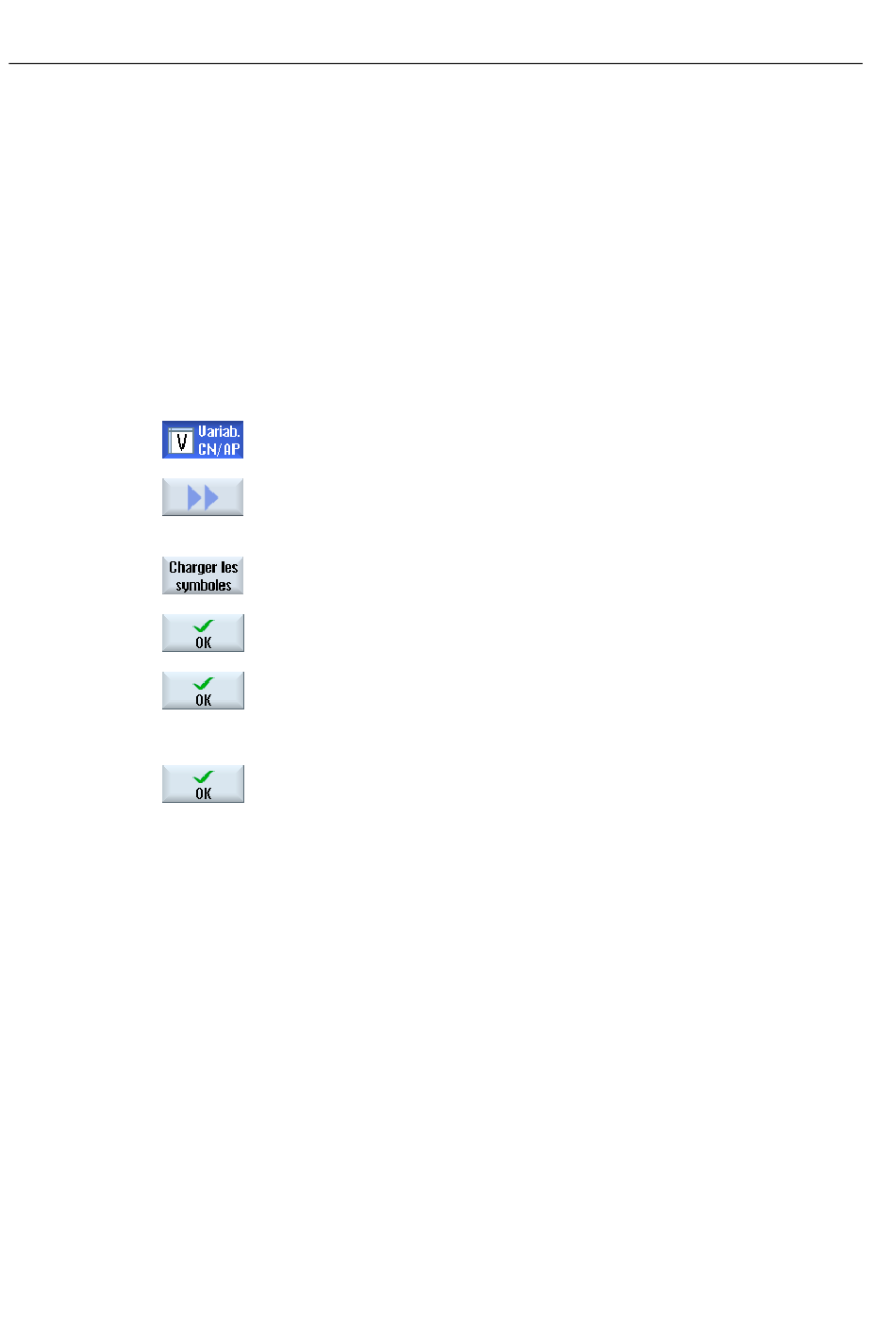

1.
La vue des variables est ouverte.
2.
Actionnez les touches logicielles ">>" et "Charger des icônes".
La fenêtre "Import icônes AP : *.snh" s'ouvre.
3.
Sélectionnez dans le dossier "/oem/sinumerik/plc/symbols" le fichier
"PlcSym.snh" pour importer les icônes et cliquez sur "OK".
4.
Sélectionnez dans le dossier "/oem/sinumerik/plc/symbols" le fichier
"PlcSym.snt" pour importer les icônes et actionnez la touche logicielle
"OK".
Un message vous informe que les tableaux ont été importés.
5.
Actionnez la touche logicielle "OK".
Vous revenez à la fenêtre "Variables CN/AP".
6.
Redémarrez SINUMERIK Operate pour activer les fichiers.
